| Номер в госреестре | 57502-14 |
| Наименование СИ | Устройства весоизмерительные автоматические |
| Обозначение типа СИ | LS 3000, LS 4000 |
| Изготовитель | "DIBAL, S.A.", Испания |
| Год регистрации | 2014 |
| Срок свидетельства | 30.05.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Устройства весоизмерительные автоматические LS 3000, LS 4000 (далее - устройства) предназначены для взвешивания, сортировки и маркировки фасованных товаров.
Конструктивно устройства состоят из следующих функциональных узлов:
- взвешивающий модуль, включающий в себя грузоприемное и грузопередающее устройства, выполненное в виде ленточного транспортера или роликового конвейера (далее -ГПУ) с дополнительными грузовыми конвейерами для подачи и перемещения взвешиваемого груза и весоизмерительное устройство, представляющее собой весоизмерительный датчик (далее - датчик) со встроенным аналогово-цифровым преобразователем (взвешивающая часть ГПУ устанавливается в разрыв транспортерной линии, и груз взвешивается при его перемещении по транспортеру);
- весоизмерительный прибор (показывающее устройство с клавиатурой или сенсорной панелью управления, устанавливаемое на стойке), в состав которого также входит устройство обработки цифровых данных (микропроцессор), определяющее измеренное значение массы и стоимости товара, на основе заранее введенной оператором цены за единицу товара (далее -терминал);
- устройство для печатания этикеток (наклеек со значением массы и стоимости товара) и их нанесения на упаковки товара (с верхним, нижним или боковым наклеиванием этикеток на упаковку);
- дополнительно устройства могут быть оснащены металлодетектором, сканером для чтения штрих-кода или оборудованием для сортировки, отбраковки товара.

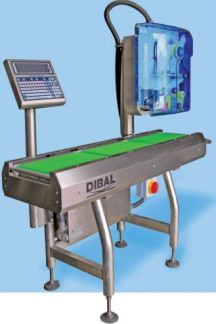

Общий вид устройств показан на рисунках 1 - 2.
Принцип действия устройств основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Результаты взвешивания выводятся на дисплей весоизмерительного прибора и могут быть переданы на внешние периферийные устройства (например, ПК или принтер) через различные интерфейсы (RS232, Ethernet, USB и др.).
Устройства выпускаются однодиапазонными, имеют исполнения с индексами Y(a) и XIII(1), отличающиеся способом нормирования показателей точности, модификацией взвешивающего модуля, а также наибольшими и наименьшими пределами взвешивания. Устройства имеют обозначение вида LS X1X2X3X4/X5, где:
LS - устройство весоизмерительное автоматическое с устройством для этикетирования массы и стоимости взвешенного изделия;
Х1 - обозначение серии модели устройств (3 или 4);
Х2 - количество лент транспортеров;
X3 - количество устройств для печатания этикеток и наклеивания этикеток на упаковку (от 1 до 3);
X4 - всегда 0;
Х5 - условное обозначение максимальной нагрузки (Max) устройств в кг (3, 6, 10,15,20, 30,40 или 60).
В зависимости от модели, устройства оснащаются датчиками весоизмерительными фирмы "Hottinger Baldwin Messtechnik GmbH", (Германия) следующих модификаций:
| Модель устройства | Модификация датчика весоизмерительного |
| LS 3000 | FIT/0...; FIT/1...; FIT74... |
| LS-4000 | PW-18C3 |
На маркировочной табличке указывают следующие идентификационные данные устройств (рис. 3):
- обозначение модели;
- серийный номер;
- класс точности;
- значение максимальной нагрузки Max
- значение минимальной нагрузки Min;
- значение поверочного деления e и действительной цены деления шкалы d
- диапазон уравновешивания тары (Т).
Кроме того, значения Max, Min, e, Т также отображаются на панели управления терминала.
Знак поверки в виде наклейки наносится на корпус устройств пульта управления АВУ
Программное обеспечение (ПО) устройств реализовано аппаратно и является встроенным. ПО разделено на метрологически значимую и метрологически незначимую части. Изменение метрологически значимой части ПО устройств невозможно при опломбированном переключателе юстировки. Кроме того, метрологически значимая часть ПО защищена разграничением уровней доступа, защищенных электронным ключом по интерфейсу USB или по параллельному порту с паролем. Параметры, определяющие технические и метрологические характеристики устройств, в том числе показатели точности, хранятся в энергонезависимой памяти (EEPROM) устройств. При включении устройств текущие параметры настроек сравниваются с сохраненными параметрами в EEPROM. При несовпадении этих значений, соответствующая запись вносится в журнал событий, а проведение взвешивания становится невозможным. Журнал событий хранится в зашифрованном виде в энергонезависимой памяти.
Идентификационные данные ПО постоянно присутствуют на экране устройства, кроме того просмотр более подробной информации о ПО возможно при входе в меню 7.2.
Уровень защиты от преднамеренных и непреднамеренных воздействий «С» по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наиме-но-вание ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| не применяется | не применяется | 1.13B | не применяется | не применяется |
Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления шкалы (d), числа поверочных делений (n), диапазон уравновешивания тары (Т), индекса исполнения, максимальной производительности взвешивания (в зависимости от массы и размеров упаковок, скорости ленты и т.п.), габаритных размеров и массы устройств, приведены в таблице 2.
| Метрологическая характеристика | LS- 3000/3 LS- 4000/3 | LS- 3000/6 LS- 4000/6 | LS- 3000/10 LS- 4000/10 | LS- 3000/20 LS- 4000/20 | LS- 3000/30 LS- 4000/30 | LS- 3000/40 LS- 4000/40 | LS- 3000/60 LS- 4000/60 |
| Класс точности по ГОСТ Р 54796-2011 | Y(a)/ XIII(1) | Y(a)/ XIII(1) | Y(a)/ XIII(1) | Y(a)/ XIII(1) | Y(a)/ XIII(1) | Y(a)/ XIII(1) | Y(a)/ XIII(1) |
| Максимальная нагрузка (Max), кг | 3 | 6 | 10 | 20 | 30 | 40 | 60 |
| Минимальная нагрузка, для класса точности Y(a), Min, г | 50 | 50 | 125 | 250 | 250 | 500 | 500 |
| Минимальная нагрузка для класса точности XIII(1), Min, г | 1000 | 1000 | 2500 | 5000 | 5000 | 10000 | 10000 |
| Поверочное деление е, и действительная цена деления шкалы, d, e=d, г | 2 | 2 | 5 | 10 | 10 | 20 | 20 |
| Число поверочных делений (n) | 1500 | 3000 | 2000 | 2000 | 3000 | 2000 | 3000 |
| Максимальная масса тары, г | 2998 | 5998 | 9995 | 19990 | 29990 | 39980 | 59980 |
| Скорость взвешивания, упаковок/мин, не более 0 < m < 1000 e 1000 < m < 2000 e 2000 < m < 3000 e | 162 95 50 | ||||||
| Диапазон рабочих о/'ч температур, С (п.4.9.1.1 ГОСТ Р 54796-2011) | от минус 10 до + 40 | ||||||
| Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц | 220 +10 % 220 -15% 50±1 | ||||||
Таблица 3 -Габаритные размеры и масса устройств
| Обозначение ройств | уст- | Длина, м | Ширина, м | Высота, м | Масса, кг |
| LS-3000/3 LS-3000/6 LS-3000/10 LS-4000/3 LS-4000/6 LS-4000/10 | 1,51 | 0,62 | 1,94 | 185 | |
| LS-3000/20, 4000/20 | LS- | 1,51 | 0,62 | 1,94 | 185 |
| LS-3000/30, 4000/30 | LS- | 1,51 | 0,62 | 1,94 | 185 |
| LS-3000/40, 4000/40 | LS- | 1,51 | 0,62 | 1,94 | 185 |
| LS-3000/60, 4000/60 | LS- | 1,51 | 0,62 | 1,94 | 185 |
| Нагрузка т, выраженная в поверочных делениях е | Предел допускаемой средней погрешности при первичной поверке (в эксплуатации) для устройств класса XIII |
| 0<ш<500 | ±0,5e (±1е) |
| 500<ш<2000 | ±1e (±2е) |
| 2000<ш<10000 | ±1,5e (±3е) |
Таблица 5
| Нагрузка т, выраженная в поверочных делениях е | Предел допускаемой погрешности при первичной поверке (в эксплуатации) для устройств классаУ(а) |
| 0<ш<500 | ±1e (±1,5е) |
| 500<ш<2000 | ±1,5e (±2,5е) |
| 2000<ш<10000 | ±2e (±3,5е) |
Таблица 6
| Значение массы нагрузки т, г | Предел допускаемого стандартного отклонения (в процентах от т или в граммах для устройств класса XIII(1) при первичной поверке (в эксплуатации) |
| ш<50 | 0,48 (0,6) % |
| 50<ш<100 | 0,24 (0,3) г |
| 100<ш<200 | 0,24 (0,3) % |
| 200<ш<300 | 0,48 (0,6) г |
| 300<ш<500 | 0,16 (0,2) % |
| 500<ш<1000 | 0,8 (1,0) г |
| 1000<ш< 10000 | 0,08 (0,1) % |
| 10000<ш<15000 | 8(10)г |
| 15000<ш | 0,053 (0,067) % |
Знак утверждения типа наносится на маркировочные таблички, закрепленные на корпусе терминала и взвешивающего модуля заводским способом, и на эксплуатационные документы типографским способом.
1. Устройство весоизмерительное автоматическое LS 3000, LS 4000
1 шт. 1 экз. 1 экз.
2. Руководство по эксплуатации (РЭ)....................................................
3. Методика поверки устройств.............................................................
осуществляется в соответствии с документом МП 57502-14 «Устройства весоизмерительные автоматические LS 3000, LS 4000. Методика поверки», утвержденным ФГУП «ВНИИМС» 18 ноября 2013 г.
Идентификационные данные, а также процедура идентификации ПО приведены в разделе 5 «Программное обеспечение» руководства по эксплуатации.
Основные средства поверки:
- гири, соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009;
- весы для статического взвешивания с пределами допускаемой погрешности, обеспечивающей измерение испытательной нагрузки с точностью, не превышающей 1/3 пределов допускаемой погрешности поверяемых устройств.
«Устройства весоизмерительные автоматические LS 3000, LS 4000. Руководство по эксплуатации», раздел 2.8.
Нормативные и технические документы, устанавливающие требования к устройствам весоизмерительным автоматическим LS 3000, LS 4000
1. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
2. ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний».
3. Техническая документация фирмы «DIBAL, S.A.», Испания.
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
| Зарегистрировано поверок | 69 |
| Поверителей | 7 |
| Актуальность данных | 17.09.2024 |
