Преобразователи давления измерительные PS, 57506-14

Назначение

Преобразователи давления измерительные «PS» (далее по тексту преобразователи) предназначены для непрерывного преобразования значения измеряемого давления (перепада, избыточного, абсолютного, уровня) нейтральных и агрессивных сред в унифицированный токовый выходной сигнал дистанционной передачи либо цифровой сигнал на базе HART-протокола.

Описание

Принцип действия преобразователей основан на изменении электрической емкости ячеек, образованных сенсорной мембраной и пластинами конденсатора, под воздействием измеряемого давления. Электронное устройство преобразователя преобразует электрический сигнал емкостного преобразователя в стандартный аналоговый сигнал постоянного тока (напряжения) и/или в цифровой сигнал в стандарте протокола HART.

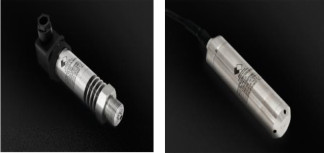

Конструктивно преобразователи состоят из корпуса, мембранного емкостного преобразователя и электронной монтажной платы. Измерительная часть состоит из двух основных частей: сенсора и электронной монтажной платы, предназначенных для преобразования давления, перепада давления в сигнал 4-20 мА постоянного тока. В преобразователях используется сенсорный модуль на базе емкостной ячейки. Давление через разделительную мембрану и заполняющую жидкость передается на измерительную мембрану, расположенную между пластинами конденсатора. Под воздействием измеряемого давления мембрана прогибается и в результате изменяется электрическая емкость ячеек, образованных сенсорной мембраной и пластинами конденсатора. Разделительная мембрана представляет собой лист плотного упругого элемента, используемого для измерения давления.

Преобразователи имеют жидкокристаллический индикатор, который отображает в цифровом виде значения измеренных параметров в физических единицах или в процентах от аналоговой шкалы. Кроме того, отображает диагностические сообщения о неисправностях.

Преобразователи давления измерительные «PS» имеют следующие модификации:

-    R для измерения абсолютного, избыточного, мановакууметрического давления, а так же перепада давлений;

-    E для измерения абсолютного, избыточного, мановакууметрического давления (специализированных сред);

-    L для измерения уровня жидкости в открытых резервуарах (определяется как гидростатическое давление жидкости).

Технические характеристики

Пределы допускаемого значения основной приведенной погрешности (у) преобразователей при преобразовании измеряемых величин в унифицированный токовый выходной сигнал (сигнал напряжения) или цифровой выходной сигнал, выраженные в % от нормирующего значения приведены в таблице 1.

Таблица 1.

Ряд верхних пределов измерений или диапазонов измерений от Pmin до Pmax по ГОСТ 22520-85

Пределы допускаемой основной приведенной погрешности датчиков в зависимости от диапазонов перенастройки верхней границы диапазона (ВГД)

приведены в таблице 2.

Таблица 2

где: Ртах - максимальное значение верхней границы диапазона;

Рi - верхний предел измерений, выбранный из значений давления от Ртщ до Pmax

Дополнительная погрешность датчиков, вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур, выраженная в процентах от верхнего предела измерений, на каждые 10ОС от нормальных условий не превышает значений указанных в таблице 3.

Таблица 3

где: Pmax - максимальное значение верхней границы диапазона;

Pi - верхний предел измерений, выбранный из значений давления от Ртт до Pmax

Величина выходного токового сигнала, мА    от 4 до 20

Напряжение питания от источников постоянного тока, В    от 12 до 42

Потребляемая мощность, ВА, не более    1,0

Условия эксплуатации датчиков:

температура окружающего воздуха,° С    от минус 40 до плюс 85

атмосферное давление, кПа    от 84 до 106,7

относительная влажность воздуха, %    от 30 до 100

Габаритные размеры, мм, не более    187х136х124

Масса датчиков, кг, не более    1,4

Средняя наработка на отказ, ч, не менее    100000

Средний срок службы лет, не менее    12

Знак утверждения типа

наносится на титульный лист эксплуатационной документации и на табличку, которая крепится на преобразователь давления «PS». Способ нанесения знака утверждения типа на эксплуатационную документацию - типографский, на табличку преобразователя - сеткографией.

Комплектность

Таблица 4

Поверка

осуществляется по документу 4212-001-88161343МП «ГСИ. Инструкция. Преобразователь давления измерительный «PS». Методика поверки», утверждённому ГЦИ СИ ФБУ «ЦСМ Татарстан» 31 марта 2014 г.

Перечень средств измерений, применяемых при поверке:

-    манометр грузопоршневой МП-60, пг ± 0,05 % от измеряемого давления;

-    микроманометр МКВ-250, кт 0,05;

-    задатчик давления «Воздух-1,6», пг ± 0,05 % от номинального значения выходного давления;

-    вольтметр универсальный В7-77, пг ± 0,25 %;

-    манометры эталонные МО, пределы измерений 4; 10; 40; 100 кПа; 2,5 МПа; кт 0,15;

0,25.

Сведения о методах измерений

содержатся в разделе 2.5 «Измерение параметров, регулирование и настройка датчиков с кодом электронного преобразователя» руководства по эксплуатации. 4212-001-88161343РЭ

Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным «PS»

ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1x10 " до 1 х10 3 Па.

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений разности давлений до 4 104 Па.

ГОСТ 8.223-76 Государственная система обеспечения единства измерений.

Государственный специальный эталон и общесоюзная поверочная схема для средств

2 2

измерений абсолютного давления в диапазоне от 2,7x10 до 4000х10 Па

ГОСТ 22520-85 Датчики давления разряжения, разности давлений с электрическими аналоговыми выходными сигналами. ГСП;

Технические условия «Преобразователи давления измерительные «PS» ТУ 4212001-88161343-2014;

Рекомендации к применению

применяются при выполнении работ и оказанию услуг по обеспечению единства измерений.
