Весы неавтоматического действия WM, 57507-14

Назначение

Весы неавтоматического действия WM (далее - весы) предназначены для измерений массы товаров, упаковки и печатания этикетки с указанием их массы и стоимости, вычисленной на основе заранее введенной оператором цены за единицу товара.

Описание

Все исполнения весов изготовлены на единой конструктивной основе и состоят из следующих функциональных узлов:

-    взвешивающий модуль (Т.2.2.7 ГОСТ OIML R 76-1-2011), включающий в себя грузоприемное устройство (далее - ГПУ), опирающееся на весоизмерительный тензорезисторный датчик (далее - датчик), конструктивно выполненный в едином корпусе с аналого-цифровым преобразователем;

-    терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011), оснащенный клавиатурой и сенсорным дисплеем, а так же цифровыми интерфейсами (Ethernet, RS 232C, USB) для связи с периферийными устройствами (например, принтеры, вторичный дисплей, ПК).

Электрическое соединение функциональных узлов осуществляется сигнальными кабелями.

Взвешивающий модуль весов встраивается в технологическую машину (далее - машина), выполняющую функцию упаковки взвешенного товара и может осуществлять печатание этикетки с указанием наименования, массы и стоимости взвешенного товара. Машины оснащены гребенками, которые по команде оператора снимают взвешенный товар с ГПУ весов на конвейер, встроенный в машину, либо оператор вручную перемещает товар в устройство упаковки. По окончании процедуры упаковки, на взвешенный и упакованный товар наклеивается этикетка с указанием массы и стоимости взвешенного товара. Упаковка и взвешивание товара, масса которого превышает максимальную нагрузку весов (Мах, Мах2), невозможна.

Общий вид весов, встроенных в технологические машины, приведен на рисунках 1, 2.

WM-AI    WM-4000

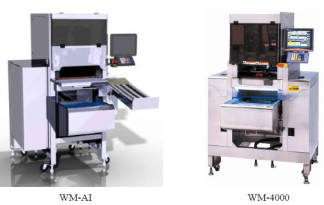

Рисунок 1 - Общий вид весов, встроенных в технологические машины

WM-4000DF    WM-4000DF Nano

Рисунок 2 - Общий вид весов, встроенных в технологические машины

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого товара, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей терминала.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2, T.2.7.2.3);

-    устройство слежения за нулем (T.2.7.3);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство индикации отклонения от нуля (4.5.5);

-    устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

-    устройство предварительного задания значения массы тары (Т.2.7.5);

-    возможность вычисления стоимости и печати этикетки со значением массы, цены за единицу товара и стоимости упакованного товара (Т.1.2.9);

-    устройство установки по уровню (Т.2.7.1).

Весы выпускаются в следующих модификациях: WM-AI, WM-4000, WM-4000DF, WM-4000DF Nano, отличающихся метрологическими характеристиками и набором сервисных функций.

Значения максимальной нагрузки Max (Мах; поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min (Min; поддиапазонов взвешивания многоинтервальных весов), поверочного интервала e (e поддиапазонов взвешивания многоинтервальных весов) наносятся на маркировочную табличку (рисунок 3), закрепляемую на ГПУ и/или терминале весов.

fllEW-flCIA MODEL МНИ»? НВЙ 46ty-Wc; jpE

Minartnqj ИШМВИС »-<].ИПИ<иИН1щ Т=-2ЭЛЦа    w

ища шашзшйа_ЖУ/ЛЮУ 3j44ABt И Mr 4.1А ^_

и*цц йjAflUf Д ммд i»>. wv.imi swra-ju. итого х»я nt-шд ИИтЛЖ

Программное обеспечение

Программное обеспечение (далее - ПО) весов реализовано аппаратно и является встроенным, используется в стационарной (закрепленной) части с определенными программными средствами и состоит из метрологически значимой и метрологически незначимой части.

Идентификация ПО производится по идентификационному номеру ПО, который доступен для просмотра на дисплее терминала при нажатии соответствующей клавиши или комбинации клавиш на клавиатуре и/или на сенсорном дисплее.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю настройки и юстировки, расположенному на печатной плате внутри пломбируемого корпуса ГПУ весов. Доступ к параметрам настройки и юстировки возможен только при нарушении пломбы и изменении положения переключателя настройки и юстировки. Кроме того для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик, защищенный паролем и переключателем настройки и юстировки.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Таблица 3

Электрическое питание от сети переменного тока:

ВООА +10% '•у о А +10%

............................................................................................... 220 _15% ; 380 _15%

частота, Гц ...........................................................................................................................50 ± 1

Габаритные размеры ГПУ весов, мм:

WM-AI............................................................................................................................. 310x393

WM-4000 ......................................................................................................................... 367x310

WM-4000DF.................................................................................................................... 273x265

WM-4000DF Nano .......................................................................................................... 300x400

Знак утверждения типа

Знак утверждения типа наносится на маркировочные таблички, расположенные на терминале и/или на корпусе ГПУ весов и типографским способом на титульный лист эксплуатационной документации.

Комплектность

Весы...................................................................................................................................... 1 шт.

Руководство по эксплуатации............................................................................................ 1 экз.

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе «Программное обеспечение» руководства по эксплуатации.

Основные средства поверки: гири, соответствующие классам точности F2, М1 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

приведены в документе «Весы неавтоматического действия WM. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия WM

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3.    Техническая документация фирмы «Ishida Co., Ltd», Япония.

Рекомендации к применению

Осуществление торговли и товарообменных операций.
