Измерители абсолютного давления цифровые Testo 552, 57508-14

Назначение

Измерители абсолютного давления цифровые Testo 552 предназначены для измерения давления в системах отопления, вентиляции и кондиционирования воздуха.

Описание

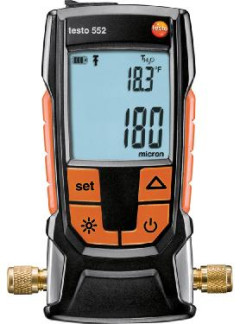

Конструктивно измерители абсолютного давления цифровые Testo 552 состоят из измерительных сенсоров давления, соединенных с электронной платой и расположенных в пластиковом корпусе с жидкокристаллическим дисплеем. Корпус состоит из двух частей соединенных винтами (рис.1).

Штуцеры с запорными вентилями для подачи давления на измерительный сенсор расположены на боковых поверхностях верхней части прибора. В переднюю панель корпуса встроены жидкокристаллический дисплей и кнопки управления функциями измерителя.

Во избежание несанкционированного вскрытия, стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой с нанесенной надписью «testo» (рис.2).

В случае попытки вскрытия корпуса нарушится целостность наклейки.

Внутри измерителя абсолютного давления цифрового Testo 552 отсутствуют какие-либо контакты и разъемы для внешних подключений.

Принцип действия измерителей абсолютного давления цифровых Testo 552 основан на непрерывном преобразовании электрического сигнала низкого уровня, поступающего с сенсоров давления, в цифровой код с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой дисплей.

На дисплее измерителей возможно отображение справочного значения температуры испарения воды, рассчитанного в зависимости от измеренного давления, для контроля перехода воды в газообразное состояние.

Рис.2

Программное обеспечение

Таблица 1

ПО устанавливается на предприятии-изготовителе в процессе производства измерителей абсолютного давления цифровых Testo 552, доступ пользователя к нему отсутствует и в процессе эксплуатации модификации не подлежит.

Контрольная сумма исполняемого кода доступна только производителю.

Защита программного обеспечения измерителей абсолютного давления цифровых Testo 552 соответствует уровню «А» защиты от преднамеренных и непреднамеренных изменений ПО СИ в соответствии с МИ 3286-2010.

Обработка метрологических данных происходит на основе жёстко определенного алгоритма без возможности изменения.

Технические характеристики

Таблица 2

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель корпуса измерителя абсолютного давления цифрового Testo 552 в виде наклейки.

Комплектность

Измеритель давления цифровой Руководство по эксплуатации Методика поверки

Поверка

осуществляется по документу МП РТ-2073-2014 «ГСИ. Измерители абсолютного давления цифровые Testo 552. Методика поверки», утвержденному 21 апреля 2014 г. ГЦИ СИ ФБУ «Ростест-Москва».

Основные средства поверки:

•    калибратор-контроллер давления PPC-4A700Kp, с диапазоном измерений абсолютного давления от 0 до 700 кПа, с относительной погрешностью ± 0,008 % (номер по Гос-реестру 27758-08);

•    барометр образцовый переносной БОП-1М-3 1-го разряда, с диапазоном измерений от

5 до 2800 гПа, с погрешностью: ± 10 Па в диапазоне до 1100 гПа и ± 0,01 % от измеряемой величины в диапазоне св. 1100 гПа (номер по Госреестру 26469-04);

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к измерителям абсолютного давления цифровым Testo 552

Руководство по эксплуатации измерителей абсолютного давления цифровых Testo 552

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям. Выполнение работ по обеспечению безопасных условий и охраны труда.
