Весы крановые механические ВКМ, 57509-14

Назначение

Весы крановые механические ВКМ (далее - весы) предназначены для статических измерений массы грузов транспортируемых кранами, тельферами и другими подъемными устройствами.

Описание

Принцип действия весов основан на преобразовании растягивающих усилий в деформацию изгиба упругого элемента. Закрепленная на упругом элементе нижняя плата отсчетно-го устройства и поводок расходятся, вызывая смещение стрелки отсчетного устройства.

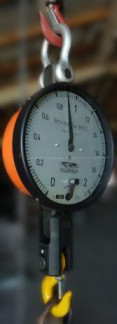

Конструктивно весы состоят из корпуса, отсчетного устройства, упругого элемента и грузоприемного устройства. Корпус обеспечивает защиту находящегося в нем отсчетного устройства от загрязнения и механических повреждений. Основные части отсчетного устройства: сектор, трибка, тяга, платы и поводок. Кинематическое замыкание между тягой, сектором и поводком осуществляется пружинами. Упругий элемент, через призмы, соединен с пальцами и грузоприемным устройством.

Три модификации весов отличаются пределами допускаемой погрешности, максимальными и минимальными нагрузками, действительной ценой деления, габаритными размерами и массой.

В весах предусмотрено устройство первоначальной установки нуля.

Маркировка весов производится на циферблате, защищенном прозрачным стеклом и обечайкой, опломбированной клеймом предприятия-изготовителя:

-    торговая марка изготовителя;

-    модификация весов;

-    класс точности;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    поверочный интервал (e);

-    знак утверждения типа;

-    серийный номер весов;

-    год изготовления.

В весах предусмотрена защита компонентов и предварительно установленных регулировок (регулировки чувствительности (юстировки)): вскрытие корпуса весов невозможно без нарушения пломбировки (рисунок 3).

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011 .................................... обычный

Максимальная нагрузка (Max), минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал (e), число поверочных интервалов (n), пределы допускаемой погрешности весов (mpe) при поверке приведены в таблице 1.

Таблица 1

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Предел допускаемого размаха ...................................................................

lmPel

Диапазон устройства первоначальной установки нуля, не более .................... 6 %

Max

Габаритные размеры и масса весов приведены в таблице 2

Таблица 2

-    предельные значения температуры, °С, (Tmin,Tmax)...............................минус 10, + 40

-    относительная влажность при температуре 35 °С, %..................................................80

Вероятность безотказной работы за 2000 ч...................................................0,9

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на циферблат отсчетного устройства фотохимическим способом.

Комплектность

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011

Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Весы крановые механические ВКМ». Руководство по эксплуатации ВКМ 7М.020.00 РЭ.

Нормативные и технические документы, устанавливающие требования к весам крановым механическим ВКМ

1.    ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

2.    ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.

3.    ТУ 4274-001-47469075-2013 Весы крановые механические ВКМ. Технические условия.

Рекомендации к применению

осуществление торговли и товарообменных операций.
