| Номер в госреестре | 57512-14 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | NP |
| Изготовитель | "A&D Company Ltd.", Япония; Фирма "A&D Electronics (Shenzhen) Co., Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 30.05.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия NP (далее весы) предназначены для определения массы различных грузов.
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства (далее - ГПУ) и терминала, где ГПУ, в свою очередь, состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком (далее датчик). Общий вид весов представлен на рисунке 1.

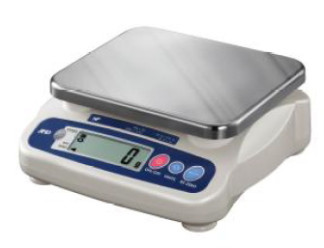

Рисунок 1 - Общий вид весов
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал, изменяющийся соответственно массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство предварительного задания массы тары (Т.2.7.5);
- устройство уравновешивания тары (Т.2.7.4.1).
Весы снабжены следующей функцией:
- сигнализация о перегрузке весов.
Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).
Питание весов осуществляется от сети через адаптер сетевого питания или от батарей.
Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой, габаритными размерами.
На маркировочной табличке весов указывают:
- обозначение модели весов;
- класс точности (III);
- значения Max, Min, e;
- торговую марку изготовителя или его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
- серийный номер;
- знак утверждения типа.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации используется переключатель юстировки, пломбируемый с помощью разрушаемой наклейки.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «А».
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Весы NP | -* | P-1.X | -* | -* |
* Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
| Метрологическая характеристика | Обозначение модификаций | ||||||
| NP- 1000/NP- 1000S | NP- 2000/ NP- 2000S | NP- 5000/NP- 5000S | NP 5001/ NP- 5000S | NP- 12K/NP- 12KS | NP- 20K/ NP- 20KS | NP- 30K/N P- 30KS | |
| Класс точности по ГОСТ OIML R 76-1-2011 | III | ||||||
| Максимальная нагрузка, Max, г | 1000 | 2000 | 5000 | 5000 | 10000/12 000 | 20000 | 20000/ 30000 |
| Минимальная нагрузка, Min, г | 20 | 40 | 100 | 20 | 200 | 400 | 400 |
| Поверочный интервал е, и действительная цена деления, d, e=d, г | 1 | 2 | 5 | 1 | 10/20 | 20 | 20/50 |
| Число поверочных интервалов (n) | 1000 | 1000 | 1000 | 5000 | 1000/600 | 1000 | 1000/6 00 |
| Диапазон уравновешивания тары, кг | 100% Max | ||||||
| Диапазон температуры (п. 3.9.2.2 ГОСТ OIML R 761-2011), °С | от плюс 5 до плюс 40 | ||||||
| Габаритные размеры, мм, не более | 265x250x103 | ||||||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
1. Весы....................................................................................................1 шт.
2. Руководство по эксплуатации.....................................................................1 шт.
Примечание: адаптер сетевой и (или) элементы питания продаются отдельно.
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности М1, М2 по OIML R 111-1-2009.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 8.
Измерение массы на весах проводится согласно разделу 4 «Взвешивание» документов «Весы неавтоматического действия NP. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к Весам неавтоматического действия NP
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
- осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров;
- выполнение государственных учетных операций;
- осуществление мероприятий государственного контроля (надзора).
