| Номер в госреестре | 57513-14 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | BM-G |
| Изготовитель | A&D Company, Limited, Япония; Производственная площадка: Kensei Kogyo Co., Ltd., Япония. |
| Год регистрации | 2014 |
| Срок свидетельства | 06.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия BM-G Назначение средства измерений
Весы неавтоматического действия BM-G (далее весы) предназначены для статического определения массы веществ и материалов.
Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы оснащаются ветрозащитной витриной.

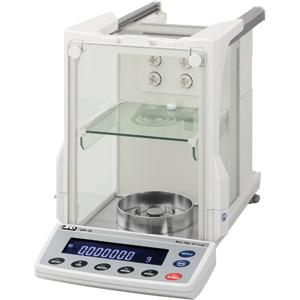

Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов BM-G
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);
- устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);
- устройство предварительного задания массы тары (Т.2.7.5);
- устройство слежения за нулем (Т.2.7.3);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- вспомогательное показывающее устройство (Т.2.5);
- устройство выбора единиц измерений (2.1).
Весы имеют следующие режимы работы (4.20 ГОСТ OIML R 76-1-2011):
- счетный режим;
- вычисление процентных соотношений;
- режим сравнения.
Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).
Питание весов осуществляется от адаптера сетевого питания.
Весы выпускаются в различных модификациях, отличающихся метрологическими характеристиками.
На маркировочной табличке весов указывают:
- обозначение типа весов;
- класс точности;
- значения Max, Min, e, d;
- торговую марку изготовителя и его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
- серийный номер;
- особый диапазон температур;
- знак утверждения типа.
Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответст-
вии с МИ 3286-2010 - «А». Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Весы BM-G | -* | Р-1.ХХ | -* | -* |
* Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
| Наименование характеристик | Обозначение модификаций | |||||
| BM- 20G | BM-22G | BM-252G | BM- 200G | BM-300G | BM- 500G | |
| Класс точности по ГОСТ OIML R 76-1-2011 | I | |||||
| Максимальная нагрузка, Max, г | 22 | 5,1/22 | 250 | 220 | 320 | 520 |
| Минимальная нагрузка, Min, мг | 100 | 100 | 100 | 100 | 100 | 100 |
| Действительная цена деления, d, мг | 0,001 | 0,001/0,01 | 0,01 | 0,1 | 0,1 | 0,1 |
| Поверочный интервал, е, мг | 1 | 1 | 1 | 1 | 1 | 1 |
| Число поверочных интервалов (n) | 22000 | 5100/22000 | 250000 | 220000 | 320000 | 520000 |
| Диапазон уравновешивания тары, г | 100% Мах | |||||
| Диапазон температуры (п. 3.9.2.2 ГОСТ OIML R 76-1-2011),°C | от плюс 15 до плюс 25 | |||||
| Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц | от 187 до 242 от 49 до 51 | |||||
| Габаритные размеры весов, мм, не более | 259х466х326 | |||||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
1. Весы....................................................................................................1 шт.
2. Адаптер сетевого питания.....
.1 шт. .1 шт.
3. Руководство по эксплуатации
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности E1, E2 по ГОСТ OIML R 111 - 1-2009.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 16.
Измерение массы на весах проводится согласно разделу 5 «Взвешивание» документа «Весы неавтоматического действия BM-G. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия BM-G
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
- осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров;
- выполнение государственных учетных операций;
- осуществление мероприятий государственного контроля (надзора).
