Дозаторы весовые дискретного действия CBC/NET, 57517-14

Назначение

Дозаторы весовые дискретного действия CBC/NET (далее-дозаторы) предназначены для дозирования сыпучих материалов.

Описание

Конструктивно дозаторы состоят из грузоприемного устройства (далее - ГУ), системы управления и весового устройства.

ГУ представляет собой весовой бункер, подвешенный к опорной раме в виде металлического каркаса. Весовое устройство состоит из двух или трех тензорезисторных весоизмерительных датчиков (далее - датчики), установленных между ГУ и силовым каркасом дозатора, а так же весоизмерительного прибора SWA 2000 C (далее - прибор). В дозаторах применяются датчики Z6 (Госреестр № 15400-2013) фирмы "Hottinger Baldwin Messtechnik GmbH", Германия.

Дозаторы оснащены интерфейсом RS232/RS485 для связи с внешними периферийными устройствами.

Прибор выполняет функцию управления процессом загрузки материала в бункер методом грубой и тонкой подачи дозируемого материала. С помощью прибора осуществляется автоматическое или ручное управление процессом дозирования, аварийная остановка, а также настройка следующих режимов работы дозаторов:

-    установка параметров для грубой и тонкой подачи дозируемого материала;

-    установка номинальной массы дозы;

-    настройка производительности;

-    автоматическая установка нуля.

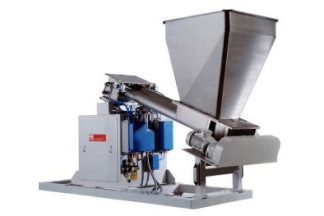

Общий вид дозаторов представлен на рисунке 1.

Принцип действия дозаторов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал, изменяющийся пропорционально массе дозируемого материала. Далее аналоговый электрический сигнал с датчиков поступает на весоизмерительный прибор, в котором сигнал обрабатывается, и информация о массе дозируемого материала индицируется на цифровом табло.

На маркировочной табличке дозаторов указывают:

-    обозначение типа дозаторов;

-    класс точности;

-    значения наибольшего и наименьшего пределов дозирования;

-    торговую марку изготовителя и его полное наименование;

-    торговую марку или полное наименование представителя изготовителя для импортируемых дозаторов;

-    серийный номер;

-    знак утверждения типа.

Схема пломбировки от несанкционированного доступа приведена на рисунке 3.

Рисунок 3.2 - Весоизмерительный датчик (свинцовая пломба)

Рисунок 3.3- Дисплей (наклейка)

Рисунок 3 -Пломбировка от несанкционированного доступа

Дозаторы выпускаются в модификациях, отличающихся пределами дозирования, классом точности по ГОСТ 10223-97, дискретностью отсчета весового устройства, габаритными размерами и имеют обозначение

CBC/NET -X1-X2-X3, где:

Xi - тип питателя (G - гравитационная подача, C - шнековая подача, CC - двойная шнековая подача, CV - вибропитатель, N-ленточная подача)

Х2 - наибольший предел дозирования (кг);

Х3 - количество датчиков

Программное обеспечение

Программное обеспечение (далее - ПО) дозаторов является встроенным и полностью метрологически значимым.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

числения цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Программное обеспечение (ПО) дозаторов реализовано в весоизмерительном приборе. ПО не может быть модифицировано или прочитано через какой-либо интерфейс, т.к. имеет встроенную защиту. Номер версии ПО отображается на дисплее внешнего устройства при включении дозатора. Дополнительно, для предотвращения несанкционированного доступа к законодательно контролируемым параметрам, служит пломбировка весоизмерительных датчиков с монтажом калибровочной перемычки, пломбировка весоизмерительного прибора и соединительной коробки.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «С».

Технические характеристики

Основные метрологические характеристики дозаторов представлены в таблице 2.

Таблица 2

Примечание - * Класс точности конкретного дозатора определяется при первичной поверке в зависимости от физических свойств дозируемого продукта;

sk2

* значения в процентах вычисляют от номинального значения массы дозы.

Диапазон выборки массы тары весового устройства, % от НПД ...........................от 0 до 100

Диапазон рабочих температур, °С...................................................от минус 10 до плюс 40

Электрическое питание от аккумулятора постоянного тока с параметрами:

-    напряжение, В.......................................................................................24

-    потребляемая мощность, не более, В А..........................................................7

Время прогрева дозатора, мин, не более.....................................................................5

Знак утверждения типа

наносится типографским способом на эксплуатационную документацию и фотохимическим способом на маркировочную табличку, расположенную на корпусе дозатора.

Комплектность

осуществляется в соответствии документом ГОСТ 8.523-2004 «ГСИ. Дозаторы весовые дискретного действия. Методика поверки» и разделом «Поверка» руководства по эксплуатации на дозаторы.

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 2.2 документа «Руководство по эксплуатации «Дозаторы весовые дискретного действия CBC/NET»

Основные средства поверки:

-    Г ири, соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009;

-    Весы или весовое устройство дозаторов с пределом допускаемой погрешности, не превышающим 1/3 предела допускаемого отклонения действительного значения массы дозы от среднего значения весового устройства поверяемого дозатора.

Сведения о методах измерений

Руководство по эксплуатации», раздел 5 «Использование по назначению».

Нормативные и технические документы, устанавливающие требования к дозаторам весовым дискретного действия CBC/NET

1    ГОСТ 10223-97 «Дозаторы весовые дискретного действия. Общие технические требования»

2    ГОСТ 8.523-2004 «ГСИ. Дозаторы весовые дискретного действия. Методика поверки»

3    Техническая документация фирмы «C.B.C. S.r.l.», Италия.
