| Номер в госреестре | 57519-14 |
| Наименование СИ | Анализаторы общего хлора |
| Обозначение типа СИ | multi ЕА 4000 Cl |
| Изготовитель | "Analytik Jena AG", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 29.04.2024 |
| МПИ (интервал между поверками) | 1 год |
Анализаторы общего хлора multi ЕА 4000 Cl предназначены для измерения содержания общего хлора в твердых, вязких и жидких пробах в соответствии со стандартизованными методиками (методами) измерений.
Принцип действия анализаторов основан на разрушении (пиролизе) компонентов пробы в атмосфере инертного газа, аргона, с последующим, после небольшой задержки, сжиганием продуктов пиролиза в атмосфере кислорода с образованием HCl.
Продукты сжигания переносятся потоком газа-носителя через осушитель в кулонометрический детектор, с помощью которого измеряется абсолютное содержание HCl. В процессе определения ионы хлора полностью реагируют с ионами серебра, которые электрически генерируются с серебряного электрода.
Из количества электричества, пошедшего на генерирование ионов серебра, по закону Фарадея, рассчитывается количество ионов хлора. На основе полученных значений количества ионов хлора программное обеспечение прибора рассчитывает исходное содержание хлора в пробе.
Анализаторы состоят, как минимум, из блока печи, блока детектирования, блока загрузки образца, блока электроники и представляют собой стационарные автоматизированные лабораторные приборы. Анализаторы работают под управлением программного обеспечения «MultiWin».

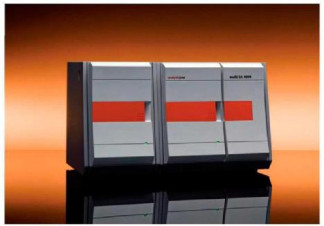

Внешний вид анализатора показан на рисунке 1.
Анализаторы оснащены автономным ПО MultiWin, предназначенным для управления работой анализатора и процессом измерений, а также для хранения и обработки полученных данных.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО для версии 5.2) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| MultiWin | MultiWin.exe | 5.2 и выше* | ECCF7D843816C02608B 7B578027433C8 | MD5 |
*Кроме двух указанных цифр могут быть дополнительные цифровые и буквенные суффиксы.
К метрологически значимой части ПО MultiWin относится исполняемый файл MultiWin.exe.
Метрологически значимая часть ПО выполняет следующие функции:
■ управление прибором;
■ установку режимов работы прибора;
■ получение кривой амперометрического титрования исследуемых проб;
■ построение калибровочных зависимостей;
■ расчет содержания определяемого компонента;
■ обработку и хранение результатов измерений;
■ проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует категории С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
| 1. Чувствительность по хлору1, у.е./мг, не менее: -для ячейки объемом 40 мл* -для ячейки объемом 150 мл** | 800 800 |
| 2. Относительное СКО выходного сигнала, %, не более | 5,0 |
| 3. Габаритные размеры (ДхШхВ), мм, не более | 1110 х460х550 |
| 4. Масса, кг, не более | 48 |
| 5. Потребляемая мощность, В • А, не более | 3700 |
| 6. Напряжение питания переменного тока частотой (50±1) Гц, В | 220 (-33/+22) |
| 7. Средний срок службы, лет | 8 |
| 8. Наработка на отказ, ч, не менее | 5000 |
1 При использовании в качестве контрольного образца стандарт-титра соляной кислоты с концентрацией 0,1
моль/дм3;
* при объеме контрольного образца 5 мкл;
** при объеме контрольного образца 50 мкл.
| 9. Условия эксплуатации: | |
| »-» o/-4 -диапазон температур окружающей среды, C | от 15 до 30 |
| -диапазон относительной влажности (при 25 oC) , % , не более | 80 |
| -диапазон атмосферного давления, кПа | от 84 до 106 |
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса анализатора в виде наклейки.
- анализатор;
- руководство по эксплуатации (книга или электронная версия на компакт-диске);
- методика поверки МП 242-1686-2013.
осуществляется по документу МП 242-1686-2013 «Анализаторы общего хлора multi EA 4000 Cl. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25.12.2013 г.
Основные средства поверки: стандарт-титр соляной кислоты по ТУ 2642-00156278322-2008 (концентрация 0,1 моль/дм3), приготовленный на основе соляной кислоты особой чистоты по ГОСТ 14261-77 ( кв. «ос.ч. 7-4» или выше).
Приведены в следующих документах:
1. Анализаторы общего хлора multi EA 4000 Cl фирмы «Analytik Jena AG", Германия. Руководство по эксплуатации.
2. ГОСТ Р 52661-2006. Целлюлоза, бумага и картон. Метод определения содержания общего хлора и органически связанного хлора.
3. ISO 11480:1997. Целлюлоза, бумага и картон. Метод определения содержания общего хлора и органически связанного хлора.
Нормативные и технические документы, устанавливающие требования к анализаторам общего хлора multi EA 4000 Cl
Техническая документация фирмы «Analytik Jena AG», Германия.
при оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 10 |
| Поверителей | 3 |
| Актуальность данных | 18.11.2024 |
