Системы контроля загрязняющих веществ в выбросах газоперекачивающих агрегатов автоматизированные НЛ-2308, 57521-14

Назначение

Системы контроля загрязняющих веществ в выбросах газоперекачивающих агрегатов автоматизированные НЛ-2308 (далее - системы НЛ-2308) предназначены для измерения объемной доли оксида углерода (СО), диоксида углерода (СО2), кислорода (О2), оксида азота (NO) и диоксида азота ^О2) в отработанных газах.

Описание

Принцип измерений:

-    по каналу кислорода - парамагнитный;

-    по каналу оксида углерода и диоксида углерода - недисперсионный инфракрасный;

-    по каналу оксидов азота - хемилюминесцентный.

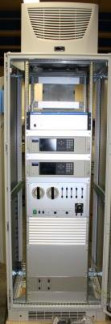

Система НЛ-2308 (далее - система) представляет собой автоматические показывающие приборы непрерывного действия стационарного исполнения конструктивно выполненные в одной стойке с использованием внешней пробоподготовки.

Система НЛ-2308, включает в себя блок отбора пробы GAS 222.17, обогреваемую газовую линию серии WAL, блок подготовки пробы, не обогреваемую газовую линию, систему переключения газовых каналов, блок тонкой подготовки пробы VS-3000, газоанализатор VA-3000 (O2, CO2, NOx) и газоанализатор VA-3000 (NO, CO) - свидетельство об утверждении типа средств измерений № 54533-13, регистратор данных I/0 Expander, автоматизированное рабочие место.

Система НЛ-2308 имеет встроенное программное обеспечение разработанное фирмой-изготовителем специально для решения задач автоматизированного контроля загрязняющих веществ в выбросах газоперекачивающих агрегатов измерения массовой концентрации и объемной доли определяемых компонентов. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения и передачи данных.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286 - 2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности системы НЛ-2308 приведены в таблице 2.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности системы.

2) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности: 0,5.

3)    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации на каждые 10 ОС от нормальных условий, в долях от пределов допускаемой основной погрешности: 0,5.

4)    Время установления показаний Т0,9, с, не более    90

5)    Время прогрева, мин, не более    60

6)    Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности: 0,5.

7)    Электрическое питание системы осуществляется от однофазной сети переменного тока напряжением 220 (+22;-22)В частотой (50 ± 1) Гц.

8)    Мощность, потребляемая системой при питании от сети, В • А,

не более    15000

9)    Номинальное значение расхода анализируемой газовой смеси, л/мин, не менее    1,8

10)    Габаритные размеры системы, мм, не более

-    высота    2500

-    ширина    800

-    длина    900

11)    Масса системы, кг, не более    200

12)    Гарантийный срок эксплуатации, лет    1

13)    Средний срок службы, лет    10

14)    Наработка на отказ, ч    5000

Рабочие условия эксплуатации

температура окружающей среды, 0С    от 0 до +50

диапазон относительной влажности воздуха, %    от 0 до 90

диапазон атмосферного давления, мм рт. ст.    от 640 до 850

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель системы в виде наклейки.

Комплектность

Таблица 3

осуществляется по документу МП-242-1707-2014 "Системы контроля загрязняющих веществ в выбросах газоперекачивающих агрегатов автоматизированные НЛ-2308. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «14» января 2014 г.

Основные средства поверки:

-    ГСО-ПГС состава О2/К2, CO/N2, CO2/N2, NO/N2, NO2/N2, в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 (с изм. №№ 1, 2, 3, 4, 5, 6, 7);

-    азот особой чистоты по ГОСТ 9293-74 в баллонах под давлением.

Сведения о методах измерений

Методики измерений приведены в документе «Системы контроля загрязняющих веществ в выбросах газоперекачивающих агрегатов автоматизированные НЛ-2308. Руководство по эксплуатации», НЛ.230809 РЭ. 2013 г.

Нормативные и технические документы, устанавливающие требования к системе НЛ-

Рекомендации к применению

осуществление деятельности в области охраны окружающей среды.
