| Номер в госреестре | 57523-14 |
| Наименование СИ | Хроматографы газовые с детектором |
| Обозначение типа СИ | GC-2010Plus (хроматографы) BID (детектор) |
| Изготовитель | "Shimadzu Corporation", Япония; Фирма "Shimadzu USA Manufacturing Inc.", США |
| Год регистрации | 2014 |
| Срок свидетельства | 03.06.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Хроматографы газовые модели GC-2010Plus с детектором BID предназначены для качественного и количественного химического анализа органических и неорганических веществ
Принцип действия хроматографов газовых модели GC-2010Plus с детектором BID основан на разделении смесей веществ и последующем их детектировании с помощью ионизационного детектора барьерного разряда (Barrier Discharge Ionization Detector). Гелиевая плазма образуется при электрическом возбуждении атомов гелия. Разрядный газ (ультра-чистый гелий), используемый для этой цели, попадает в головку детектора. Электроды из сапфир-кобальтового сплава приводят гелий в возбужденное состояние и создают холодную гелиевую плазму. Ионизация веществ происходит под воздействием света, излучаемого гелиевой плазмой (энергия 17,7 эВ).
Конструктивно хроматограф состоит из детектора BID, системы установки и регулировки температурных режимов основных блоков, дисплея для задания и контроля режимных параметров и электронных систем задания и управления газовыми потоками. В состав хроматографа может входить автоматический дозатор (автосамплер).
Управление хроматографом может осуществляться с помощью встроенной клавиатуры или с использованием компьютерных программ (GCsolution Ver. 2.42 или LabSolution Ver.5.57). Регистрация хроматограмм может осуществляться с помощью самопишущих потенциометров, интеграторов (C-R5A, C-R6A, C-R7A или C-R8A и др.) и компьютерных программ.

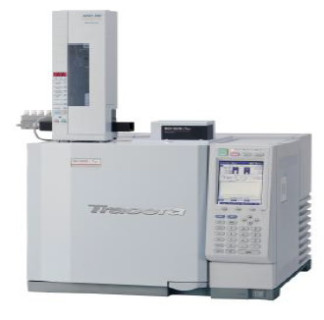

Рис.1. Внешний вид газового хроматографа GC-2010Plus с детектором ВШ
Хроматограф оснащен работающим в среде Windows внешним программным обеспечением GCsolution Ver. 2.42 или LabSolution Ver.5.57. Программный продукт обеспечивает управление всеми режимами и функциями хроматографов и обработку измерительной информации.
Идентификационные данные программного обеспечения «GCsolution Ver.2.42» приведены в таблице 1.
Таблица 1.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| GCsolution | Setup.exe | Ver. 2.42 | 0414357e25506d9b942 213bce8045404518cb913e d99 | shal |
Идентификационные данные программного обеспечения «LabSolution Ver.5.57» приведены в таблице 2.
Таблица 2.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| LabSolution | Setup.exe | Ver. 5.57 | 0410aefedc095da2b286 3d7e622ad7f6fcb6 | Md5 |
Программное обеспечение не оказывают влияния на метрологические характеристики хроматографов, т.к. предназначены для управления прибором и обработки информации, полученной об анализируемых объектах в лабораторных условиях, и не используются при выполнении хроматографами анализа этих объектов.
Уровень защиты ПО от несанкционированного доступа - «А» согласно МИ 3286-2010.
Основные метрологические и технические характеристики хроматографов приведены
в таблице 3.
| Наименование характеристики | Значение характеристики |
| Предел детектирования по додекану (скорость потока газа разряда 50 мл/мин), пгС/с, не более | 1 |
| Предел детектирования по гексадекану (скорость потока газа разряда 50 мл/мин), пгС/с, не более | 2 |
| СКО выходного сигнала по площади пика, %, не более | 6 (3 для автодозатора) |
| СКО выходного сигнала по времени удерживания, %, не более | 1 (0,3 для автодозатора) |
| Относительное изменение выходных сигналов за 8 ч непрерывной работы, %, не более | 5 |
| Уровень флуктуационных шумов, мкВ, не более | 200 |
| Потребляемая мощность, кВт, не более | 2,6 |
| Габаритные размеры, мм | 515x490x640 |
| Масса, кг | 31 |
| Срок службы, лет, не менее | 10 |
| Условия эксплуатации | |
| Температура окружающего воздуха, оС | от 15 до 30 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Относительная влажность воздуха, % | от 30 до 90 |
| Напряжение переменного тока, В | 220+/-22 |
| Частота сети, Гц | 50+/-1 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной печати и на хроматографы в виде наклейки.
Хроматограф газовый GC-2010Plus с детектором BID;
Комплект эксплуатационной документации;
Методика поверки МП 203-01119-2014.
осуществляется по документу МП 203-01119-2014 «Хроматографы газовые модели GC-2010Plus с детектором BID. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева» в марте 2014 г.
Основное средство поверки: поверочный раствор гексадекана в гексане (изооктане) с массовой концентрацией 100 мкг/мл, ГСО 7289-96.
Методика измерений изложена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к хроматографам газовым модели GC-2010Plus с детектором BID
Техническая документация "Shimadzu Corporation", Япония.
Выполнение работ по оценке соответствия промышленной продукции (пищевых продуктов, продуктов химической промышленности и т.д.) установленным законодательством Российской Федерации обязательным требованиям.
"Shimadzu Corporation", Япония
Адрес: Nishinokyo-Kuwabara-cho, Nakaguo-ku, Kyoto, 604, Japan
"Shimadzu USA Manufacturing Inc.", США.
Адрес: 1900 SE 4th Ave., Candy, Oregon 97013 U.S.A.
