| Номер в госреестре | 57527-14 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | Р |
| Изготовитель | ООО "Движение-Строймонтаж", пос.Пригородный |
| Год регистрации | 2014 |
| Срок свидетельства | 03.06.2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные горизонтальные цилиндрические типа Р предназначены для измерений объема, хранения и отпуска светлых нефтепродуктов.
Резервуары стальные горизонтальные цилиндрические типа Р представляют собой горизонтальные цилиндрические сварные стальные одностенные и двустенные сосуды имеющие от одной до четырех секций. Каждая секция может использоваться для хранения различных видов продуктов. Конструкция резервуаров стальных горизонтальных цилиндрических типа Р предусматривает конические и плоские днища, а так же наземную, и подземную установку.
Наличие межстенного пространства в двустенных резервуарах, заполненного контрольной (индикаторной) жидкостью, позволяет иметь экологически безопасные условия хранения и служит для контроля герметичности.
Резервуары стальные горизонтальные цилиндрические типа Р изготавливают следующих типов приведенных в таблицах 1, 2, 3, 4, 5, 6.

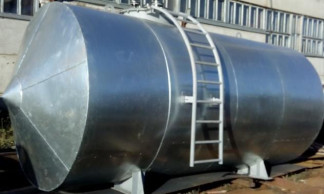

Внешний вид резервуаров стальных горизонтальных цилиндрических типа Р представлен на рисунке 1.
Метрологические и технические характеристики приведены в таблицах 1, 2, 3, 4, 5, 6.
Таблица 1 - Метрологические и технические характеристики резервуаров одностенных односекционных подземных
| Наименование параметра | Тип резервуара | ||||||||||||||
| РГСП-3 | РГСП-5 | РГСП- 10 | РГСП- 15 | РГСП- 20 | РГСП- 25 | РГСП- 30 | РГСП- 35 | РГСП- 40 | РГСП- 50 | РГСП- 60 | РГСП- 75 | РГСП- 80 | РГСП -100 | РГСП- 115 | |
| З | начение параметра | ||||||||||||||
| Номинальный объем, м3 | 3 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 100 | 115 |
| Пределы допускаемой относительной погрешности определения вместимости 1, %, не более | ±0,20 ±0,25 | ||||||||||||||
| Количество секций | 1 | ||||||||||||||
| Объем секций , м | 3 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 100 | 115 |
| Габаритные размеры, не более: — диаметр, мм; — длина, мм; — высота (с трубопроводами), мм. | 1400 2000 2600 | 1600 2800 2800 | 2800 2000 4000 | 2800 2800 4000 | 2800 3500 4000 | 2800 5160 4000 | 2800 5300 4000 | 2800 5900 4000 | 2800 7100 4000 | 2800 9660 4000 | 2800 10600 4000 | 2800 12600 4000 | 3000 11600 4200 | 3250 12400 4450 | 3250 14200 4450 |
| Масса резервуара, кг, не более | 620 | 820 | 1460 | 1680 | 1900 | 2360 | 2480 | 2600 | 2920 | 3170 | 3560 | 4900 | 5420 | 6400 | 7200 |
| Рабочее давление, МПа, не более | 0,01 | ||||||||||||||
| Условия эксплуатации: — температура окружающей среды, °С — относительная влажность воздуха при плюс 20 °С, %, не более | от минус 40 до плюс 40 90 | ||||||||||||||
| Примечания 1 В зависимости от погрешности измерений объема 2 В зависимости от исполнения | |||||||||||||||
Таблица 2 - Метрологические и технические характеристики резервуаров одностенных односекционных надземных
| Наименование параметра | Тип резервуара | ||||||||||||
| РГСН- 3 | РГСН- 5 | РГСН- 10 | РГСН- 15 | РГСН- 25 | РГСН- 30 | РГСН- 40 | РГСН- 50 | РГСН- 60 | РГСН- 75 | РГСН- 80 | РГСН- 100 | РГСН- 115 | |
| Значение параметра | |||||||||||||
| Номинальный объем, м3 | 3 | 5 | 10 | 15 | 25 | 30 | 40 | 50 | 60 | 75 | 80 | 100 | 115 |
| Пределы допускаемой относительной погрешности определения вместимости 1 %, не более | ±0,20 ±0,25 | ||||||||||||
| Количество секций | 1 | ||||||||||||
| Объем секций 2, м3 | 3 | 5 | 10 | 15 | 25 | 30 | 40 | 50 | 60 | 75 | 80 | 100 | 115 |
| Габаритные размеры, не более: — диаметр, мм; — длина, мм; — высота (с трубопроводами), мм. | 1400 2000 1600 | 1600 2800 1800 | 2800 2000 3000 | 2800 2800 3000 | 2800 5160 3000 | 2800 5300 3000 | 2800 7100 3000 | 2800 9660 3000 | 2800 10600 3000 | 2800 12600 3000 | 3000 11600 3200 | 3250 12400 3450 | 3250 14200 3450 |
| Масса резервуара, кг, не более | 620 | 820 | 1460 | 1680 | 2360 | 2480 | 2920 | 3170 | 3560 | 4900 | 5420 | 6400 | 7200 |
| Рабочее давление, МПа, не более | 0,01 | ||||||||||||
| Условия эксплуатации: — температура окружающей среды, °С — относительная влажность воздуха при плюс 20 °С, %, не более | от минус 40 до плюс 40 90 | ||||||||||||
| Примечания 1 В зависимости от погрешности измерений объема 2 В зависимости от исполнения | |||||||||||||
Таблица 3 - Метрологические и технические характеристики резервуаров одностенных двухсекционных надземных
| Наименование параметра | Тип резервуара | ||||||||||
| РГСН Д- 10(5+5) | РГСН Д- 20(10+10) | РГСН Д- 30(15+15) | РГСН Д- 50(25+25) | РГСН Д- 50(20+30) | РГСН Д- 60(30+30) | РГСН Д- 75(37,5+37,5) | РГСН Д- 75(25+50) | РГСН Д- 100(50+50) | РГСН Д- 100(30+70) | РГСН Д- 100(20+80) | |
| Значение параметра | |||||||||||
| Номинальный объем, м3 | 10 | 20 | 30 | 50 | 50 | 60 | 75 | 75 | 100 | 100 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости 1 %, не более | ±0,20 ±0,25 | ||||||||||
| Количество секций | 2 | ||||||||||
| Объем секций , м | 5+5 | 10+10 | 15+15 | 25+25 | 20+30 | 30+30 | 37,5+37,5 | 25+50 | 50+50 | 30+70 | 20+80 |
| Габаритные размеры, не более: — диаметр, мм; — длина, мм; — высота (с трубопроводами), мм. | 2800 2000 3000 | 2800 3500 3000 | 2800 5300 3000 | 2800 9660 3000 | 2800 9660 3000 | 2800 10600 3000 | 2800 12600 3000 | 2800 12600 3000 | 3250 12400 3450 | 3250 12400 3450 | 3250 12400 3450 |
| Масса резервуара, кг, не более | 1760 | 2200 | 2780 | 3470 | 3470 | 3860 | 5200 | 5200 | 6700 | 6700 | 6700 |
| Рабочее давление, МПа, не более | 0,01 | ||||||||||
| Условия эксплуатации: — температура окружающей среды,°С — относительная влажность воздуха при плюс 20 °С, %, не более | от минус 40 до плюс 40 90 | ||||||||||
| Примечания 1 В зависимости от погрешности измерений объема 2 В зависимости от исполнения | |||||||||||
| Тип резервуара | |||||||||||
| Наименование параметра | РГСП Д- 20(10+10) | РГСП Д- 25(12,5+12,5) | РГСП Д- 30(15+15 | РГСП Д- 50(25+25) | РГСП Д- 50(20+30) | РГСП Д- 60(30+30) | РГСП Д- 75(37,5+37,5) | РГСП Д- 75(25+50) | РГСП Д- 100(50+50) | РГСП Д- 100(30+70) | РГСП Д- 100(20+80) |
| Значение параметра | |||||||||||
| Номинальный объем, м3 | 20 | 25 | 30 | 50 | 50 | 60 | 75 | 75 | 100 | 100 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости ', % , не более | ±0,20 ±0,25 | ||||||||||
| Количество секций | 2 | ||||||||||
| Объем секций ,м | 10+10 | 12,5+12,5 | 15+15 | 25+25 | 20+30 | 30+30 | 37,5+37,5 | 25+50 | 50+50 | 30+70 | 20+80 |
| Габаритные размеры, не более: — диаметр, мм; — длина, мм; | 2800 3500 | 2800 5160 | 2800 5300 | 2800 9660 | 2800 9660 | 2800 10600 | 2800 12600 | 2800 12600 | 3250 12400 | 3250 12400 | 3250 12400 |
| — высота (с трубопроводами), мм. | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4450 | 4450 | 4450 |
| Масса резервуара, кг, не более | 2200 | 2660 | 2780 | 3470 | 3470 | 3860 | 5200 | 5200 | 6700 | 6700 | 6700 |
| Рабочее давление, МПа, не более | 0,01 | ||||||||||
| Условия эксплуатации: — температура окружающей среды, °С; относительная влажность воздуха при плюс 20 °С, %, не более | от минус 40 до плюс 40 90 | ||||||||||
| Примечания 1 В зависимости от погрешности измерений объема 2 В зависимости от исполнения | |||||||||||
| Наименование параметра | Тип | резервуа | ра | |||||||||
| РГС -3 | РГС -5 | РГС -10 | РГС -15 | РГС -20 | РГС -25 | РГС -30 | РГС -40 | РГС -50 | РГС -60 | РГС- 75 | РГС -100 | |
| Значение параметра | ||||||||||||
| Номинальный объем, м3 | 3 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости %, не более | ±0,20 ±0,25 | |||||||||||
| Количество секций | 1 | |||||||||||
| Объем секций , м | 3 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 100 |
| Габаритные размеры, не более: — диаметр, мм; — длина, мм; — высота (с трубопроводами), мм. | 1400 2000 2600 | 1600 2800 2800 | 2800 2000 4000 | 2800 2800 4000 | 2800 3500 4000 | 2800 5160 4000 | 2800 5300 4000 | 2800 7100 4000 | 2800 9660 4000 | 2800 10600 4000 | 2800 12600 4000 | 3250 12400 4450 |
| Масса резервуара, кг, не более | 760 | 960 | 1600 | 1820 | 2040 | 2500 | 2620 | 3060 | 3310 | 3700 | 5040 | 6540 |
| Объем межстенного пространства, не более, м3 | 0,16 | 0,25 | 0,4 | 0,48 | 0,52 | 0,64 | 0,69 | 0,79 | 1,0 | 1,06 | 1,3 | 1,8 |
| Рабочее давление, МПа, не более — внутренней полости — межстенного пространства | 0,01 | |||||||||||
| Условия эксплуатации: — температура окружающей среды, °С; — относительная влажность воздуха при плюс 20°С, %, не более | от минус 40 до плюс 40 90 | |||||||||||
| Примечания 1 В зависимости от погрешности измерений объема 2 В зависимости от исполнения | ||||||||||||
| Наименование параметра | Тип резервуара | ||||||||||||||
| IO + (0 1 С Г Р | РГС Д- 25(12,5+12,5) | РГС Д- 30(15+15) | РГС Т- 30(10+10+10) | РГС Д- 50(25+25) | РГС Д-50 (20+30 ) | 0) 2 -Т 5+ £ + РГ (15 0( 5 | РГС Т-50 (20+20+10) | РГС Д- 60(30+30) | РГС Т-60 (20+20+20) | РГС Ч-60 (15+15+15+15) | РГС Д- 75(37,5+37,5) | РГС Т-75 (25+25+25) | РГС Д-100 (50+50) | РГС Ч-100 (30+20+30+20) | |
| Значение параметра | |||||||||||||||
| Номинальный объем, м3 | 10 | 25 | 30 | 30 | 50 | 50 | 50 | 50 | 60 | 60 | 60 | 75 | 75 | 100 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости 1, %, не более | ±0,20 ±0,25 | ||||||||||||||
| Количество секций | 2 | 2 | 2 | 3 | 2 | 2 | 3 | 3 | 2 | 3 | 4 | 2 | 3 | 2 | 4 |
| Объем секций 2, 3 м | 5+5 | 12,5+ 12,5 | 15+ 15 | 10+10+ 10 | 25+ 25 | 20+ 30 | 15+15+ 20 | 20+20+ 10 | 30+ 30 | 20+20+ 20 | 15+15+ 15+ 15 | 37,5+ 37,5 | 25+25+ 25 | 50+50 | 30+20+ 30+ 20 |
| Габаритные размеры, не более: диаметр, мм; длина, мм; высота (с трубопроводами), мм. | 2800 2000 4000 | 2800 5260 4000 | 2800 5300 4000 | 2800 5300 4000 | 2800 9660 4000 | 2800 9660 4000 | 2800 9660 4000 | 2800 9660 4000 | 2800 10600 4000 | 2800 10600 4000 | 2800 10600 4000 | 2800 12600 4000 | 2800 12600 4000 | 3250 12400 4450 | 3250 12400 4450 |
| Масса резервуара, кг, не более | 1900 | 2800 | 2920 | 3220 | 3610 | 3610 | 3910 | 3910 | 4000 | 4300 | 4600 | 5340 | 5640 | 6940 | 7740 |
| Объем межстен-ного пространства, не более, 3 м | 0,4 | 0,64 | 0,69 | 0,69 | 1,0 | 1,0 | 1,0 | 1,0 | 1,06 | 1,06 | 1,06 | 1,3 | 1,3 | 1,8 | 1,8 |
| Рабочее давле | |
| ние, МПа, не | 0,01 |
| более | |
| Условия | |
| эксплуатации: | |
| температура | |
| окружающей | |
| среды, °С; относительная | от минус 40 до плюс 40 |
| влажность | 90 |
| воздуха при плюс 20 °С, %, | |
| не более | |
| Примечания | |
| В зависимости от погрешности измерений объема | |
| 2 В зависимости от исполнения | |
наносится на маркировочную табличку методом шелкографии или гравировки и титульный лист паспорта типографским способом.
комплектность поставки приведена в таблице 7.
Таблица 7 — Комплектность
| Резервуары стальные горизонтальные цилиндрические типа Р | 1 шт. |
| Паспорт | 1 шт. |
осуществляется по документу ГОСТ Р 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
— комплекс для градуировки резервуаров «Зонд», пределы допускаемой относительной погрешности измерений объема ±0,15 %, пределы допускаемой абсолютной погрешности измерений уровня ±1 мм;
— рулетки измерительные 2-го класса точности с верхними пределами измерений 5, 10, 20, 30 м по ГОСТ 7502-98.
отсутствуют
Нормативные и технические документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим типа Р
ТУ 3615-003-52359667-2009 «Резервуары стальные горизонтальные цилиндрические типа Р. Технические условия»
при осуществлении торговли и товарообменных операций.
| Зарегистрировано поверок | 464 |
| Поверителей | 7 |
| Актуальность данных | 18.11.2024 |
