| Номер в госреестре | 57532-14 |
| Наименование СИ | Сканеры лазерные |
| Обозначение типа СИ | Topcon GLS-2000 |
| Изготовитель | "Topcon Corporation", Япония |
| Год регистрации | 2014 |
| Срок свидетельства | 16.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
Сканеры лазерные Topcon GLS-2000 предназначены для измерения высот точек высотной съёмочной геодезической сети относительно пунктов государственной геодезической и нивелирной сетей, а также для измерения высот горизонталей относительно пунктов государственной геодезической и нивелирной сетей в равнинных и всхолмленных районах.
Сканеры лазерные Topcon GLS-2000 - геодезические приборы, принцип действия которых заключается в определении координат точек в пространстве полярным методом.
Измерение расстояний производится лазерным дальномером, использующим импульсный метод в диффузном режиме, значение угла задаётся оптико-зеркальной поворотно-отклоняющей системой.

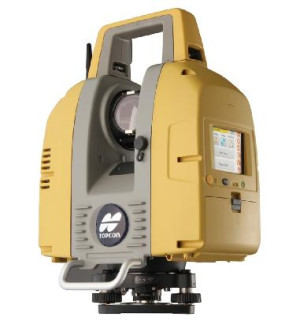

Конструктивно, сканеры лазерные Topcon GLS-2000 объединяет в одном корпусе, импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод, датчики углов поворота и электронный управляющий блок. Имеются порт USB и порт для подключения карты памяти SD, на которую записываются результаты измерений.
Массив закоординированных точек (облако точек), который является результатом измерений, характеризует трёхмерные геометрические параметры объекта. Эти данные могут использоваться для визуализации на экране, для проектирования и решения различных инженерных задач.
Нижняя часть корпуса приспособлена для установки сканеров лазерных Topcon GLS-2000 на штатив. Управление осуществляется через сенсорный дисплей на корпусе прибора.
Пломбирование крепёжных винтов корпуса сканеров лазерных Topcon GLS-2000 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Сканеры лазерные Topcon GLS-2000 имеют встроенное программное обеспечение «GLS-2000 Firmware 1.00», предназначенное для обеспечения взаимодействия узлов сканеров лазерных Topcon GLS-2000, определения значений и хранения измеряемых величин. Сканеры лазерные Topcon GLS-2000, также имеют программное обеспечение «ScanMaster», устанавливаемое на персональный компьютер, позволяющее преобразовать измерения с различных точек съёмки в единую систему координат, и производить окончательную обработку полученных результатов измерений.
Идентификационные данные программного обеспечении:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения, не ниже | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| GLS-2000 Firmware 1.00 | GLS-2000_setup.msi | 1.00 | 2D76C3A | CRC32 |
| ScanMaster | ScanMaster.msi | 3.0.0.0 | 28F4820F | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню А согласно МИ 3286-2010.
| Наименование характеристики | Значение характеристики |
| Диапазон измерения расстояний, м: | от 1 до 350 |
| Допустимая средняя квадратическая погрешность измерения расстояний, мм: | ±3,5 |
| Угловое поле сканирования, ..,°: - в горизонтальной плоскости: - в вертикальной плоскости: | от 0 до 360 ±135 |
| Допустимая средняя квадратическая погрешность измерения углов, ...": | 6 |
| Диапазон рабочих температур, °С: | от минус 5 до плюс 30 |
| Габаритные размеры (ДхШхВ), мм, не более: | 152 х 293 х 412 |
| Масса, кг, не более: | 11 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканеров лазерных Topcon GLS-2000.
| Наименование | Количество, ед. |
| Сканер лазерный Topcon GLS-2000 | 1 |
| Транспортировочный футляр | 1 |
| Адаптер питания | 2 |
| Зарядное устройство | 2 |
| Кабель питания | 2 |
| Аккумуляторная батарея | 4 |
| Карта памяти | 1 |
| Трегер | 1 |
| Программное обеспечение ScanMaster | 1 |
| Инструкция по эксплуатации | 1 |
| Методика поверки МП АМП 01-14 | 1 |
осуществляется по МП АМП 01-14 «Сканеры лазерные Topcon GLS-2000. Методика поверки», утверждённой в апреле 2014 года.
Перечень основного оборудования необходимого для поверки:
- тахеометр электронный TC 2003, Госреестр № 30834-05.
Методика измерений приведена в документе: «Сканеры лазерные Topcon GLS-2000. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к сканерам лазерным Topcon GLS-2000
1. Техническая документация «Topcon Corporation», Япония.
2. ГОСТ 53340-2009 «Приборы геодезические. Общие технические условия».
- осуществление геодезической и картографической деятельности в соответствии с Приказом Министерства экономического развития Российской Федерации от 23 июля 2013 г. N 412 г. (п.п. 3.8; 3.10).
| Зарегистрировано поверок | 54 |
| Поверителей | 10 |
| Актуальность данных | 18.11.2024 |
