Установки поверочные переносные Каскад-3, 57537-14

Назначение

Установки поверочные переносные "Каскад-3" (далее ППУ) предназначены для определения метрологических характеристик преобразователей расхода и счетчиков холодной и горячей воды непосредственно на месте их эксплуатации, а также в стационарных условиях.

Описание

ППУ состоит из:

-    одного или нескольких (до трех) гидравлических участков с измерительным преобразователем (далее ИП) и запорно - регулирующей арматурой, расположенных на раме -кронштейне;

-    измерительного контроллера (в дальнейшем КИ) с функциями вычислителя;

-    термопреобразователя сопротивления;

-    дистанционного пульта управления процессом измерений (далее ПУ);

-    средств электропитания (аккумуляторной батареи и сетевого блока питания);

-    комплекта гибкой подводки.

ППУ могут комплектоваться (по заказу):

-    переключателем потока (далее ПП);

-    измерителем массы;

-    персональным переносным компьютером (далее - ПК).

Принцип работы основан на прямом сравнении результатов измерений объема воды, пропущенного через ППУ и поверяемый прибор на нормированном поверочном расходе. Измерения могут быть выполнены с использованием объемного или массового метода.

ППУ может использоваться для поверки любых счетчиков воды, имеющих и не имеющих электрический выходной сигнал (импульсный выход типа "сухой контакт" (геркон), или "открытый коллектор").

При поверке измерительный участок ППУ подключается к выходу трубопровода с поверяемым прибором при помощи гибкой подводки. Регулировка расхода осуществляется запорно-регулирующей арматурой ППУ по показаниям, индицируемым на экране ПУ (ПК). Пропущенный через измерительный преобразователь ППУ объем, преобразуется в импульсы единиц объема, которые суммируются КИ и отображаются на экране ПУ (ПК). Информация с поверяемого прибора может быть считана в виде последовательности электрических импульсов с нормированной ценой с импульсного выхода (при его наличии), или визуально с его шкалы.

При использовании массового метода объем воды, пропускаемый через поверяемый счетчик, направляется при помощи переключателя потока в накопительный резервуар. После достижения необходимой массы поток перенаправляется в сливной коллектор. Результат измерений массы заносится в ПК и пересчитывается КИ в значение объема с учетом измеренной температуры воды.

Результаты измерений отображаются на экране ПУ (ПК), сохраняются на карте памяти ПУ и могут быть выведены на принтер ПК в виде протокола поверки. Управление процессом измерений может осуществляться с клавиатуры ПУ или ПК. Количество одновременно испытываемых приборов - не более 3.

Питание функциональных устройств ППУ (ИП, КИ, ПУ) осуществляется или от аккумуляторной батареи напряжением 12 В, размещенной в контейнере, или от внешнего сетевого источника постоянного напряжения. Состояние питания контролируется в процессе эксплуатации и индицируется КИ при снижении напряжения ниже допустимого уровня.

Питание переносного ПК осуществляется либо от его собственной аккумуляторной батареи, либо от сетевого источника постоянного напряжения.

Питание переключателя потока осуществляется от сети переменного тока напряжением 220 В, 50 Гц.

Питание измерителя массы осуществляется или от встроенного аккумулятора, или от сети переменного тока напряжением 220 В, 50 Гц.

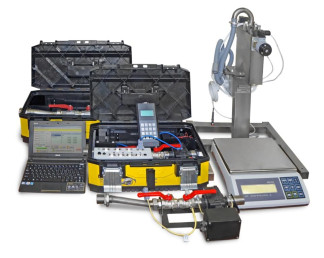

Конструктивно ППУ размещена в переносных контейнерах. Внешний вид полного комплекта ППУ представлен на рисунке 1.

Пломба^

\БТК

Пломба поверителя

Пломба на колпачке закрывающая доступ к джамперу записи Рисунок 3

корпуса измерителя массы Рисунок 4

Конструктивные исполнения ППУ "Каскад -3" в зависимости от состава

ППУ, по отдельному заказу, дополнительно к приведенным исполнениям может быть укомплектована измерителем массы, переключателем потока и переносным ПК в любом их сочетании.

Программное обеспечение

Алгоритм программного обеспечения (далее ПО) микропроцессора контроллера КИ-2.4 обеспечивает измерение количества импульсов, поступивших на все его входы, интервалов времени следования целого числа периодов импульсов, интервалов времени, задаваемых командами с ПУ (ПК) или от внешних сигналов управления, сопротивления внешнего термопреобразователя, зависимого от температуры измеряемой среды, вычисление параметров (объем, объемный расход, температура, погрешность) по результатам измерений, останов измерений по истечении заданного интервала времени или при достижении заданного количества отсчитанных импульсов (объема), передачу измеренных и рассчитанных параметров на ПУ (ПК) по их запросу.

Алгоритм ПО микропроцессора измерительного преобразователя ППУ обеспечивает измерение ЭДС, пропорциональной расходу, обработку измерительной информации, и вывод результатов измерений в виде сигнала прямоугольной формы с частотой прямо пропорциональной расходу.

ПО, реализуемое в контроллере КИ-2.4 и измерительных преобразователях ППУ, защищено от несанкционированного доступа к настройкам при помощи пломбирования (рисунки 2 и 3).

Идентификационные параметры программного обеспечения (ПО)

Уровень защиты ПО от непреднамеренных и преднамеренных изменений "С" по МИ3286-2010.

Измеряемая среда:    вода в системах водо и теплоснабжения Параметры измеряемой среды:

-    диапазон температуры, оС    от +1 до +95

-    максимальное давление, МПа, не более    1 Диапазон температуры окружающего воздуха, оС    от +5 до +40 Относительная влажность воздуха, при 35 оС, %    30.. .90 Атмосферное давление, кПа    84.107

Напряжение питания узлов ППУ постоянным током, В...................................... 12

Максимальный ток потребления, узлами ППУ А, не более ..............................0,4

Напряжение питания переключателя потока, В, частоты 50 Гц......................... 220

Максимальная мощность, потребляемая переключателем потока, не более, Вт........60

Напряжение питания измерителя массы, В, частоты 50 Гц.............................. 220

Максимальная мощность, потребляемая измерителем массы, не более Вт,..............2

Степень защиты по ГОСТ 14254-96............................................................IP54

Исполнение по устойчивости к вибрации по ГОСТ Р 52931-2008.............. группа N1

Исполнение по устойчивости к климатическим

воздействиям по ГОСТ Р 52931-2008.............................................................В3

Напряженность переменного (50 Гц) внешнего магнитного поля, А/м.............до 400

Средний срок службы, лет, не менее ............................................................ 12

Средняя наработка на отказ, не менее, ч.................................................... 15000

Габаритные размеры, (длина х ширина х высота) контейнера мм, не более:

-    измерительный участок №1 и №2 ...................................................555х330х230

-    измерительный участок №3 ..........................................................650х330х230

Масса, контейнера в сборе (без учета ПП, измерителя массы и ПК) кг, не более

-    измерительный участок №1 и №2................................................................12

-    измерительный участок №3 .......................................................................16

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и фотоспособом на маркировочные таблички ППУ.

Комплектность

Поверка

осуществляется в соответствии с документом ППБ. 407369.020 МП "ГСИ. Установки поверочные переносные "Каскад-3". Методика поверки, утвержденной ФГУП "ВНИИМС" в марте 2014 г.

Основное поверочное оборудование:

-    установка поверочная расходомерная "Взлет ПУ" диапазон расходов

0,005.750 м3/ч, погрешность, не более ±0,03/±0,3 %;

-    частотомер электронно-счетный Ч3-63: диапазон измерений длительности импульса

0,1 мкс.. .10000 с, погрешность ±(5x10 +Ттакт/ тизм);

-    магазин сопротивлений Р4831, диапазон сопротивлений 0,001.111111,111 Ом; класс 0,02;

-    генератор сигналов прецизионный Г3-110, диапазон частот 1 Гц...200 кГц, нестабильность частоты +3 • 10-8;

-    набор гирь класса F2 по ГОСТ 7328-2001;

-    весы электронные ED-H15, диапазон взвешивания от 0,025.2,5 кг вкл., погрешность ±0,5 г, от 2,5.10 кг вкл., погрешность ±1 г, от от 10.15 кг вкл., погрешность ±1,5 г, класс точности по ГОСТ 24104-2001 -высокий.

Сведения о методах измерений

изложены в Руководстве по эксплуатации ППБ.407369.020 РЭ.

Нормативные и технические документы, устанавливающие требования к установкам поверочным переносным "Каскад-3":

1.    ГОСТ 8.145-75 "ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3 • 10-6 до 10 м3/с".

2.    ГОСТ 8.510-2002 "ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости".

3.    ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия"

4.    ГОСТ Р 50193.3-92 "Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний".

5.    ГОСТ 8.156-83 ГСИ "Счетчики холодной воды. Методы и средства поверки".

6.    ТУ 4213-20-29524304-13 Установки поверочные переносные "Каскад-3".

Рекомендации к применению

- осуществление мероприятий государственного контроля (надзора).
