Камеры тепловизионные VisIR 320, VisIR 640, 57539-14

Назначение

Камеры тепловизионные моделей VisIR 320, VisIR 640 (далее по тексту -тепловизоры или камеры тепловизионные) предназначены для бесконтактного измерения пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.

Описание

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

Камеры тепловизионные моделей VisIR 320, VisIR 640 имеют исполнения (VisIR 320-P, VisIR 320-S, VisIR 640-P, VisIR 640-S), различающиеся размером матрицы, порогом температурной чувствительности, а также по функциональным возможностям.

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация, в т. ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана через USB-порт на персональный компьютер или мобильное устройство.

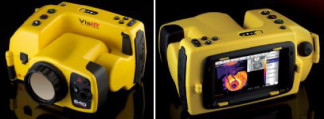

Фотографии общего вида камер тепловизионных моделей VisIR 320, VisIR 640 приведены на рисунке 1:

Программное обеспечение (ПО) камер тепловизионных состоит из двух частей: внутреннего и автономного ПО.

Метрологически значимым является только внутреннее ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» (по МИ 3286-2010) - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений и измеренных данных.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1

Автономная часть ПО устанавливается на персональный компьютер и предназначена для анализа сохраненных в тепловизоре изображений, составления различных отчетов по данным измерений, а также для управления камерой с помощью USB и других интерфейсов связи.

Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С».

Идентификационные данные автономной части ПО приведены в таблице 2.

Таблица 2

Технические характеристики

Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблице 3:

Таблица 3

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.

В комплект поставки тепловизора входят:

-    камера тепловизионная - 1 шт. (модель и исполнение - в соответствии с заказом);

-    стилус - 1 шт.;

-    блок питания переменного тока с сетевыми переходниками- - 1 шт.;

-    зарядное устройство - 1 шт.;

-    USB-кабель -1 шт.;

-    кабель HDMI - 1 шт.;

-    сменная карта памяти типа microSD (4 Gb) - 1 шт.;

-    Руководство по эксплуатации (на русском языке) - 1 экз.;

-    Методика поверки - 1 экз.;

-    аккумуляторная литий-ионная батарея - 1 шт.;

-    прочный переносной кейс для транспортировки - 1 шт.;

-    регулируемый ремень (ручной и наплечный) - 1 шт.;

-    диск с программным обеспечением - 1 шт.;

-    солнцезащитная бленда (для объектива) - 1 шт.;

-    гарантийный регистрационный талон - 1 шт.

По дополнительному заказу могут поставляться: аккумуляторная литий-ионная батарея, зарядное устройство, сменные объективы.

Поверка

осуществляется по методике поверки МП 57539-14 «Камеры тепловизионные моделей VisIR 320, VisIR 640. Методика поверки», утвержденной ФГУП «ВНИИМС» 20.03.2014 г. Основные средства поверки:

-    источники излучения в виде моделей черного тела, эталонные 2-го разряда по ГОСТ 8.558-2009 с рабочим диапазоном воспроизводимых температур от минус 20 до плюс 500 °С.

Сведения о методиках (методах) измерений приведены в соответствующем разделе Руководства по эксплуатации на тепловизоры.

Нормативные и технические документы, устанавливающие требования к камерам тепловизионным моделей VisIR 320, VisIR 640

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ Р 8.619-2006 ГСИ. Приборы тепловизионные измерительные. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

фирма «Thermoteknix Systems Ltd», Великобритания Адрес: Teknix House 2 Pembroke Avenue, Waterbeach Cambridge CB25 9QR, тел.: +44 1223 20 40 00, факс: +44 1223 20 40 10 адрес в Интернет: www.thermoteknix .com

ООО «МЕГА»
