Калибраторы температуры сухоблочные CTD 9100 мод. CTD 9100-375, CTD 9100-COOL, CTD 9100-1100, 57541-14

Калибраторы температуры сухоблочные CTD 9100 (далее калибраторы, приборы), модификации CTD 9100-375, CTD 9100-C00L, CTD 9100-1100 предназначены для воспроизведения значений температуры.

Карточка СИ

Номер в госреестре	57541-14
Наименование СИ	Калибраторы температуры сухоблочные
Обозначение типа СИ	CTD 9100 мод. CTD 9100-375, CTD 9100-COOL, CTD 9100-1100
Изготовитель	"WIKA Alexander Wiegand SE & Co. KG", Германия
Год регистрации	2014
Срок свидетельства	01.11.2024
МПИ (интервал между поверками)	2 года

Назначение

Описание

Принцип действия калибраторов основан на воспроизведении и поддержании заданной температуры в рабочем пространстве прибора с помощью элементов Пельтье и резистивных элементов. Регулировка температуры рабочего пространства осуществляется цифровым ПИД-регулятором.

Калибраторы состоят из печи и блока управления, расположенных вместе в прочном металлическом корпусе. Защита от перегрева блока управления осуществляется при помощи вентилятора. В печи предусмотрено технологическое отверстие для установки металлических втулок. Втулка может иметь одно или несколько отверстий с различными диаметрами под соответствующие штоки термометров.

На передней панели калибратора расположены цифровой дисплей блока управления и сенсорные кнопки для задания температуры. Для управления нагревательными и охладительными процессами используются полупроводниковые реле.

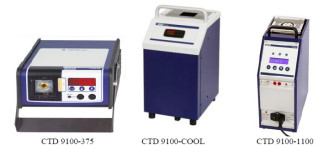

Калибраторы имеют 3 модификации 9100-375, 9100-C00L, 9100-1100.

Калибраторы оснащены встроенным программным обеспечением.

Модификации приборов:

Программное обеспечение

Калибраторы имеют встроенное программное обеспечение (далее ПО). Внутреннее ПО предназначено для:

1) ввода значения температуры;

2) преобразования сигнала в градусы Цельсия для встроенного датчика температуры и отображения его показаний на ЖК-дисплее прибора.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1

Программное обеспечение	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
CTD 9100-375	Version 35*	Не доступен	CRC-16 Standart
CTD 9100-COOL	rl1.6*	Не доступен	CRC-16 Standart
CTD 9100-1100	G2s-04-06*	Не доступен	CRC-16 Standart

* - номер версии ПО должен быть не ниже, указанного в таблице 1

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений «А» (согласно МИ 3286-2010).

Внутреннее программное обеспечение не может привести к искажениям результатов измерений калибраторов, отображаемых на ЖК-дисплее или передаваемых посредством аналогового или цифрового выхода, так как предназначено только для сбора, передачи и сохранения данных.

Всего листов 5

Технические характеристики

Таблица 2

Наименование характеристики	Модификации
Наименование характеристики	CTD 9100-375	CTD 9100-COOL		CTD 9100-1100
Диапазон температур, °С	от окружающей среды до 375	от минус 55 до 200		от 200 до 1100
Пределы допускаемой абсолютной погрешности воспроизведения температуры, °С	±0,8	±0,15 в поддиапазоне от минус 55 °С до 100 °С	±0,3 в поддиапазоне свыше 100 °С до 200 °С	±3,0
Нестабильность, °С, не более	±0,05	±0,05		±0,4 при 1000 °С
Перепад температуры на 40 мм от дна, °С/см, не более	±0,12 при 100 °С ±0,35 при 375 °С	±0,04 при 200 °С		±0,4 при 1000 °С
Разрешающая способность дисплея, °С	0,1	0,01 до 100 °С 0,1 свыше 100 °С		0,01 до 1000 °С 0,1 свыше 1000 °С
Габаритные размеры стандартной вставки, мм, не более	0 13 высота 100	0 28 высота 150		0 44 высота 175
Глубина погружения в рабочее пространство, мм	100	150		155
Габаритные размеры прибора, мм, не более: ширина, высота, длина	149х74х155	215x305x425		170x450x330
Масса, кг, не более	1,7	11,0		11,0
Напряжение питания, В Частота, Гц	230 или 110 50/60	от 100 до 240 50/60		230 или 115 50/60
Потребляемая мощность, кВт	0,25	0,55		0,95
Срок службы, лет	10
Средняя наработка на метрологический отказ, ч	8000
Условия эксплуатации:	диапазон температуры окружающей среды: от 10 до 35 °С относительная влажность: до 90 %
Условия хранения:	диапазон температуры окружающей среды: от минус 10 °С до 60 °С; относительная влажность: 95 % без конденсата

Комплектность

1. Калибратор температуры -

1 шт.

количество по заказу 1 шт.

1 экз. на калибратор 1 экз. на калибратор по заказу

2. Кабель питания -

3. Вставка металлическая или керамическая -

4. Экстрактор для извлечения вставки -

5. Методика поверки МП 2411-0089-2013 -

6. Руководство по эксплуатации на русском языке -

7. Кейс -

Поверка

осуществляется по МП 2411-0089-2013 «Калибраторы температуры сухоблочные CTD 9100 модификации CTD 9100-375, CTD 9100-COOL, CTD 9100-1100 фирмы «WIKA Alexander Wiegand SE & Co.KG», Г ермания. Методика поверки» утвержденной в ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в мае 2013 г.

При поверке используют: эталонные термометры сопротивления типа ЭТС 100 третьего разряда, преобразователь термоэлектрический типа ППО рабочий эталон 1-ого разряда, компаратор постоянного тока Р 3017 класс точности 0,0005, цифровой вольтметр, дифференциальная термопара типа ТХА, сосуд Дьюара.

Сведения о методах измерений

методика измерений изложена в руководстве по эксплуатации на калибраторы, представленная фирмой «WIKA Alexander Wiegand SE & Co.KG», Германия.

Нормативные и технические документы, устанавливающие требования к калибраторам

1. ГОСТ 8.558 - 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».

2. Техническая документация фирмы-изготовителя.

Лист № 5 Всего листов 5

Рекомендации к применению

оказание услуг по обеспечению единства измерений (калибраторы температуры сухоблочные CTD 9100 модификации CTD 9100-375, CTD 9100-COOL, CTD 9100-1100 предназначены для поверки, калибровки и испытаний средств измерений температуры в диапазоне температур от минус 55 до 1100 °С).
