Калибраторы температуры многофункциональные CTM 9100-150, 57542-14

Калибраторы температуры многофункциональные СТМ 9100-150 (далее калибраторы) предназначены для воспроизведения значений температуры.

Карточка СИ

Номер в госреестре	57542-14
Наименование СИ	Калибраторы температуры многофункциональные
Обозначение типа СИ	CTM 9100-150
Изготовитель	"WIKA Alexander Wiegand SE & Co. KG", Германия
Год регистрации	2014
Срок свидетельства	01.11.2024
МПИ (интервал между поверками)	2 года

Назначение

Описание

Принцип действия калибраторов основан на воспроизведении и поддержании заданной температуры в рабочем пространстве прибора с помощью элементов Пельтье и резистивных элементов. Регулировка температуры рабочего пространства осуществляется при помощи цифрового ПИД-регулятора и встроенного датчика температуры.

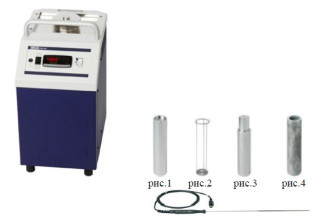

Основными рабочими элементами калибраторов являются температурный металлический блок со сменными вставками, включающими в себя металлическую вставку с отверстиями (рис.1), жидкостную вставку (рис.2), поверхностную вставку (рис.3), вставку «черное тело» (рис.4) и термопреобразователь сопротивления Pt100 (рис.5).

Тип вставки определяет возможность применения калибратора как сухоблочного, жидкостного или поверхностного прибора передающего размер единицы температуры от термометра сопротивления Pt100 рабочим средствам измерения температуры. При использовании вставки «черное тело» калибратор по метрологическим характеристикам соответствует требованиям, предъявляемым к эталонным излучателям черное тело 2-го разряда.

Для жидкостной вставки в качестве теплоносителя можно использовать спирт, воду или масло, в соответствии с выбранным диапазоном температуры.

Термопреобразователь сопротивления Pt100 может быть использован, вместо встроенного датчика температуры, для управления нагревательными и охладительными процессами калибратора, а также может измерять температуру в рабочем пространстве калибратора, как термометр повышенной точности.

На передней панели калибратора есть разъем для подключения термометра сопротивления Pt100 и тумблер, который позволяет переходить от показаний встроенного датчика температуры к показаниям термометра сопротивления Pt100 на дисплее прибора.

Температура в рабочем пространстве приборов задается с помощью двух клавиш регулятора на передней панели прибора. Индикация фактической и заданной температуры в рабочем пространстве калибраторов высвечивается на двустрочном жидко-кристаллическом (далее ЖК) дисплее.

Калибраторы оснащены стальным корпусом и переносной ручкой.

(СТП_

рис.5

Программное обеспечение

Калибраторы имеют внутреннее программное обеспечение (далее ПО). Внутреннее ПО предназначено для:

1) ввода значения температуры;

2) преобразования сигнала встроенного датчика температуры в градусы Цельсия и отображения их на ЖК-дисплее прибора.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1

Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
СТМ 9100150	rl1.61	Не доступен	CRC-16 Standart

Всего листов 5

Технические характеристики

Таблица 2

Наименование характеристики	В соответствии с выбранной вставкой
Наименование характеристики	Металлическая	Жидкостная	Поверхностная	«Черное тело»
Диапазон температур, °С	от минус 20 до 150	от минус 35 до 165	от минус 20 до 150	от минус 20 до 150
Пределы допускаемой абсолютной погрешности воспроизведения температуры, °С	± 0,3	± 0,2	± 1,0	-
Доверительные границы абсолютной погрешности воспроизведения температуры при доверительной вероятности 0,95, °С	-	-	-	± 1,5
Нестабильность, °С, не более	± 0,05	± 0,05	± 0,2	± 0,2
Перепад температуры на 40 мм от дна, °С, не более	0,05	0,04	-	-
Разрешающая способность дисплея, °С	0,01 до 100 °С; 0,1 свыше 100 °С
Габаритные размеры стандартной вставки, не более, мм	0 60 170
Г лубина погружения в рабочее пространство, мм	150	150	-	-
Габаритные размеры: ширина, высота, длина, не более, мм	215x425x305
Масса, кг, не более	12
Напряжение питания, В Частота, Гц	от 100 до 240, от 50 до 60
Потребляемая мощность, кВт	0,4
Срок службы, лет	10
Средняя наработка на метрологический отказ, ч	8000
Условия эксплуатации:	диапазон температуры окружающей среды: от 10 до 35 °С относительная влажность: до 90 %
Условия хранения:	диапазон температуры окружающей среды: от минус 10 °С до 60 °С; относительная влажность: 95 % без конденсата

Комплектность

1. Калибратор температуры -

1 шт.

количество по заказу 1 шт.

количество по заказу 1 шт. по заказу 1 шт.

1 шт. по заказу 1 экз. на калибратор 1 экз. на калибратор 1 шт.

2. Кабель питания -

3. Вставки -

4. Экстрактор для смены вставок -

5. Рабочий теплоноситель -

6. Насос для откачки теплоносителя -

7. Мешалка -

8. Термопреобразователь сопротивления Pt100 -

9. Методика поверки МП 2411-0088-2013 -

10. Руководство по эксплуатации на русском языке -

11. Кейс

Поверка

осуществляется по МП 2411-0088-2013 «Калибраторы температуры многофункциональные СТМ 9100-150 фирмы «WIKA Alexander Wiegand SE & Co.KG», Германия. Методика поверки», утвержденной в ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в мае 2013 г.

При поверке используют: эталонный термометр сопротивления второго разряда типа ПТС-10, компаратор постоянного тока Р 3017 класс точности 0,0005, цифровой вольтметр, дифференциальная термопара типа ТХА, сосуд Дьюара.

Сведения о методах измерений

методика измерений изложена в руководстве по эксплуатации на калибраторы температуры многофункциональные СТМ 9100-150, представленном фирмой «WIKA Alexander Wiegand SE & Co.KG», Германия.

Нормативные и технические документы, устанавливающие требования к калибраторам:

1. ГОСТ 8.558 - 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».

2. Техническая документация фирмы-изготовителя.

Лист № 5 Всего листов 5

Рекомендации к применению

оказание услуг по обеспечению единства измерений (калибраторы температуры многофункциональные CTM 9100-150 предназначены для поверки, калибровки и испытаний средств измерений температуры в диапазоне температур от - 35 до 165 °С, с глубиной погружения до 150 мм).
