Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-41, 57546-14

Назначение

Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-41 (далее - система) предназначена для измерений коэффициента рассогласования тензомоста и частоты переменного тока, а также для регистрации и отображения результатов измерений и расчетных величин.

Описание

Принцип действия ИК коэффициента рассогласования тензомоста основан на преобразовании аналогового сигнала от тензомоста в цифровой код, с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК, результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Принцип действия ИК частоты переменного тока основан на компьютерной обработке электрического сигнала в ряд Фурье и выделении основной гармоники.

Функционально система состоит из измерительных каналов (ИК):

-    ИК коэффициента рассогласования тензомоста;

-    ИК частоты переменного тока.

Конструктивно система представляет собой стойку управления с размещенными в ней консолью управления с блоком согласования датчиков, ПЭВМ, внутри которой смонтирован аналого-цифровой преобразователь (АПП), и источником бесперебойного питания. Блоки усилителей НУТ-6 (далее - блоки НУТ-6) с нормирующими преобразователями CPJ RailDIN выполнены в отдельных корпусах и установлены на испытательном стенде. Рабочее место оператора, включающее в себя монитор, клавиатуру и мышь, расположено рядом со стойкой управления.

По условиям эксплуатации система удовлетворяет требованиям группы УХЛ 4.2 ГОСТ 15150-69 с диапазоном рабочих температур от 10 до 30оС и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25оС.

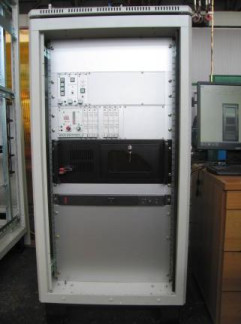

Внешний вид стойки управления системы и место нанесения наклеек приведены на рисунке 1.

Внешний вид блока НУТ-6 приведен на рисунке 2.

Внешний вид рабочего места оператора приведен на рисунке 3.

Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом (рисунок 4).

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) системы представляет собой:

-    Garis.exe - основной исполняемый файл;

-    метрологически значимые модули:

-    GarisGrad.dll - фильтрация, градуировочные расчеты;

-    GarisAspf.dll - вычисление амплитуды, статики, фазы, частоты и других интегральных параметров сигнала;

Всего листов 5

- GarisInterpreter.dll - интерпретатор формул вычисляемых каналов;

- драйверы платы L780 фирмы L-Card - файлы ldevpci.sys, ldevs.sys.

ПО Гарис позволяет проводить измерения коэффициента рассогласования тензомо-ста и частоты переменного тока, осуществлять необходимые настройки.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Метрологически значимая часть ПО системы и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

ИК коэффициента рассогласования тензомоста

Диапазон измерений коэффициента рассогласования тензомоста, мВ/В........................................................................................от минус 2,5 до 2,5.

Пределы допускаемой приведенной (к верхнему пределу (к ВП)) погрешности измерений коэффициента рассогласования тензомоста, %.......................................± 1,0.

Количество ИК........................................................................................ 12.

ИК частоты переменного тока

Диапазоны измерений частоты переменного тока, Гц.............от 1 до 5; свыше 5 до 50.

Пределы допускаемой приведенной (к ВП) погрешности измерений частоты переменного тока, %.......................................................................................................± 0,5.

Количество ИК...........................................................................................1.

-    стойка управления...............................................................................600x600x1300;

-    монитор........................................................................................................................180x410x410;

-    клавиатура.....................................................................................................................160x450x25;

-    мышь................................................................................................................................115x60x35;

-    блок НУТ-6............................................................................................350x300x150.

Масса, кг, не более:

-    стойка управления.............................................................................................145;

-    монитор........................................................................................................................................3,5;

-    клавиатура....................................................................................................................................0,7;

-    мышь.............................................................................................................................................0,1;

-    блок НУТ-6...........................................................................................................5.

Параметры питания от сети переменного тока:

-    напряжение, В......................................................................................................................220 ± 22;

-    частота, Гц................................................................................................................................50 ± 1.

Потребляемая мощность, В-А, не более............................................................................500.

Знак утверждения типа

Знак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на переднюю часть стойки управления в виде наклейки.

Комплектность

Комплект поставки приведен в таблицах2 и 3.

Таблица 2

Таблица 3 - Комплект ЗИП

Поверка

Лист № 5 Всего листов 5

осуществляется по документу СТ04-014.01 МП «Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-41. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в марте 2014 г.

Основные средства поверки:

-    калибратор К3607 (рег. № 41526-09): диапазон воспроизведения коэффициента преобразования от минус 5 до 5 мВ/В, класс точности 0,025;

-    генератор сигналов специальной формы ГСС-05 (рег. № 30405-05): диапазон частот от 100 мкГц до 5 МГц, пределы допускаемой абсолютной погрешности установки частоты (F) ± (5-10-6-Г+1мкГц).

Сведения о методах измерений

Излагаются в руководстве по эксплуатации «Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ- 41. СТ1401.20.00.000РЭ».

Нормативные и технические документы, устанавливающие требования к системе измерительной для стендовых испытаний узлов и агрегатов вертолетов СИСТ-41

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

Техническая документация изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
