| Номер в госреестре | 57548-14 |
| Наименование СИ | Колонки топливораздаточные переносные с ручным приводом |
| Обозначение типа СИ | КР-40-1-0,25М |
| Изготовитель | ЗАО "Вектор", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 03.06.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Колонки топливораздаточные переносные с ручным приводом КР-40-1-0,25М предназначены для измерений объёма топлива (бензин, дизельное топливо) с вязкостью от 0,55 до 40 мм /с (сСт) при выдаче его в топливные баки транспортных средств.
Принцип действия колонок состоит в следующем: насосом с ручным приводом топливо из резервуара через клапан и фильтр предварительной очистки, подается в измеритель объёма и через раздаточный кран поступает в бак транспортного средства.
Колонки осуществляют выдачу топлива, измерение, индикацию объёма выданного топлива.
Колонки состоят из следующих основных элементов: насоса с ручным приводом, гидравлической части, счётчика жидкости, раздаточного крана, корпуса.

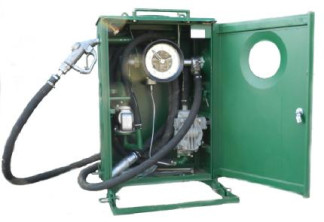

Внешний вид колонок представлен на рисунке 1.
У колонок топливораздаточных переносных с ручным приводом КР-40-1-0,25М пломбируется счётчик жидкости. Дверь с тыльной стороны колонки закрывается отдельным ключом. Схема пломбирования представлена на рисунке 2.
Таблица 2
| Наименование параметра | Значение |
| Номинальный расход, л/мин | 40 |
| Минимальная доза выдачи топлива, л | 10 |
| Пределы допускаемой основной относительной погрешности при температуре окружающей среды и топлива (20 ± 5) °С, % | ±0,5 |
| Пределы допускаемой дополнительной относительной погрешности при температуре, отличной от (20 ± 5) °С, в пределах температур окружающей среды и топлива от минус 40 °С до плюс 60 °С, % | ±0,5 |
| Длина рукава раздаточного крана, м, не менее | 5 |
| Габаритные размеры колонки в рабочем положении, мм | 816x719x1092 |
| Габаритные размеры колонки в транспортном положении, мм | 488x566x885 |
| Масса колонки, кг, не более | 85 |
| Условия эксплуатации: - относительная влажность, % - атмосферное давление, кПа - температура окружающей среды, °С | до 95 от 84,0 до 106,7 от минус 35 до плюс 40 |
наносят на маркировочную табличку колонки фотографическим способом и на титульные листы эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Колонка | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Формуляр | 1 шт. |
приведены в руководстве по эксплуатации ДСМК.457500.40-01 РЭ «Колонка топливораздаточная переносная с ручным приводом КР-40-1-0,25М».
осуществляется по документу МИ 1864-88 «Рекомендация. ГСП. Колонки топливораздаточные. Методика поверки».
При поверке применяются следующие средства измерений:
- мерники 2-го разряда вместимостью 10, 50 л, по ГОСТ 8.400-80, ПГ ±0,1 %.
Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным переносным с ручным приводом КР-40-1-0,25М
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
ТУ 4575-007-83130249-2013 «Колонки топливораздаточные переносные с ручным приводом КР-40-1-0,25М. Технические условия».
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 385 |
| Поверителей | 14 |
| Актуальность данных | 18.11.2024 |
