Термопреобразователь сопротивления платиновый M-KK/ZS, 57549-14

Назначение

Термопреобразователь сопротивления платиновый модели M-KK/ZS (далее -термопреобразователь или ТС) предназначен для измерения температуры охлажденного газа в токосъемнике на ОАО Мосэнерго» филиал ТЭЦ-16.

Описание

Принцип действия ТС основан на зависимости сопротивления проволочного термочувствительного элемента (ЧЭ) от температуры.

Термопреобразователь конструктивно выполнен в виде двух ЧЭ в многослойной защитной стеклянной оболочке. ЧЭ представляет собой намотку платиновой проволоки на каркасе, помещенную в керамический защитный чехол цилиндрической формы. ЧЭ имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по МЭК 60751/ ГОСТ 6651-2009.

ТС имеет трехпроводную схему соединения внутренних проводов с ЧЭ.

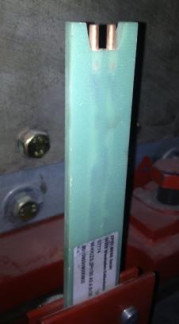

Фотография внешнего вида термопреобразователя представлена на рисунке 1.

\

Рис. 1. Термопреобразователь сопротивления платиновый модели M-KK/ZS.

Технические характеристики

Диапазон измеряемых температур, °С    от минус 20 до плюс 150

Температурный коэффициент ТС а, °С-1    0,00385

Условное обозначение номинальной статической характеристики

(НСХ) по ГОСТ 6651-2009    Pt100

Номинальное значение сопротивления термопреобразователя при

0° С (Ro), Ом    100

Лист № 2 Всего листов 3

Класс допуска ТС по ГОСТ 6651-2009    А Пределы допускаемого отклонения сопротивления ТС от НСХ в

температурном эквиваленте (допуск) по ГОСТ 6651-2009, °С    ±(0,15+0,002|ф Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80 %, МОм

(при 100 В), не менее    100

Диаметр измерительной части ТС, мм    8

Длина монтажной части ТС, мм    100 Рабочие условия эксплуатации:

Температура окружающей среды, °С    от плюс 5 до плюс 50

Относительная влажность воздуха, %, не более    80

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

Термопреобразователь сопротивления платиновый модели M-KK/ZS    1 шт.

Паспорт    1 экз.

Поверка

осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля».

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с преде лами допускаемой основной абсолютной погрешности измерения сопротивления ±(10- R+5 10- ), где R - измеряемое сопротивление, Ом;

-    мегомметр М4100/3, рабочее напряжение до 500В.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый модели M-KK/ZS.

Нормативные и технические документы, устанавливающие требования к термопреобразователю сопротивления платиновому M-KK/ZS

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на территории ОАО «Мосэнерго» филиал ТЭЦ-16 (г. Москва).
