| Номер в госреестре | 57550-14 |
| Наименование СИ | Установки эталонные |
| Обозначение типа СИ | OGSB |
| Изготовитель | ООО "Системы Нефть и Газ Балтия", г.Калининград |
| Год регистрации | 2014 |
| Срок свидетельства | 03.06.2019 |
| МПИ (интервал между поверками) | 1 год - для передвижных; 2 года - для стационарных |
| Описание типа | скачать |
Установки эталонные OGSB (далее - ЭУ OGSB) предназначены для воспроизведения и передачи размера единицы объема при поверке трубопоршневых поверочных установок (ТПУ) 1-го и 2-го разряда по ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости» , счетчиков жидкости.
Принцип действия основан на сравнении объема жидкости, измеренного эталонным мерником, и объема жидкости, вытесненным поршнем из измерительного участка ТПУ, с применением компаратора.
В состав ЭУ OGSB входят мерник 1-го разряда по ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости», камерный счетчик жидкости с диапазоном расхода от 6 до 60 м /ч, применяемый в качестве компаратора (далее - компаратор), преобразователи температуры и давления, устройство обработки информации, термометр, манометры, емкость-хранилище, насосы, фильтр тонкой очистки, регулятор расхода, запорная арматура, связанные между собой трубопроводами и размещенные на металлической раме. ЭУ OGSB подключают к ТПУ при помощи гибких шлангов.
ЭУ OGSB выполняют следующие функции:
- определение вместимости измерительного участка ТПУ;
- индикацию объемного расхода;
- измерение температуры;
- измерение давления.

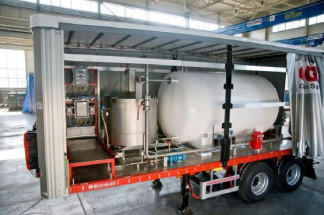

ЭУ OGSB выпускаются в стационарном исполнении на металлической раме, и в передвижном исполнении на автомобильном полуприцепе. ЭУ OGSB может комплектоваться средствами измерений (СИ), приведенными в таблице 1 или СИ, утвержденных типов с аналогичными метрологическими характеристиками:
Таблица - 1
| Наименование СИ и метрологические характеристики | Тип СИ | № реестра |
| Мерник эталонный 1-го разряда, номинальной вместимостью 500 или 1000 дм , пределы допускаемой относительной погрешности ± 0,02 % | Мерники металлические эталонные I -го разряда серии «J» (далее - мерники серии «J») Мерники металлические OGSB (далее - мерники OGSB) | 44080-10 49450-12 |
| Преобразователи давления, диапазон измерений от 0 до 1,0 МПа, пределы допускаемой приведенной погрешности ± 0,25 % | Преобразователи давления измерительные 3051 | 14061-10 |
| Преобразователи давления измерительные 1151 GP | 13849-04 |
| Преобразователи давления измерительные EJX 510, 530 | 28456-09 | |
| Измерительные преобразователи давления малогабаритные Корунд | 14446-09 | |
| Преобразователи давления AUTROL APT3100 | 37667-13 | |
| Преобразователи температуры, диапазон измерений от 0 оС до 50 оС, пределы допускаемой абсолютной погрешности ± 0,2 оС | Термопреобразователи сопротивления платиновые серии 65 в комплекте с преобразователями измерительными 644 или 3144Р | 22257-11 14683-09 |
| Датчики температуры 644, 3144Р | 39539-08 | |
| Термометр, диапазон измерений от 0 оС до 50 оС, пределы допускаемой абсолютной погрешности ± 0,2 оС | Термометры ртутные стеклянные лабораторные ТЛ-4 | 303-91 |
| Термометры цифровые малогабаритные ТЦМ 9410 взрывозащищенные | 32156-06 | |
| Манометры, диапазон измерений от 0 до 1,0 МПа, класс точности 0,6 | Манометры деформационные с трубчатой пружиной серии 3, мод.312.20 | 17159-08 |
| Манометры показывающие точных измерений МПТИ | 37047-08 26803-11 | |
| Устройство обработки информации, пределы допускаемой относительной погрешности счета импульсов ± 0,01 % | Комплексы измерительновычислительные ИМЦ-03 | 19240-11 |
| Комплексы измерительновычислительные ИМЦ-07 | 53852-13 | |
| Комплексы измерительновычислительные Октопус-Л (OCTOPUS-L) | 43239-09 |
Все комплектующие, подлежащие испытаниям на соответствие ГОСТ Р и входящие в состав ЭУ OGSB, имеют соответствующие сертификаты соответствия с указанием категории взрывозащиты.
Таблица - 2
| Наименование характеристики | Значение характеристики | |
| 1 | Диапазон воспроизводимого объема, м3 | от 1,0 до 45,0 |
| 2 | Пределы допускаемой относительной погрешности при воспроизведении объема, % | ± 0,02 |
| 3 | СКО результатов измерений, % не более | 0,015 |
| 4 | Диапазон измерений избыточного давления, МПа | от 0 до 1,0 |
| 5 | Пределы допускаемой приведенной погрешности при измерении давления, % | ± 0,6 |
| 6 | Диапазон измерений температуры, °С | от 0 до + 50 |
| 7 | Пределы допускаемой абсолютной погрешности при измерении температуры, °С | ± 0,2 |
| 8 | Габаритные размеры, мм не более: длина ширина высота | 8 000 2 600 2 700 |
| 9 | Масса не более, кг | 6 000 |
| Условия эксплуатации: | ||
| 10 | Диапазон температуры окружающего воздуха и рабочей жидкости: - для ЭУ OGSB с мерниками серии «J», °С - для ЭУ OGSB c мерниками OGSB, оС | от + 15 до + 25 от + 10 до + 30 |
| 11 | Рабочая жидкость | вода питьевая по СанПИН 2.1.4.1074-01 |
| 12 | Параметры электрического питания: -род тока - напряжение переменного тока, В - частота, Гц | переменный 220+_33; 380+38-57 50 ± 1 |
| 13 | Потребляемая мощность, В • А, не более | 32000 |
| 14 | Средняя наработка на отказ, ч | 6000 |
| 15 | Средний срок службы, лет | 10 |
наносится на титульные листы эксплуатационной документации методом компьютерной графики и на паспортной табличке ЭУ OGSB лазерным способом.
Установка эталонная OGSB 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Осуществляется по документу МП 2550-0204-2013 « Установки эталонные OGSB. Методика поверки», утвержденному ФГУП «ВНИИМ им.Д.И. Менделеева» 22.03.2013 г.
Основные средства поверки:
Весы высокого/ специального класса точности по ГОСТ 53228-2008.
Методика измерений приведена в Разделе 7 Руководства по эксплуатации установок эталонных OGSB.
Нормативные и технические документы, устанавливающие требования к установкам эталонным OGSB
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»
ТУ 4213-003-95715144-2009 «Установка эталонная OGSB на базе мерника и объемного счетчика»;
Оказание услуг по обеспечению единства измерений.
