Установки универсальные измерительные для контроля контура, шероховатости и круглости VC/LC, 57553-14

Установки универсальные измерительные для контроля контура, шероховатости и круглости VC/LC (далее - установки измерительные) предназначены для измерений геометрических величин, используемых для анализа параметров контура, шероховатости плоских и сложных криволинейных поверхностей.
Карточка СИ
Номер в госреестре 57553-14
Наименование СИ Установки универсальные измерительные для контроля контура, шероховатости и круглости
Обозначение типа СИ VC/LC
Изготовитель "Optacom GmbH & Co. KG", Германия
Год регистрации 2014
Срок свидетельства 03.06.2019
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Установки универсальные измерительные для контроля контура, шероховатости и круглости VC/LC (далее - установки измерительные) предназначены для измерений геометрических величин, используемых для анализа параметров контура, шероховатости плоских и сложных криволинейных поверхностей.

Описание

Принцип действия измерительных установок основан на ощупывании профиля измеряемой поверхности с помощью жесткого щупа, связанного с преобразователями перемещений в электрические сигналы, обрабатываемые с помощью компьютера с соответствующим программным обеспечением. Конструктивно измерительные установки представляют собой двухкоординатный измерительный прибор с системами электронного цифрового преобразования измеряемых величин.

В процессе измерения поверхность контролируемого объекта ощупывается щупом с твердосплавным или алмазным наконечником. В процессе ощупывания снимаются координаты X,Z точек, на основе которых строится контур поверхности, после чего с помощью программного обеспечения производится оценка геометрических параметров контура. При этом определяются параметры шероховатости (R) по DIN EN ISO 4287, DIN EN ISO 12085, DIN EN ISO 13565 и JIS B - 0601; волнистости (W) по DIN EN ISO 4287 и DIN EN ISO 12085; профиля (P). Для профиля могут определяться геометрические параметры: радиусы, углы, расстояния, координаты точки, окружности, дуги, круглость, цилиндричность, радиальное биение.

При измерении профиля поверхности измерительная установка регистрирует координаты Х^ точек профиля, расположенных на линии движения щупа. При этом значение координаты Х определяется по растровой шкале основания, а значение координаты Z определяется по двум шкалам: относительно грубой растровой шкале, определяющей положение измерительного блока, расположенной в вертикальной колонне (координата Z1), и точной шкале (координата Z2) с малым диапазоном измерений, определяющей высокоточное значение перемещения щупа. Программным способом значения шкал суммируются, и определяется общая координата Z = Z1+Z2.

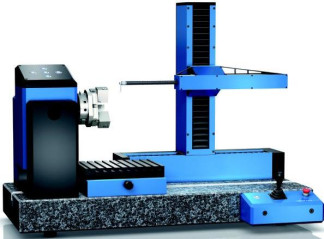

Установки измерительные VC / LC состоят из:

-    гранитной плиты с установленными на ней высокоточными направляющими, растровой шкалы и моторизированным приводом;

-    вертикальной колонны с установленными на ней направляющими, растровой шкалы, моторизированным приводом и измерительным блоком с щупом и высокоточной шкалой;

-    измерительного стола с моторизированным / ручным приводом по оси Y ;

-    высокоточного вращающегося стола;

-    персонального компьютера в промышленном исполнении с программным обеспечением Optacom Suite 2, управляющим процессом измерения и обрабатывающим результаты измерения.

Программное обеспечение

Программное обеспечение Optacom Suite 2, предназначено для управления электроприводами перемещения измерительных установок VC / LC, регистрации координат точек контролируемого контура и последующей математической обработки координат точек для определения геометрических параметров измеряемого контура. ПО Optacom Suite 2 работает в программной среде Windows. Разделение на метрологически значимую и незначимую части не произведено.

Идентификационные данные программного обеспечения

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Optacom Suite 2

OptacomSuite2.e

xe

1.0.4373.22390

5E266F697C567

17D8817692FF3

2BA7C5

MD5

Программное обеспечение защищено от несанкционированного доступа электронным ключом и паролями различных уровней доступа и соответствует уровню защиты А.

Параметр

Значение

Модель

LC 10

VC 10

VC

10EL

VC

10UL

Диапазон измерения по оси Z, мм

0,1-225

0,1-225

0,1-325

0,1-425

Диапазон измерения по оси Х, мм

0,1-225

0,1-225

0,1-325

0,1-425

Диапазон измерения шероховатости по Ra мкм

0,02-100

Пределы допускаемой относительной погрешности параметров шероховатости по Ra , %

±10

±5

Пределы допускаемой абсолютной погрешности измерений координат точек профиля в плоскости Х / Z , мкм

±(1,5+L/100), L в мм

±(0,5+L/100), L в мм

Пределы допускаемой абсолютной погрешности измерений отклонений от круглости, мкм

± 1,0

Габаритные размеры (со стойкой), мм

950 x380 x725

950 x380 x725

1150

x380

x725

1150

x380

x725

Масса (со стойкой), кг

150

150

180

200

Знак утверждения типа

Наносится фотохимическим методом на маркировочную табличку на задней панели прибора и методом печати на титульный лист Руководства по эксплуатации.

Комплектность

Установка универсальная измерительная для контроля контура, шероховатости и круглости модели VC / LC

1 шт.

Персональный компьютер с установленным специальным программным обеспечением Optacom Suite 2;

1 шт.

Упаковка

1 шт.

Руководство по эксплуатации

1 шт.

МП РТ 1746-2012 «Установка универсальная измерительная установка для контроля контура, шероховатости и круглости модели VC / LC. Методика поверки».

1 шт.

Поверка

осуществляется в соответствии с документом МП РТ 1746-2012 «Установка универсальная измерительная для контроля контура, шероховатости и круглости модели VC / LC». Методика поверки», утвержденной ГЦИ СИ ФБУ “Ростест-Москва” 14.06.2012 г.

Эталонами являются:

-    меры шероховатости типа ОМШ по параметру Яа 2 разряда;

-    мера отклонения от круглости с погрешностью измерения отклонения от круглости ±0,3 мкм;

-    меры длины концевые плоскопараллельные по ГОСТ 9038-90, аттестованные по

3 - ему разряду согласно ГОСТ Р 8.763-2011.

Сведения о методах измерений

Методы выполнения измерений универсальной измерительной установки для контроля контура, шероховатости и круглости, модели VC / LC приведены в «Руководстве по эксплуатации LC 10 /VC-10/VC 10EL /VC 10UL»

Нормативные и технические документы, устанавливающие требования к установке универсальной измерительной для контроля контура, шероховатости и круглости VC/LC

1.    Техническая документация фирмы «Optacom GmbH & Co.KG» (Германия)

2.    ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне 0,025 - 1600 мкм

3.    ГОСТ Р 8.651-2009 «ГСИ. Приборы контактные (щуповые) для измерения шероховатости поверхности. Методика калибровки»

4.    МИ 1920 - 88 «ГСИ. Государственная поверочная схема для средств измерений формы и расположения поверхностей вращения»

5.    ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 до 50 м и длин волн в диапазоне 0,2 ... 50 мкм».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации обязательным требованиям.
