Вычислители МАНС-12, 57556-14

Вычислители МАНС-12 Назначение средства измерений

Вычислители МАНС-12 (далее - вычислители), предназначены для:

-    измерения температуры и разности температур по сигналам первичных термопреобразователей сопротивления;

-    измерения объема воды, прошедшей через датчик расхода за установленный период времени;

-    измерения количества импульсов, поступающих от первичных преобразователей или счетчиков с импульсными выходами;

-    вычисления количества теплоты, переданной теплоносителем (водой) за установленный период времени;

-    измерения интервалов времени.

Описание

Принцип действия вычислителей основан на измерении сигналов от первичных измерительных преобразователей и преобразовании их в значения соответствующих физических величин, с последующей индикацией результатов измерений на дисплее.

Вычислители могут применяться на объектах ЖКХ в качестве измерительновычислительного компонента в составе измерительных систем вида ИС-1, к которым могут подключаться:

-    датчики температуры прямой и обратной воды (комплект из 2-х термометров сопротивления платиновых - Pt1000 по ГОСТ 6651-2009;

-    датчик расхода воды в системе отопления;

-    до 6 датчиков расхода горячей и холодной воды, электроэнергии, газа с импульсными выходами.

Вычислители выполнены в виде электронного блока в герметичном пластмассовом корпусе с уровнем защиты от внешних воздействий IP65.

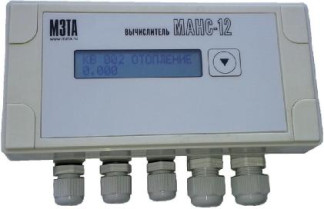

Внешний вид вычислителя представлен на рисунке 1.

Ввод цепей питания, интерфейса, сигналов от счетчиков и термопреобразователей сопротивления для обеспечения герметичности корпуса производится через 5 гермовводов. Внут -ри корпуса расположена печатная плата электронного модуля с микропроцессором, дисплеем, источником резервного питания (два аккумулятора типа NiMH, емкостью не менее 2100 мА/ч., устанавливается при выпуске вычислителя).

На верхней части крышки корпуса расположены двухстрочный жидкокристаллический матричный символьный дисплей по 16 символов в каждой строке, и кнопка выбора отображаемого параметра. Крышка корпуса вместе с платой электронного блока соединяются с основанием корпуса четырьмя винтами.

С целью предотвращения несанкционированного доступа к функциональным узлам вычислителя, последний имеет возможность пломбирования. Место нанесения клейма - один из четырех крепежных винтов, соединяющих плату электронного блока с крышкой корпуса.

Места маркировки и пломбирования корпуса прибора в местах установки винтовых соединений указаны на рисунке 2.

Программное обеспечение

Структура программного обеспечения вычислителя представлена на рисунке 3.

Finn ГрПрГрГЙ I {J I i.1 Ы И JI урь

R.tih рпллшппп нре.’лепи

Писк ибиннй да I 1ЫМИ

1>! о <

Ш1Д-1 иции

Б.по (

рЛГ.ЧЯТПЯ

Rro-1

архивирования

Ело II ил.'лпргния температур

Плпк счетных нкидои

Программное обеспечение вычислителя МАНС-12 позволяет:

-    формировать, хранить в энергонезависимой памяти месячные архивы измеренных величин, времени работы в нештатной ситуации;

-    отображать текущее календарное время, измеренные величины на встроенном индикаторе;

-    формировать, хранить и передавать во внешние информационные сети измеренные величины, архивы по интерфейсу RS485;

-    производить подключение к автоматизированным системам сбора данных с корректировкой текущего времени с сохранением метрологических параметров;

-    обеспечить защиту программного кода и метрологически значимых данных от преднамеренного и непреднамеренного изменения.

Идентификационные данные программного обеспечения приведены в таблице 1.

Т аблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.

Технические характеристики

Т аблица 2

Рабочие условия эксплуатации:

Температура окружающего воздуха, °С    20 ± 10

Относительная влажность, %    от 30 до 80

Атмосферное давление, кПа    от 86 до 106,7

Напряжение питания переменного тока частотой (50 ± 1) Гц, В    от 187 до 242

Внешние магнитные поля частотой питания, А/м, не более    400

Механические вибрации, частота, Гц / амплитуда, мм    10 - 55/ 0,35

Мощность, потребляемая цепью питания, В А, не более    6

Габаритные размеры (ширина х высота х глубина), мм    160 х 102 х 77

Масса, кг, не более    0,5

По требованиям электромагнитной совместимости и безопасности вычислители соответствуют ГОСТ Р 51649-2000.

Вероятность безотказной работы не менее 0,98 за 2000 ч наработки.

Средний срок службы не менее 15 лет.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом или специальным штампом и на лицевую панель вычислителя методом наклейки.

Комплектность

Комплектность средства измерений приведена в таблице 5. Таблица 5

Поверка

осуществляется в соответствии с документом 00225549-14/1МП «Методика поверки вычислителя МАНС-12», утвержденным ФБУ «ЦСМ Московской области» 17.01.2014 г. и входящим в комплект поставки средства измерений.

Основное оборудование, применяемое при поверке:

- генератор импульсов точной амплитуды Г5-75, амплитуда импульса 0,01-9,999 В, период повторения 0,1 мкс - 9,99 с, длительность импульсов 50 нс - 1с, погрешность установки временных параметров 0,1 %;

-    частотомер электронно-счетный Ч3-63/1, диапазон амплитуд измеряемых импульсных сигналов 0,1 - 10 В, диапазон измеряемых частот импульсных сигналов 0,1 Гц - 200 МГц, погрешность 5 10 ;

-    мера электрического сопротивления постоянному току многозначная Р4831, класс точности - 0,02/2 10-6, диапазон воспроизводимых значений сопротивления от 0,1 - 111111,1 Ом.

Сведения о методах измерений

Основные методы измерений приведены в документе Вычислитель МАНС-12. Руководство по эксплуатации. гЕ3.096.000 РЭ.

Нормативные и технические документы, устанавливающие требования к вычислителям МАНС-12

1    ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения.

2    ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.

3    ГОСТ Р ЕН 1434-2-2011 Теплосчетчики. Часть 2.Требования к конструкции.

4    ГОСТ Р ЕН 1434-3-2011 Теплосчетчики. Часть 3. Обмен данными и интерфейсы.

5    ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля». Общие технические требования и методы испытаний.

6    ТУ 4218-136-00225549-2012. Вычислитель МАНС-12. Технические условия.

Рекомендации к применению

- торговля и товарообменные операции.
