Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) "Энерго-Байт", 57565-14

Назначение

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Энерго-Байт» (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание

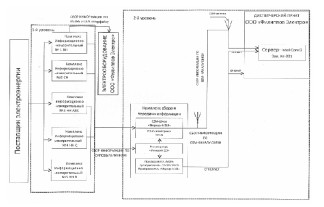

АИИС КУЭ построена на основе программного комплекса «Энерго-Байт» и представляет собой многоуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерения.

Измерительные каналы (ИК) АИИС КУЭ состоят из двух уровней:

1-ый    уровень - включает в себя измерительные трансформаторы тока (далее по тексту - ТТ), многофункциональные счетчики активной и реактивной электрической энергии (далее по тексту - Сч. или счетчики) и вторичные измерительные цепи.

2-й    уровень - информационно-вычислительный комплекс (далее по тексту - ИВК), включающий в себя линии связи сбора данных со счетчиков, аппаратуру передачи данных внутренних каналов связи, сервер баз данных (далее по тексту - СБД) на базе рабочей станции Intel Corel2 с установленным серверным программным обеспечением программного комплекса «Энерго-Байт», а также, совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с нижнего уровня, ее обработку и хранение.

АИИС КУЭ решает следующие задачи:

-    измерение 30-минутных приращений активной и реактивной электроэнергии;

-    периодический (1 раз в 30 мин) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);

-    хранение результатов измерений в базе данных сервера ИВК АИИС КУЭ отвечающих требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

-    передача результатов измерений в организации-участники оптового рынка электроэнергии;

-    обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);

-    диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

-    конфигурирование и настройка параметров АИИС КУЭ;

-    ведение системы единого времени в АИИС КУЭ (синхронизация часов АИИС КУЭ);

-    передача журналов событий счетчиков в базу данных ИВК.

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронных счетчиков. В счетчиках мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессорах счетчиков вычисляются мгновенные значения активной, реактивной, полной мощности и интегрированные по времени значения активной и реактивной энергии без учета коэффициентов трансформации. ИВК автоматически проводит сбор результатов измерений и информации о состоянии средств измерений со счетчиков (один раз в 30 минут).

Передача цифрового сигнала с выходов счетчиков на входы ИВК осуществляется:

-    по интерфейсу RS-485 с последующим преобразованием в RS-232;

-    по интерфейсу RS-485 (счетчик - радиомодем - ИВК).

В ИВК осуществляется хранение результатов измерений и автоматическая передача накопленных данных заинтересованным организациям в рамках согласованного регламента, а также отображение информации по подключенным к ИВК устройствам.

ИВК хранит информацию на сервере баз данных, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ (при необходимости), обработка и хранение результатов измерений.

На сервере ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы. Сформированные архивные файлы автоматически сохраняются в СБД на «жестком» диске.

Информация с СБД может быть передана на автоматизированные рабочие места (АРМ) пользователей по локальной вычислительной сети (ЛВС) предприятия.

Передача информации заинтересованным субъектам происходит по основному и резервному каналам передачи данных:

-    основной канал: по сети интернет (сервер БД - коммуникационный сервер - сеть интернет - участники оптового рынка);

-    резервный канал: по сотовой связи (сервер БД - GSM-модем - сеть интернет -участники оптового рынка).

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), включающей в себя приемник сигналов точного времени от спутников глобальной системы позиционирования (GPS). GPS-приемник входит в состав АИИС КУЭ. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает синхронизацию времени. Для обеспечения единства измерений используется единое календарное время.

Сличение шкалы времени ИВК и сигналов GPS-приемника происходит ежесекундно. Ход часов ИВК не превышает ± 0,1 с/сут. При каждом сеансе связи и не реже чем 1 раз в 30 мин. осуществляется сличение шкал времени счетчиков и ИВК. Коррекция осуществляется при обнаружении рассогласования более чем на ± 3 с.

Ход часов компонентов АИИС КУЭ не превышает ±5 с/сут.

В состав программного обеспечения (далее по тексту - ПО) АИИС КУЭ входит ПО счетчиков, ПО программного комплекса "Энерго-Байт", ПО СБД.

Состав программного обеспечения АИИС КУЭ приведён в таблице 1.

Таблица 1 - Сведения о программном обеспечении

Предел допускаемой дополнительной абсолютной погрешности по электроэнергии, получаемой за счет математической обработки измерительной информации, поступающей от счетчиков, составляет 1 единицу младшего разряда измеренного значения.

Пределы допускаемых относительных погрешностей по активной и реактивной электроэнергии, а также для разных временных (тарифных) зон не зависят от способов передачи измерительной информации и определяются классами точности применяемых счетчиков и измерительных трансформаторов.

ПО не влияет на метрологические характеристики системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) «ЭнергоБайт».

Уровень защиты программного обеспечения АИИС КУЭ от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.

Состав ИК АИИС КУЭ приведены в таблице 2.

Метрологические характеристики системы автоматизированной информационноизмерительной коммерческого учета электроэнергии (АИИС КУЭ) «Энерго-Байт» в рабочих условиях эксплуатации приведены в таблице 3.

Таблица 2 - Состав ИК АИИС КУЭ

Примечания:

1    Характеристики относительной погрешности ИК даны для измерения электроэнергии и средней мощности (30 мин.).

2    В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

3    Нормальные условия эксплуатации компонентов АИИС КУЭ:

-    напряжение от 0,98-ином до 1,02-ином;

-    сила тока от 1ном до 1,2 1ном, cosj=0,9 инд;

-    температура окружающей среды: от 15 до 25 °С.

4    Рабочие условия эксплуатации компонентов АИИС КУЭ:

-    напряжение питающей сети 0,9Ином до 1,1Ином,

-    сила тока от 0,05 1ном до 1,2 1ном для ИК № 1 - 5.

-    температура окружающей среды:

-    для счетчиков от минус 15 °С до плюс 35 °С;

-    для трансформаторов тока по ГОСТ 7746-2003;

-    для трансформаторов напряжения по ГОСТ 1983-2003.

5    Трансформаторы тока по ГОСТ 7746-2001, счетчики по ГОСТ Р 52323-2005 в режиме измерения активной электроэнергии и ГОСТ Р 52425-2005, ГОСТ 26035-83 в режиме измерения реактивной электроэнергии.

6    Допускается замена измерительных трансформаторов и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2. Замена оформляется актом в установленном на объекте порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Параметры надежности применяемых в АИИС КУЭ измерительных компонентов:

-    счетчики СЭТ-4ТМ.02.2 - среднее время наработки на отказ не менее 55000 часов;

-    счетчик Меркурий 230ART01 - среднее время наработки на отказ не менее 150000 часов;

-    счетчик Меркурий - 200.02- среднее время наработки на отказ не менее 150000 часов;

-    счетчик Меркурий 203.2 - среднее время наработки на отказ не менее 140000 часов;

-    сервер - среднее время наработки на отказ не менее 40000 часов.

Среднее время восстановления, при выходе из строя оборудования:

-    для счетчиков Тв < 24 часа;

-    для сервера Тв < 1 час;

-    для модема Тв < 1 час.

Защита технических и программных средств АИИС КУЭ от несанкционированного доступа:

-    клеммники вторичных цепей измерительных трансформаторов имеют устройства для пломбирования;

-    панели подключения к электрическим интерфейсам счетчиков защищены механическими пломбами;

-    организация доступа к информации ИВК посредством паролей обеспечивает идентификацию пользователей и эксплуатационного персонала;

-    защита результатов измерений при передаче.

Наличие фиксации в журнале событий ИВК следующих событий:

-    фактов параметрирования счетчиков;

-    фактов пропадания напряжения;

-    фактов коррекции шкалы времени.

Возможность коррекции шкалы времени в:

-    счетчиках (функция автоматизирована);

Глубина хранения информации:

-    счетчик СЭТ-4ТМ.02 - тридцатиминутный профиль нагрузки в двух направлениях -не менее 114 суток; при отключении питания - не менее 10 лет при 25°С и не менее 2 лет при 50°С;

-    счетчик Меркурий 203.2 - тридцатиминутный профиль нагрузки не менее 31 суток;

-    счетчик Меркурий 230ART - тридцатиминутный профиль нагрузки в двух направлениях - не менее 85 суток; при отключении питания - не менее 10 лет

-    счетчик Меркурий - 200 - сумма значений потребляемой электроэнергии за последние

11 месяцев с нарастающем итогом;

-    ИВК - хранение результатов измерений и информации о состоянии средства измерений - не менее 3,5 лет.

Знак утверждения типа

Знак утверждения типа наносится на титульные листы эксплуатационной документации АИИС КУЭ типографским способом.

Комплектность АИИС КУЭ приведена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Поверка

осуществляется по документу МП 1787/550-2014 «ГСИ. Система автоматизированная информационно-измерительная коммерческого учёта электроэнергии (АИИС КУЭ) «ЭнергоБайт». Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в феврале 2014 года.

Основные средства поверки:

-    для трансформаторов тока - по ГОСТ 8.217-2003;

-    для трансформаторов напряжения - по МИ 2845-2003, МИ 2925-2005 и/или по ГОСТ 8.216-2011;

-    для счётчиков Меркурий 230ART - по методике поверки АВЛГ.411152.021 РЭ1, утверждённой ГЦИ СИ ФГУ «Нижегородский ЦСМ» 21.06.2007 г.;

-    для счётчика Меркурий 203.2 - по методике поверки АВЛГ.411152.028 И3, утверждённой ГЦИ СИ ВНИИМС в 2006 г.;

-    для счётчика Меркурий - 200.02 - по методике поверки АВЛГ.411152.020 РЭ1, утверждённой ГЦИ СИ ФГУ «Нижегородский ЦСМ» 08.04.2004 г.;

-    для счётчика СЭТ-4ТМ.02.2 - по методике поверки ИЛГШ.411152.087 РЭ1, утверждённой ГЦИ СИ ФГУ «Нижегородский ЦСМ» 20..06.2000 г.;

-    радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS) (Госреестр № 27008-04);

-    переносной компьютер с ПО и оптический преобразователь для работы со счетчиками системы, ПО для работы с радиочасами МИР РЧ-01;

- термометр по ГОСТ 28498-90, диапазон измерений от минус 40 до плюс 50°С, цена деления 1°С.

Сведения о методах измерений

Методика измерений приведена в документе: «Методика (методы) измерений количества электроэнергии с использованием автоматизированной информационно-измерительной системы коммерческого учета электроэнергии (АИИС КУЭ) «Энерго-Байт».

Свидетельство об аттестации методики (метода) измерений № 1339/550-01.00229-2014 от января 2014 года.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) «Энерго-Байт»

1    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

2    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

3    ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания.

4    ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

5    ГОСТ 31819.22-2012 Аппаратура для измерения электроэнергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.

6    ГОСТ 31819.23-2012 Аппаратура для измерения электроэнергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

Рекомендации к применению

- при осуществлении торговли и товарообменных операций.
