| Номер в госреестре | 57579-14 |
| Наименование СИ | Анализаторы модулирующих сигналов |
| Обозначение типа СИ | R&S FMU36 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 04.06.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы модулирующих сигналов R&S FMU36 (далее - анализаторы) предназначены для измерений параметров информационных электрических сигналов (модулирующих сигналов).
Конструктивно анализатор выполнен в виде моноблочного прибора, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей. Управление операциями меню, а также задание рабочих параметров анализатора производится с помощью клавиатуры на передней панели. Результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для дистанционного управления анализатор имеет интерфейсы GPIB, USB 2.0 и LAN (100Base-T).
Принцип действия анализаторов основан на методе быстрого преобразования Фурье оцифрованного входного сигнала. Анализаторы имеют полосу анализа шириной 36 МГц и позволяют захватывать последовательности входных I и Q сигналов длиной до 16 млн. отсчетов. Встроенный анализатор векторных сигналов R&S FSQ-K70 осуществляет демодуляцию цифровых сигналов до уровня битового потока.
Анализаторы обеспечивают: векторный анализ сигналов;
измерение мощности в канале передачи данных, отношения несущей к шуму; измерение точки пересечения по интермодуляционным составляющим 3-го порядка, занимаемой полосы частот, глубины модуляции; измерение шума;
измерение модуля вектора ошибки (EVM) и пиковой ошибки в кодовой области; анализ сигнального созвездия (символьное, композитное).

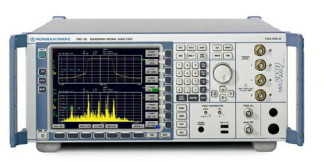

Внешний вид анализатора, место наклейки и места пломбировки от несанкционированного доступа приведены на рисунках 1,2.
** - места пломбирования от несанкционированного доступа.
Рисунок 2
Работа анализаторов осуществляется под управлением специализированного программного обеспечения (ПО) «R&S FMU Firmware».
Идентификационные данные (признаки) метрологически значимой части ПО указаны
в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификаци -онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| R&S FMU Firmware | Version 4.38 | F38EC1349A1B1A954 CD23AF2BAC6EF78 | MD5 |
Метрологически значимая часть ПО анализаторов и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон рабочих частот, Гц | от 0 до 36106 |
| Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора за год | ± 1- 10-6 |
| Номинальные значения полос пропускания на уровне минус 3 дБ, Гц | от 0,5 до 20106 (с шагом 1-2-3-5) |
| Пределы допускаемой относительной погрешности установки полос пропускания, % | ± 5 |
| Пределы допускаемой погрешности измерений уровня |
| Наименование параметра или характеристики | Значение характеристики |
| входного гармонического сигнала, дБ | ± 0,25 |
| Неравномерность амплитудно-частотной характеристики по входу смесителя, дБ, не более | ± 0,3 |
| Уровень помех, обусловленных гармоническими искажениями, дБн, не более | минус 55 |
| Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка по входу смесителя при воздействии на вход двух синусоидальных сигналов равных амплитуд с уровнем минус 6 дБм, дБн, не более: - в диапазоне частот от 0 до 20 МГц - в диапазоне частот от 20 до 36 МГц | минус 70 минус 65 |
| Средний уровнь собственных шумов в полосе пропускания 1 Гц при установке опорного уровня минус 20 дБм, дБн, не более | минус 151,5 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 460 х 435 х 192 |
| Масса, кг, не более | 11,5 |
| Напряжение питания от сети переменного тока частотой от 48 до 66 Гц, В | от 200 до 240 |
| Потребляемая мощность, В А, не более | 100 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более | от 15 до 25 80 |
наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель анализатора методом наклейки.
Комплект поставки включает:
- анализатор модулирующих сигналов R&S FMU36 - 1 шт.;
- кабель питания от сети переменного тока - 1 шт.;
- методика поверки- 1 шт.;
- ПО- 1 шт.;
- эксплуатационная документация - 1 к-т.
осуществляется по документу МП 57579-14 «Инструкция. Анализаторы модулирующих сигналов R&S FMU36 фирмы «Rohde & Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 28.02.2014 г.
Основные средства поверки:
- генератор сигналов Г4-219 (рег. № 32580-06), пределы допускаемой относительной погрешности установки частоты ± 3 10-6;
- ваттметр поглощаемой мощности R&S NRP-Z56 (рег. № 43642-10), пределы допускаемой относительной погрешности измерений мощности ± 2 %;
- частотомер универсальный Ч3-86 (рег. № 27901-04), пределы допускаемой относительной погрешности измерений частоты ± 2 10 ;
- набор мер КСВН и полного волнового сопротивления 1 разряда ЭК9-140 (рег. № 36021-07), относительная погрешность аттестации по КСВН ± 1 %.
Руководство по эксплуатации. Анализаторы модулирующих сигналов R&S FMU36.
Нормативные документы, устанавливающие требования к анализаторам модулирующих сигналов R&S FMU36
1. ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
2. ГОСТ 8.129-99. Государственная поверочная схема для средств измерений времени и частоты.
3. Техническая документация фирмы - изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
