| Номер в госреестре | 57580-14 |
| Наименование СИ | Преобразователи сопротивления измерительные аналого-цифровые модульные |
| Обозначение типа СИ | NI PXIe-4357 |
| Изготовитель | Компания "National Instruments Corporation", Венгрия |
| Год регистрации | 2014 |
| Срок свидетельства | 01.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи сопротивления измерительные аналого-цифровые модульные NI PXIe-4357 предназначены для измерения электрического сопротивления платиновых термометров
сопротивления типа PT100.
Принцип действия основан на аналого-цифровом преобразовании электрического сопротивления в цифровой код. Имеется 5 изолированных входных групп по 4 канала в каждой, каналы в каждой группе коммутируются мультиплексором, и имеют общий аналого-цифровой преобразователь. Установленные режимы работы и значения измеряемого сопротивления отображаются в окнах управляющей программы.

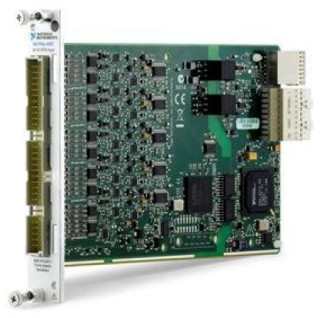

Преобразователи сопротивления измерительные аналого-цифровые модульные NI PXIe-4357 выполнены в виде платы с лицевой панелью, имеющей сигнальный разъем, и соединитель для установки в шасси National Instruments PXI Express. Внешний вид показан на фотографии ниже.
Для механической коммутации входных контактов может быть заказан терминальный блок TB-4357 с клеммами «под винт», присоединяемый к разъему лицевой панели.
фотография - общий вид NI PXIe-4322
По условиям эксплуатации сопротивления измерительные аналого-цифровые модульные NI PXIe-4357 соответствуют группе 3 ГОСТ 22261-94.
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
| уровень защиты | «низкий» по Р50.2.077-2014 (класс риска “А” по WELMEC 7.2 для категории U) |
| идентификационное наименование | NI-DAQmx |
| идентификационный номер версии | 9.5 и выше |
| количество каналов | 20 (5 изолированных групп) |
| разрядность аналого-цифрового преобразователя | 24 бит |
| диапазон измерения сопротивления | от 0 до 400 Ом |
| частота дискретизации | от 1,1 до 566,4 Гц |
| значение силы испытательного тока | 0,9 мА |
| пределы допускаемой основной погрешности измерения сопротивления R при температуре (23 ± 5) оС | ± (4 10-4 • R + 0,034 Ом) |
| пределы допускаемой дополнительной погрешности измерения сопротивления R в рабочем диапазоне температур | ± (2 10-4 • R + 0,026 Ом) |
| габаритные размеры (высота х глубина х толщина), мм | 160 х 100 х 20 |
| масса, не более | 145 г |
| потребляемая мощность от шасси, не более | 2 Вт |
| рабочие условия применения | группа 3 ГОСТ 22261-94 |
| температура окружающей среды | от 0 до + 55 °С |
| относительная влажность воздуха | от 10 до 90 % без конденсата |
| условия хранения и транспортирования | |
| температура окружающей среды | от - 40 до + 71 °С |
| относительная влажность воздуха | от 5 до 95 % без конденсата |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
Знак утверждения типа наносится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| преобразователь сопротивления измерительный аналого-цифровой модульный NI PXIe-4357 | 1 шт. |
| компакт-диск CD драйвером NI-DAQmx с документацией | 1 шт. |
| блок терминальный TB-4357 (по заказу) | 1 шт. |
| преобразователи сопротивления измерительные аналого-цифровые модульные NI PXIe-4357. Руководство пользователя. | 1 шт. |
| методика поверки МП 054/551-2014 | 1 шт. |
Всего листов 3
