| Номер в госреестре | 57581-14 |
| Наименование СИ | Генераторы сигналов произвольной формы модульные |
| Обозначение типа СИ | NI PXI-5406, NI PXI-5412, NI PXI-5421, NI PXI-5422, NI PXI-5441, NI PXIe-5442 |
| Изготовитель | Компания "National Instruments Corporation", США; Компания "National Instruments Corporation", Венгрия |
| Год регистрации | 2014 |
| Срок свидетельства | 01.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов произвольной формы модульные NI PXI-5406, NI PXI-5412, NI PXI-5421, NI PXI-5422, NI PXI-5441, NI PXIe-5442 предназначены для воспроизведения электрических сигналов сложной и произвольной формы.
Принцип действия основан на прямом цифровом синтезе сигналов с использованием внутреннего устройства памяти, цифро-аналогового преобразователя и программируемых аттенюаторов.
Модели в серии различаются частотой дискретизации, разрядностью цифро-аналогового преобразователя, и частотным диапазоном.
Конструкция представляют собой модуль, устанавливаемый в слот базового блока (шасси) PXI (PXIe). Шасси и устанавливаемый в него управляющий контроллер поставляются по отдельному заказу.

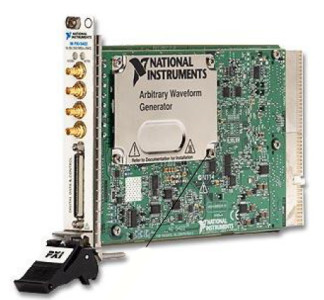

Общий вид с указанием места пломбирования показан на фотографии ниже. Пломбирование выполняется путем нанесения специальной краски под винт на накладке боковой панели. Знак поверки в виде наклейки размещается в свободной части накладки.
По условиям эксплуатации генераторы сигналов произвольной формы модульные NI PXI-5406, NI PXI-5412, NI PXI-5421, NI PXI-5422, NI PXI-5441, NI PXIe-5442 соответствуют группе 2 ГОСТ 22261-94.
Программное обеспечение (драйвер “NI-FGEN”) устанавливается на внешний контроллер с шиной PXI (PXIe) в базовом блоке (шасси). Управление режимами, задание параметров и функций могут производиться с виртуальной панели или дистанционно. Общие сведения о программном обеспечении приведены в таблице ниже._
| класс риска | «низкий» по Р50.2.077-2014 (класс риска “A” по WELMEC 7.2 для категории U) |
| идентификационное наименование | NI-FGEN |
| идентификационный номер версии | 2.7 и выше |
| частота дискретизации | |
| NI PXI-5406 | 400 МГц |
| NI PXI-5412, NI PXI-5421, NI PXI-5441, NI PXIe-5442 | 100 МГц |
| NI PXI-5422 | 200 МГц |
| разрешение цифро-аналогового преобразователя | |
| NI PXI-5406, NI PXI-5421, NI PXI-5422, NI PXI-5441, NI PXIe-5442 | 16 бит |
| NI PXI-5412 | 14 бит |
| верхняя частота по уровню напряжения 0,707 (- 3 дБ по мощности) | |
| NI PXI-5406 | |
| синусоидальная и прямоугольная форма | 40 МГц |
| пилообразная и треугольная формы | 5 МГц |
| NI PXI-5412 | |
| синусоидальная форма | 20 МГц |
| прямоугольная форма | 5 МГц |
| пилообразная и треугольная формы | 1 МГц |
| NI PXI-5421, NI PXI-5441 | |
| синусоидальная форма | 43 МГц |
| прямоугольная форма | 25 МГц |
| пилообразная и треугольная формы | 5 МГц |
| NI PXI-5422 | |
| синусоидальная форма | 80 МГц |
| прямоугольная форма | 50 МГц |
| пилообразная и треугольная формы | 10 МГц |
| NI PXIe-5442 | |
| синусоидальная форма | 43 МГц |
| прямоугольная форма | 25 МГц |
| пилообразная и треугольная формы | 5 МГц |
| выходное сопротивление канала, по выбору | 50 Ом; 75 Ом |
| диапазон амплитуды сигнала (п-п ) на нагрузку > 1 МОм | |
| NI PXI-5406 | от 11,27 мВ до 20 В |
| NI PXI-5412 | |
| в режиме “Low Gain” | от 11,27 мВ до 4 В |
| в режиме “High Gain” | от 67,6 мВ до 24 В |
| NI PXI-5421, NI PXI-5422, NI PXI-5441 | |
| в режиме “Direct” | от 1,414 до 2 В |
| в режиме “Low Gain” | от 11,27 мВ до 4 В |
| в режиме “High Gain” | от 67,6 мВ до 24 В |
| NI PXIe-5442 в режиме “Direct” в режиме “Main” | от 1,414 до 2 В от 11,27 мВ до 4 В | ||
| пределы допускаемой абсолютной погрешности установки амплитуды синусоидального 3 напряжения LL частотой 50 кГц | |||
| NI PXI-5406, NI PXI-5421, NI PXI-5422 | ±(0,01-1Х + 1 мВ) | ||
| NI PXI-5412, NI PXI-5441, NI PXIe-5442 | - (0,0ML+ 1 мВ); + (0,02-LL + 1 мВ) | ||
| диапазон постоянного напряжения смещения U= на высокоомную нагрузку (> 1 МОм) | |||
| NI PXI-5406 | ± 5 В | ||
| _ рх| 5412 ^ рХ|.5421 pxi-5422. NI PXI-5441. NI PXIe-5442 5 | ± 0,25-LL | ||
| пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения U= на высокоомную нагрузку (> 1 МОм)3 | |||
| NI PXI-5406 | ± (0,005-U= + 0,005-LL + 2 мВ) | ||
| NI PXI-5412 | ± (0,0005-U= + 0,002-LL + 0,5 мВ) | ||
| NI PXI-5421, NI PXI-5422, NI PXI-5441 в режиме “Direct” в режимах “Low Gain”, “High Gain” | ± (0,002- R + 0,03 мВ) ± (0,0005-U= + 0,002-LL +0,5 мВ) | ||
| NI PXIe-5442 в режиме “Direct” в режиме “Main” | ± (0,002- R + 0,03 мВ) ± (0,0005-U= + 0,002-U~ + 0,5 мВ) | ||
| неравномерность амплитудно-частотной характеристики синусоидального сигнала относительно уровня на частоте 50 кГц, не более | |||
| NI PXI-5406 на частотах до 40 МГц | ± 0,4 дБ | ||
| NIPXI-5412 на частотах до 6 МГц | ± 1,0 дБ | ||
| NI PXI-5421, NI PXI-5441 в режиме “Direct” на частотах до 40 МГ ц в режиме “Low Gain” на частотах до 20 МГц в режиме “High Gain” на частотах до 20 МГц | - 0,4 дБ; + 0,6 дБ - 1,0 дБ; + 0,5 дБ - 1,2 дБ; + 0,5 дБ | ||
| NI PXI-5422 в режиме “Direct” на частотах до 10 МГц на частотах до 40 МГц в режиме “Low Gain” на частотах до 1 МГц на частотах до 40 МГц в режиме “High Gain” | - 0,3 дБ; + 0,4 дБ - 1,2 дБ; + 0,4 дБ - 0,5 дБ; + 0,3 дБ ± 0,7 дБ - 1,1 дБ; + 0,2 дБ | ||
| на частотах до 1 МГц на частотах до 40 МГц | - 0,6 дБ; + 0,2 дБ - 1,1 дБ; + 0,2 дБ | ||
| NI PXIe-5442 в режиме “Direct” на частотах до 40 МГ ц в режиме “Main” на частотах до 20 МГц | - 0,4 дБ; + 0,6 дБ - 1,0 дБ; + 0,5 дБ | ||
| пределы допускаемой относительной погрешности установки частоты сигнала при синхронизации от внутреннего генератора | ± 25-10-6 | ||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| тип выходного высокочастотного соединителя | |
| NI PXI-5406 | BNC(f) |
| NI PXI-5412, NI PXI-5421, NI PXI-5422, NI PXI-5441, NI PXIe-5442 | SMB(f) |
| габаритные размеры (высота х глубина х толщина), мм | 130 х 216 х 20 |
| масса, не более | |
| NI PXI-5406 | 351 г |
| NI PXI-5412 | 340 г |
| NI PXI-5421, NI PXI-5441 | 345 г |
| NI PXI-5422 | 352 г |
| NI PXIe-5442 | 405 г |
| потребляемая мощность, не более | |
| NI PXI-5406 | 17,6 Вт |
| NI PXI-5412, NI PXI-5421 | 26,0 Вт |
| NI PXI-5422 | 25,7 Вт |
| NI РХ1-5441 | 27,0 Вт |
| NI PXIe-5442 | 33,0 Вт |
| рабочие условия применения (группа 3 ГОСТ 2261-94) | |
| температура окружающей среды | от 0 до + 55 °С |
| относительная влажность воздуха без конденсата, не более | от 10 до 90 % |
| условия транспортирования и хранения | |
| температура окружающей среды | от - 25 до + 85 С |
| относительная влажность воздуха без конденсата, не более | от 5 до 95 % |
| предельная высота над уровнем моря при температуре 25 °C | 2000 м |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
Примечания:
1. «п-п» обозначает размах напряжения от пика до пика
2. для нагрузки 50 Ом указанные значения амплитуды вдвое меньше.
3. температура в пределах ± 10 °С от температуры при автоподстройке (Self-Calibrate).
4. суммарное значение напряжения смещения и половины амплитуды (п-п) сигнала не должно превышать 50 % от указанного максимального диапазона амплитуды
5. недоступно в режиме “Direct”.
Знак утверждения типа наносится на боковую панель корпуса в виде наклейки, и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| генератор сигналов произвольной формы модульный NI PXI-5406, NI PXI-5412, NI PXI-5421, NI PXI-5422, NI PXI-5441, NI PXIe-5442 | 1 шт. по заказу |
| комплект кабелей | по заказу |
| компакт-диск с документацией и программным обеспечением | 1 шт. |
| руководство пользователя | 1 шт. |
| методика поверки МП РТ 2103-2014 | 1 шт. |
осуществляется по документу МП РТ 2103-2014 «Генераторы сигналов произвольной формы модульные NI PXI-5406, NI PXI-5412, NI PXI-5421, NI PXI-5422, NI PXI-5441, NI PXIe-5442. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 05.05.2014 г.
Средства поверки:
| средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| вольтметр переменного напряжения погрешность измерения переменного напряжения U~ (скз) от 4 мВ до 10 В частотой 50 кГц не более ± (0,002-U~ + 0,1 мВ) | мультиметр цифровой Keithley 2001 погрешность измерения переменного напряжения U~ (rms) 4 мВ до 10 В частотой 50 кГц в режиме “Analog Mode” не более ± (0,001'-U~ + 0,00015 •R), где R -предел диапазонов 200 мВ, 2 В, 20 В |
| вольтметр постоянного напряжения погрешность измерения постоянного напряжения U= от 0 до 5 В не более ± (0,0001 • U= + 0,1 мВ) | мультиметр цифровой Keithley 2001 погрешность измерения постоянного напряжения U= от 0 до 10 В не более ± (0,000037- U= + 0,000006-R), где R - предел диапазонов 200 мВ, 2 В, 20 В |
| частотомер | частотомер универсальный Tektronix FCA3000 |
| относительная погрешность измерения частоты 10 МГц не более ± 5 10- | относительная погрешность измерения частоты 10 МГц не более ± 710-6 |
| осциллограф цифровой полоса пропускания не менее 300 МГц; относительная погрешность коэффициента отклонения не более ± 3 % | осциллограф цифровой Tektronix TDS3032B полоса пропускания 300 МГц; относительная погрешность коэффициента отклонения не более ± 2 % |
Методы измерений изложены в руководстве пользователя.
Нормативные документы, устанавливающие требования к генераторам сигналов произвольной формы модульным NI PXI-5406, NI PXI-5412, NI PXI-5421, NI PXI-5422, NI PXI-5441, NI PXIe-5442
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ Р 8.648-2008. Государственная поверочная схема для средств измерений переменного
2 9
электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 417 |
| Поверителей | 20 |
| Актуальность данных | 18.11.2024 |
