| Номер в госреестре | 57583-14 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | ТЕКО-5000 |
| Изготовитель | ЗАО "ТЕСТПРИБОР", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 04.06.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Источники питания постоянного тока серии ТЕКО-5000 Назначение средства измерений
Источники питания постоянного тока ТЕКО-5000 предназначены для воспроизведения и измерения напряжения и силы постоянного тока, нормированных по стабильности и пульсациям.
Источники питания серии ТЕКО-5000 модификаций ТЕКО-5502, ТЕКО-5506, ТЕКО-5401, ТЕКО-5403, ТЕКО-5214, ТЕКО-5215, ТЕКО-5603, ТЕКО-5605, ТЕКО-5606 (далее по тексту- источники) представляют собой источники питания постоянного тока (DC) с возможностью программного задания величины выходного напряжения и изменения величины выходного напряжения во времени. Функциональные возможности источников питания позволяют их использовать при работах по отработке и испытаниях электронного и электротехнического оборудования. Источники питания также имеют встроенные цифровые вольтметр и миллиомметр. Источники питания являются линейными источниками питания с быстродействующим динамически программируемым выходом, высокой точностью по току и низким внутренним сопротивлением. Вместе с тем, переключатель уровней напряжения выполнен бесконтактным, что приводит к быстрому переключению на повышенное и пониженное напряжение.
Модификации источников идентичны по принципу действия, управлению и отличаются по габаритными размерам, метрологическими и техническими характеристиками, указанными в таблице 2.

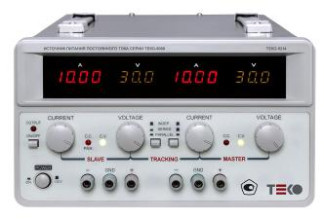

Внешний вид нагрузок и места пломбировки от несанкционированного доступа приведены на рисунке 1.
Установка и обработка выходных параметров осуществляется за счет внутреннего программного обеспечения. Внутреннее программное обеспечение источников питания встроено в защищённую от записи память микроконтроллера базового блока, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные внутреннего программного обеспечения источников питания постоянного тока серии ТЕКО-5000 представлены в таблице 1.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения источников питания постоянного тока серии ТЕКО-5000_
| Наименование программного обеспечения | ПО для источников питания постоянного тока серии ТЕКО-5000 |
| Идентификационное наименование программного обеспечения | ТЕКО 5401 Control Firmware |
| Номер версии (идентификационный номер) программного обеспечения | Версия V2.6 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | D 7DBE5 6FC6E7B34856E22AF C4BEB3A0D |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5 |
| Уровень защиты программного обеспечения | Уровень «А» по МИ 3286-2010 |
Основные метрологические и технические характеристики источников питания постоянного тока серии ТЕКО-5000 представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Характеристика | Значение для моделей | |||||
| ТЕКО- 5502 | ТЕКО- 5506 | ТЕКО- 5401 | ТЕКО- 5403 | ТЕКО- 5214 | ТЕКО- 5215 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Количество выходных каналов | 1 | 1 | 3(2+1) | 3(2+1) | 2 | 2 |
| Диапазон воспроизведения/измерения напряжения постоянного тока на выходе регулируемых каналов, В | от 0 до 15 от 0 до 36 | от 0 до 60 | от 0 до 30 | от 0 до 30 | от 0 до 30 | от 0 до 60 |
| Дискретность установки напряжения/тока на выходе регулируемых каналов | 1 мВ / 1 мА | - | 1 мВ / 1 мА | 0,1 В / 10 мА | - | - |
| Пределы допускаемой абсолютной погрешности воспроизведения/измерения напряжения постоянного тока на выходе регулируемых каналов ,мВ | ± (0,0003 х U^ + 10 мВ) | ± (0,0005 х иуст + 10 мВ) | ||||
| Диапазон воспроизведения/измерения силы постоянного тока на выходе регулируемых каналов, А | от 0 до 10 от 0 до 5 | от 0 до 3 | от 0 до 3 | от 0 до 5 | от 0 до 10 | от 0 до 5 |
| Пределы допускаемой абсолютной погрешности воспроизведения/измерения силы постоянного тока на выходе регулируемых каналов, мА | ± (0,0003 х 1уст + 10 мА) | ± (0,0005 х 1уст + 10 мА) | ± (0,001 x 1уст + 10 мА) | ||
| Нестабильность выходного напряжения при изменении входного напряжения питающей сети на ± 22 В от номинального значения в режиме стабилизации напряжения, мВ | ± (0,0001 х Цуст +3 мВ) | ||||
| Нестабильность выходного напряжения при изменении тока нагрузки (от 0 до 1макс) в режиме стабилизации напряжения, мВ | ± (0,0002 х Иуст +5 мВ) | ||||
| Нестабильность выходного тока при изменении входного напряжения питающей сети на ± 22 В от номинального значения в режиме стабилизации тока , мА | ± (0,002 х 1уст + 3 мА) | ||||
| Нестабильность выходного тока при изменении напряжения нагрузки (от 0,1 Имакс до Имакс) в режиме стабилизации тока, мА | ± (0,002 х 1уст + 5 мА) | ||||
| Напряжение сети питания, В | 110 / 220 ± 10 % | ||||
| Частота сети, Гц | 50±2 | ||||
| Габаритные размеры(высотахширинахглубина), мм | 143x126x296 | 150x250x310 | 160x260x460 | ||
| Масса, кг, не более | 5,5 | 10 | 16 | ||
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более | От 0 до плюс 40 90 | ||||
Продолжение таблицы 2
| Характеристика | Значение для моделей | ||
| ТЕКО- 5603 | ТЕКО- 5605 | ТЕКО- 5606 | |
| 1 | 8 | 9 | 10 |
| Количество выходных каналов | 1 | 1 | 1 |
| Диапазон воспроизведения/измерения напряжения постоянного тока на выходе регулируемых каналов, В | от 0 до150 | от 0 до 30 | от 0 до 75 |
| Дискретность установки напряжения/тока на выходе регулируемых каналов | 2 мВ/ 0,01 мА | 0,5 мВ/ 0,5 мА | 1 мВ / 0,2 мА |
| Пределы допускаемой абсолютной погрешности воспроизведения/измерения напряжения постоянного тока на выходе регулируемых каналов, мВ | ± (0,0001 х Иуст + 10 мВ) | ||
| Диапазон воспроизведения/измерения силы постоянного тока на выходе регулируемых каналов, А | от 0 до 1 | от 0 до 20 | от 0 до 8 |
| Пределы допускаемой абсолютной погрешности воспроизведения/измерения силы постоянного тока на выходе регулируемых каналов, мА | ± (0,0005 х 1уст + 2 мА) | ||
| Нестабильность выходного напряжения при изменении входного напряжения питающей сети на ± 22 В от номинального значения в режиме стабилизации напряжения, мВ | не нормируется | ||
| Нестабильность выходного напряжения при изменении тока нагрузки (от 0 до 1макс) в режиме стабилизации напряжения, мВ | ± (0,0001х иуст +1 мВ) | ||
| Нестабильность выходного тока при изменении входного напряжения питающей сети на ± 22 В от номинального значения в режиме стабилизации тока, мА | не нормируется | ||
Окончание таблицы 2
| Нестабильность выходного тока при изменении напряжения нагрузки (от 0,1 Имакс до Имакс) в режиме стабилизации тока, мА | ± (0,0001 х 1уст + 0,1 мА) | |
| Напряжение сети питания,В | 110 / 220 ± 10 % | |
| Частота сети, Гц | 50±2 | |
| Габаритные размеры (высотахширинахглубина), мм | 101x214x365 | 88x428x453 |
| Масса, кг, не более | 6,5 | 28 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более | От 0 до плюс 40 90 | |
Примечания:
иуст -значение воспроизводимого напряжения на выходе;
1уст -значение воспроизводимой силы постоянного тока на выходе.
Знак утверждения типа наносят на лицевую панель корпуса источников питания методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплект поставки источников питания постоянного тока серии ТЕКО-5000
| Наименование | ТЕКО 5502 | ТЕКО 5506 | ТЕКО 5401 | ТЕКО 5403 | ТЕКО 5214 | ТЕКО 5215 | ТЕКО 5603 | ТЕКО 5605 | ТЕКО 5606 |
| Источник питания, шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Сетевой шнур, шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Предохранитель, шт. | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Методика поверки, шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Руководство по эксплуатации | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Паспорт, шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Поверка источников питания постоянного тока серии ТЕКО-5000 осуществляется по документу МП-042/551-2014 «Источники питания постоянного тока серии ТЕКО-5000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 20 февраля 2014 г. Перечень основных средств, применяемых при поверке:
- мультиметр 3458А
диапазон измерения напряжения постоянного тока: 0 - 1000 В;
Пределы допускаемой абсолютной погрешности измерения (DU): ± (0,5 10-6 - 2,5 10-6) U;
- нагрузка электронная программируемая PEL-300 диапазон установки значений входного напряжения: 3 - 60 В;
Пределы допускаемой абсолютной погрешности установки (DU): ± 0,1 В; диапазон установки значений входного тока: 0,006 - 60 А;
Пределы допускаемой абсолютной погрешности установки (DI): ± (0,0016 - 0,16) А;
- катушка электрического сопротивления Р310 номинальное сопротивление: 0,001 Ом; класс точности: 0,02
- микровольтметр В3-57
диапазон измерения напряжения: 10 мкВ - 300 В; диапазон частот: 5 Гц - 5 МГц;
Пределы допускаемой основной погрешности: ± (1 - 4) %
Методы измерений с помощью источников питания постоянного тока серии ТЕКО-5000 указаны в документе «Источники питания постоянного тока серии ТЕКО-5000. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к источникам питания серии ТЕКО-5000
1 ТУ-042240/551-2014. «Источники питания постоянного тока серии ТЕКО-5000. Технические условия»
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
