| Номер в госреестре | 57584-14 |
| Наименование СИ | Нагрузки электронные |
| Обозначение типа СИ | ТЕКО-9000 |
| Изготовитель | ЗАО "ТЕСТПРИБОР", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 04.06.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Нагрузки электронные серии ТЕКО-9000 предназначены для воспроизведения и измерения силы и напряжения постоянного тока, стабилизации постоянного электрического сопротивления, стабилизации и измерения мощности постоянного тока.
Нагрузки электронные серии ТЕКО-9000 модификаций ТЕКО-9601, ТЕКО-9602, ТЕКО-9603, ТЕКО-9604, ТЕКО-9605, ТЕКО-9606, ТЕКО-9607, ТЕКО-9608, ТЕКО-9609, ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, ТЕКО-9613 (далее по тексту - нагрузки), предназначены для работы в качестве нагрузок при испытаниях, поверке, калибровке, настройке и регулировке блоков питания, усилителей и других радиотехнических устройств. Конструктивно представляют собой стационарные настольные электроизмерительные приборы, выполненные в металлическом корпусе. Управление и контроль за режимами работы нагрузок осуществляет встроенный микроконтроллер. Установка параметров нагрузки производится с помощью функциональных кнопок, расположенных на лицевой панели нагрузки. На люминесцентном двухстрочном дисплее отображаются: текущее состояние и режим работы нагрузки, величина напряжения, тока и мощности на входных клеммах нагрузки, величина электрического сопротивления, создаваемого нагрузкой в режиме стабилизации сопротивления, величины ограничения силы тока, потребляемого нагрузкой.
Модели нагрузок идентичны по принципу действия, управлению и отличаются по габаритными размерам, метрологическими и техническими характеристиками, указанными в таблице 2 и таблице 3.

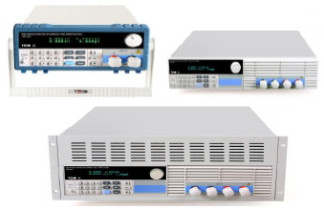

Внешний вид нагрузок и места пломбировки от несанкционированного доступа приведены на рисунке 1 и рисунке 2.
Места
пломбирования
нагрузок
Установка и расчет параметров нагрузки осуществляется за счет внутреннего программного обеспечения. Программное обеспечение нагрузок установлено в защищённую от записи память микроконтроллера базового блока, что исключает возможность несанкционированных настроек и вмешательств, приводящим к искажению результатов измерений. Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения нагрузок электронных серии ТЕКО-9000
| Наименование программного обеспечения | ПО для нагрузок электронных серии ТЕКО-9000 |
| Идентификационное наименование программного обеспечения | ТЕКО 9000 Control Firmware |
| Номер версии программного обеспечения | Версия V2.8 |
| Цифровой идентификатор программного обеспечения | D7DBE56FC6E7B34986E22AFC4BEB3A1D |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD6 |
| Уровень защиты программного обеспечения | Уровень А по МИ 3286-2010 |
Основные метрологические и технические характеристики нагрузок электронных серии ТЕКО-9000 представлены в таблицах 2 - 3.
Таблица 2 - Основные метрологические характеристики нагрузок электронных серии ТЕКО-9000
| Характеристика | Значение для моделей | |||||
| ТЕКО- 9601 | ТЕКО- 9602 | ТЕКО- 9603 | ТЕКО- 9604 | ТЕКО- 9605 | ||
| Диапазон воспроизведения (измерения) напряжения постоянного тока, В | от 0,1 до 150 | от 0,1 до 500 | от 0,1 до 150 | от 0,1 до 500 | ||
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В | ± (0,0003 • Иуст + 0,002 • Цмакс) | |||||
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока на входе, В | ± (0,00015 • Иизм + 0,003 • Имакс) | |||||
| Диапазон воспроизведения (измерения)силы постоянного тока, А | от 0 до 30 | От 0 до 30 | От 0 до 15 | от 0 до 30 | от 0 до 30 | |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А | ± (0,0003 • 1уст + 0,005 • 1макс) | |||||
| Пределы допускаемой абсолютной погрешности измерения силы постояного тока, А | ± (0,0003 • 1изм + 0,005 • 1макс) | |||||
| Диапазон воспроизведения (измерения) электрической мощности, Вт | от 0 до 150 | от 0 до 300 | ||||
| Пределы допускаемой абсолютной погрешности воспроизведения электрической мощности, Вт | ± (0,001 • Руст + 0,001 • Р макс) | |||||
| Пределы допускаемой абсолютной погрешности измерения электрической мощности на входе, Вт | ± (0,001 • Ризм + 0,001 • Р макс) | |||||
| Диапазон воспроизведения электрического сопротивления, Ом | от 0,03 до 10000 | |||||
| Характеристика | Значение для моделей | |||
| ТЕКО-9606 | ТЕКО-9607 | ТЕКО-9608 | ТЕКО-9609 | |
| Диапазон установки (измерения) напряжения постоянного тока, В | от 0,1 до 150 | от 0,1 до 500 | от 0,1 до 150 | от 0,1 до 500 |
| Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В | ± (0,0003 • Иуст + 0,002 • Цмакс) | |||
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока на входе, В | ± (0,00015 • Иизм + 0,003 • Цмакс) | |||
| Диапазон воспроизведения (измерения) силы постоянного тока, А | от 0 до 240 | от 0 до 120 | от 0 до 240 | от 0 до 120 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А | ± (0,0003 • Густ + 0,002 • 1макс) | |||
| Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А | ± (0,0003 • Гизм + 0,001 • Гмакс) | ± (0,0003 • Гизм + 0,0008 Гмакс) | ± (0,0003 • Гизм + 0,005 • Гмакс) | ± (0,0003 • Гизм + 0,0008 Гмакс) |
| Диапазон воспроизведения (измерения) электрической мощности, Вт | от 0 до 600 | от 0 до 1200 | ||
| Пределы допускаемой абсолютной погрешности воспроизведения электрической мощности, Вт | ± (0,001 • Руст + 0,001 • Р макс) | |||
| Пределы допускаемой абсолютной погрешности измерения электрической мощности на входе, Вт | ± (0,001 • Ризм + 0,001 • Р макс) | |||
| Диапазон установки элетри-ческого сопротивления, Ом | от 0,03 до 10000 | |||
Продолжение таблицы 2
| Характеристика | Значение для моделей | |||
| ТЕКО-9610 | ТЕКО-9611 | ТЕКО-9612 | ТЕКО-9613 | |
| Диапазон воспроизведения (измерения) напряжения постоянного тока, В | от 0,1 до 150 | от 0,1 до 500 | от 0,1 до 150 | от 0,1 до 500 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В | ± (0,0003 • Цуст + 0,002 • Цмакс) | |||
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока на входе, В | ± (0,00015 • Цизм + 0,003 • Цмакс) | |||
| Диапазон воспроизведения (измерения)силы постоянного тока, А | от 0 до 240 | от 0 до 120 | от 0 до 240 | от 0 до 120 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А | ± (0,0003 • 1уст + 0,002 • 1макс) | |||
Окончание таблицы 2
| Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А | ± (0,0003 • 1изм + 0,001 • 1макс) | ± (0,0003 • 1изм + 0,0008 1макс) | ± (0,0003 • 1изм + 0,005 • 1макс) | ± (0,0003 • 1изм + 0,0008 1макс) |
| Диапазон воспроизведения (измерения)электрической мощности, Вт | от 0 до 1800 | от 0 до 2400 | ||
| Пределы допускаемой абсолютной погрешности воспроизведения электрической мощности, Вт | ± (0,001 • Руст + 0,001 • Р макс) | |||
| Пределы допускаемой абсолютной погрешности измерения электрической мощности на входе, Вт | ± (0,001 • Ризм + 0,001 • Р макс) | |||
| Диапазон установки электрического сопротивления, Ом | от 0,03 до 10000 | |||
Примечания:
Uyc-r - воспроизводимое значение напряжения постоянного тока; иизм -измеренное значение напряжения постоянного тока; имакс - максимальное значение напряжения постоянного тока; 1уст - воспроизводимое значение силы постоянного тока;
1изм -измеренное значение силы постоянного тока;
1макс - максимальное значение силы постоянного тока;
Ризм- измеренное значение электрической мощности;
Руст - воспроизводимое значение электрической мощности;
Рмакс - максимальное значение электрической мощности
Таблица 3 - Основные технические характеристики нагрузок электронных серии ТЕКО-9000
| Характеристика | Значение для моделей | ||
| ТЕКО-9601 ТЕКО-9602 ТЕКО-9603 ТЕКО-9604 ТЕКО-9605 | 6 7 8 9 0000 6666 9999 ---- О О О О КККК ЕЕЕЕ ТТТТ | ТЕКО-9610 ТЕКО-9611 ТЕКО-9612 ТЕКО-9613 | |
| Напряжение сети питания, В | 110/220 + 10% | ||
| Частота сети питания, Гц | от 47 до 63 | ||
| Габаритные размеры (высота х ширина х глубина), мм | 108 х 214 х 365 | 104 х 428 х 454 | 207x428x454 |
| Масса, кг, не более | 3,5 | 18 | 32 |
Знак утверждения типа наносят на лицевую панель базового блока нагрузок методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки нагрузок электронных серии ТЕКО-9000
| Наименование | Количество |
| Сетевой кабель питания | 1 шт. |
| Предохранитель | 2 шт. |
| Методика поверки | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
Поверка нагрузок электронных серии ТЕКО-9000 осуществляется по документу МП-051/551-2014 «Нагрузки электронные серии ТЕКО-9000», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 20 марта 2014 г.
Перечень основных средств, применяемых при поверке:
- мультиметр 3458А
диапазон измерения напряжения постоянного тока: 0 - 1000 В;
пределы допускаемой абсолютной погрешности измерения (DU): ± (0,5 10-6 - 2,5 10-6) U;
- источник питания постоянного тока N8762A предел воспроизведения напряжения постоянного тока: 600 В;
предел допускаемой абсолютной погрешности воспроизведения (DU): ± (0,00025 U + 450 мВ); предел воспроизведения силы постоянного тока: 8,5 А;
предел допускаемой абсолютной погрешности установки (DI): ± (0,001 I + 25,5 мА);
- источник питания постоянного тока N8732A предел воспроизведения напряжения постоянного тока: 10 В;
предел допускаемой абсолютной погрешности воспроизведения (DU): ± (0,00025 U + 5 мВ); предел воспроизведения силы постоянного тока: 330 А;
предел допускаемой абсолютной погрешности установки (DI): ± (0,001 I + 660 мА);
- катушка электрического сопротивления Р310 номинальное сопротивление: 0,001 Ом;
класс точности: 0,02;
- катушка электрического сопротивления Р323 номинальное сопротивление: 0,0001 Ом;
класс точности: 0,05
Методы измерений с помощью нагрузок электронных серии ТЕКО-9000 указаны в документе «Нагрузки электронные серии ТЕКО-9000. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к нагрузкам электронным серии ТЕКО-9000
1. ТУ-42241/551-2014. «Нагрузки электронные серии ТЕКО-9000 Технические условия».
Лист № 7 Всего листов 7
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
