| Номер в госреестре | 57584-20 |
| Наименование СИ | Нагрузки электронные |
| Обозначение типа СИ | ТЕКО-9000 |
| Изготовитель | АО "ТЕСТПРИБОР", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 28.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Нагрузки электронные ТЕКО-9000 (далее по тексту - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы тока, электрической мощности).
Принцип действия нагрузок основан на формировании электрического сопротивления переменной величины, значение которого задается в соответствии с установленными значениями напряжения и силы тока на входе нагрузки и выбранными режимами работы. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка значений параметров производится с помощью кнопок и регуляторов, расположенных на лицевой панели нагрузок.
Нагрузки обеспечивают работу в режимах стабилизации силы постоянного тока, стабилизации напряжения постоянного тока, стабилизации мощности постоянного тока и стабилизации электрического сопротивления.
Конструктивно нагрузки представляют собой лабораторные приборы настольного исполнения с возможностью установки в приборную стойку.
Нагрузки электронные ТЕКО-9000 выпускаются в следующих модификациях ТЕКО-9602, ТЕКО-9604, ТЕКО-9606, ТЕКО-9607, ТЕКО-9608, ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В, ТЕКО-9634, ТЕКО-9635, ТЕКО-9635В которые отличаются максимальной электрической мощностью, диапазонами токов и напряжений, расположением входных клемм и органов управления.

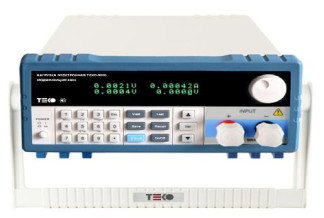

Общий вид средства измерений представлен на рисунках 1-6.
Схема пломбировки нагрузок от несанкционированного доступа представлена на рисунке 7.
Т=<»
Рисунок 3 -Общий вид средства измерений модификаций ТЕКО-9608, ТЕКО-9612,
ТЕКО-9610, ТЕКО-9611
V *
Рисунок 6 -Общий вид средства измерений модификаций ТЕКО-9635, ТЕКО-9635В
Конструкция нагрузок исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТЕКО Control Firmware |
| Номер версии (идентификационный номер) ПО | не ниже V2.8 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений/измерений напряжения постоянного тока, В для модификаций: - ТЕКО-9602, ТЕКО-9604, ТЕКО-9608, ТЕКО-9612, ТЕКО-9617, ТЕКО-9618, ТЕКО-9634, ТЕКО-9635 -ТЕКО-9606, ТЕКО-9610 - ТЕКО-9607, ТЕКО-9611, ТЕКО-9617В, ТЕКО-9618В, ТЕКО-9635В | от 0,1 до 150 от 0 до 150 от 0,1 до 500 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В для модификаций: - ТЕКО-9602, ТЕКО-9604, ТЕКО-9606, ТЕКО-9608, ТЕКО-9610, ТЕКО-9612, ТЕКО-9617, ТЕКО-9618, ТЕКО-9634, ТЕКО-9635 - ТЕКО-9607, ТЕКО-9611, ТЕКО-9617В, ТЕКО-9618В, ТЕКО-9635В | ±(0,0003 • Иуст + 0,002 • Цмакс) ±(0,0003 • Иуст + 0,005 • Имакс) |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В для модификаций: - ТЕКО-9602, ТЕКО-9604, ТЕКО-9606, ТЕКО-9608, ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, ТЕКО-9617, ТЕКО-9618, ТЕКО-9634, ТЕКО-9635 - ТЕКО-9607, ТЕКО-9617В, ТЕКО-9618В, ТЕКО-9635В | ± (0,00015 • Иизм + 0,003 • Имакс) ± (0,0003 • Иизм + 0,005 • Имакс) |
| Диапазон воспроизведений/измерений силы постоянного тока, А для модификаций: - ТЕКО-9602, ТЕКО-9607 - ТЕКО-9604 -ТЕКО-9606, ТЕКО-9611, ТЕКО-9617В, ТЕКО-9618В - ТЕКО-9608, ТЕКО-9610, ТЕКО-9612, ТЕКО-9617, ТЕКО-9618, ТЕКО-9635В - ТЕКО-9634, ТЕКО-9635 | от 0 до 30 от 0 до 60 от 0 до 120 от 0 до 240 от 0 до 500 |
| Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А для модификаций: - ТЕКО-9602, ТЕКО-9604, ТЕКО-9607 - ТЕКО-9606, ТЕКО-9608, ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В -ТЕКО-9634, ТЕКО-9635 -ТЕКО-9635В | ±(0,0003 • 1уст + 0,005 • 1макс) ±(0,001 • 1уст + 0,005 • 1макс) ±(0,0015 • 1уст + 0,02 • 1макс) ±(0,0015 • 1уст + 0,01 • 1макс) |
| Наименование характеристики | Значение | |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А для модификаций: - ТЕКО-9602, ТЕКО-9604 | ± (0,003 • 1изм + 0,008 | • 1макс) |
| - ТЕКО-9606, ТЕКО-9608 | ± (0,001 • 1изм + 0,005 | • 1макс) |
| - ТЕКО-9607 | ± (0,0003 • 1изм + 0,005 | • 1макс) |
| - ТЕКО-96Ю,ТЕКО-9612 | ± (0,001 • 1изм + 0,01 | 1макс) |
| - ТЕКО-9611 | ± (0,001 • 1изм + 0,08 | 1макс) |
| - ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В | ± (0,001 • 1изм + 0,008 | • 1макс) |
| - ТЕКО-9634, ТЕКО-9635 | ± (0,0015 • 1изм + 0,02 | • 1макс) |
| - ТЕКО-9635В | ± (0,0015 • 1изм + 0,01 | • 1макс) |
| Диапазон воспроизведений/измерений электрической мощности, Вт для модификаций: - ТЕКО-9602, ТЕКО-9604 | от 0 до 300 | |
| - ТЕКО-9606, ТЕКО-9607 | от 0 до 600 | |
| - ТЕКО-9608 | от 0 до 1200 | |
| - ТЕКО-9610, ТЕКО-9611 | от 0 до 1800 | |
| - ТЕКО-9612 | от 0 до 2400 | |
| - ТЕКО-9617, ТЕКО-9617В | от 0 до 3600 | |
| -ТЕКО-9618, ТЕКО-9618В | от 0 до 6000 | |
| -ТЕКО-9634 | от 0 до 10000 | |
| -ТЕКО-9635, ТЕКО-9635В | от 0 до 15000 | |
| Пределы допускаемой абсолютной погрешности воспроизведений электрической мощности, Вт для модификаций: - ТЕКО-9602, ТЕКО-9604, ТЕКО-9606, ТЕКО-9607, ТЕКО-9608, ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, | ± (0,001 • Руст + 0,1 • | Рмакс) |
| ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В - ТЕКО-9634 | ± (0,0015 • Руст + 0,2 • | Рмакс) |
| - ТЕКО-9635, ТЕКО-9635В | ± (0,0015 • Руст + 0,1 • | Р макс) |
| Пределы допускаемой абсолютной погрешности измерений электрической мощности, Вт для модификаций: - ТЕКО-9602, ТЕКО-9604, ТЕКО-9606, ТЕКО-9607, ТЕКО-9608, ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, | ± (0,001 • Ризм + 0,1 | Р макс) |
| ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В - ТЕКО-9634, ТЕКО-9635, ТЕКО-9635В | ± (0,002 • Ризм + 0,15 | • Р макс) |
| Примечания: 1 иуст - заданное значение напряжения постоянного тока, В 2 иизм - измеренное значение напряжения постоянного тока, В | ||
| 3 имакс - максимальное значение напряжения постоянного тока, В | ||
| 4 1уст - заданное значение силы постоянного тока, А 5 1изм -измеренное значение силы постоянного тока, А 6 1макс - максимальное значение силы постоянного тока, А 7 Ризм- измеренное значение электрической мощности, Вт 8 Руст - заданное значение электрической мощности, Вт 9 Рмакс - максимальное значение электрической мощности, Вт | ||
| Наименование характеристики | Значение |
| Диапазон установки электрического сопротивления, Ом | от 0,03 до 10000 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 110/230 ± 10 % от 48 до 52 |
| Габаритные размеры (высота х ширина х глубина), мм, не более для модификаций: - ТЕКО-9602, ТЕКО-9604 - ТЕКО-9606, ТЕКО-9607 - ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, ТЕКО-9608 - ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В - ТЕКО-9635, ТЕКО-9635В - ТЕКО-9634 | 108 х 214 х 365 104 х 428 х 435,5 207 х 428 х 453,5 465 х 575 х 355 1880 х 700 х 700 1280 х 800 х 800 |
| Масса, кг, не более, для модификаций: - ТЕКО-9602, ТЕКО-9604 - ТЕКО-9606, ТЕКО-9607 - ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, ТЕКО-9608 - ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В - ТЕКО-9634, ТЕКО-9635, ТЕКО-9635В | 6,5 17.6 31.6 70 300 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от 0 до +40 от 30 до 90 от 84 до 106 |
наносится на лицевую панель нагрузок электронных в виде наклейки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Нагрузка электронная | ТЕКО-9602, ТЕКО-9604, ТЕКО-9606, ТЕКО-9607, ТЕКО-9608, ТЕКО-9610, ТЕКО-9612, ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В, ТЕКО-9634, ТЕКО-9635, ТЕКО-9635В | 1 шт. |
| Руководство по эксплуатации | ТАСФ.411131.001 РЭ | 1 экз. |
| Паспорт | ТАСФ.411131.001 ПС | 1 экз. |
| Методика поверки | РТ-МП-6697-551-2019 | 1 экз. |
| Сетевой кабель | - | 1 шт. |
осуществляется по документу РТ-МП-6697-551-2019 «ГСИ. Нагрузки электронные ТЕКО-9000. Методика поверки», утвержденному ФБУ «Ростест-Москва» 10 декабря 2019 г.
Основные средства поверки:
- источник питания постоянного тока регулируемый GPR-100H05D (регистрационный номер в Федеральном информационном фонде 30165-05);
- источник питания постоянного тока АКИП-1149-200-120 (регистрационный номер в Федеральном информационном фонде 65409-16);
- источник питания постоянного тока программируемый серии Genesys™ мощностью 10/15 кВт, модификация Gen 10-1000 (регистрационный номер в Федеральном информационном фонде 46686-11);
- шунт токовый PCS-71000A (регистрационный номер в Федеральном информационном фонде 68945-17);
- шунт измерительный стационарный взаимозаменяемый 75ШСМ.М (регистрационный номер в Федеральном информационном фонде 40474-09);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
ТУ ТАСФ.411131.001 Нагрузки электронные ТЕКО-9000. Технические условия
