Мультиметры цифровые Fluke 106 и Fluke 107 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного тока, напряжения и силы переменного тока, электрического сопротивления, частоты сигналов, а также электрической ёмкости.
Мультиметры цифровые Fluke 106 и Fluke 107 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного тока, напряжения и силы переменного тока, электрического сопротивления, частоты сигналов, а также электрической ёмкости.
| Номер в госреестре | 57587-14 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | Fluke 106 и Fluke 107 |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2014 |
| Срок свидетельства | 01.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Методика поверки | скачать |
Мультиметры цифровые Fluke 106 и Fluke 107 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного тока, напряжения и силы переменного тока, электрического сопротивления, частоты сигналов, а также электрической ёмкости.
Конструктивно мультиметры выполнены в ударопрочном пылезащитном корпусе и представляет собой портативные цифровые приборы, питающиеся от двух элементов питания типа ААА или аналогичных. Внешний вид мультиметров представлен на рисунке 1.
S1MV ■ \
• 'Л* (Й1Д, T3MFTFP
HOLD Hz%
_ mV Q V +
mV П
C'Ottv :'r’ ' V fi ■ ia*-—^иу-—i FUSED CAT Ж
-10*-,J—saov-
FUSED CAT1
A ^ Ti
Fluke 107
Fluke 106

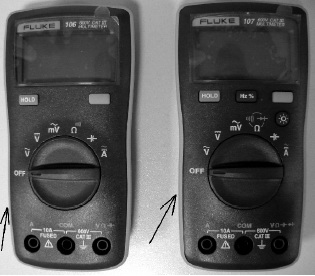

Рисунок 1 - Внешний вид мультиметров
Принцип действия мультиметров основан на преобразовании аналоговых входных сигналов в цифровую форму быстродействующим АЦП с последующей индикацией сигналов на цифровом дисплее.
На передней панели мультиметров расположены: жидкокристаллический дисплей, разъёмы для подключения соединительных проводов, клавиши управления, а также переключатель режимов работы.
Различие моделей мультиметров заключается в наличии у модели Fluke 107 режима измерения частоты сигналов переменного тока.
Конструкция мультиметров исключает возможность несанкционированного влияния на программное обеспечение мультиметров и измерительную информацию. Идентификационные данные программного обеспечения мультиметров представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения мультиметров
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
№ версии ПО |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления идентификатора ПО |
|
ПО для мультиметров цифровых Fluke 106 и Fluke 107 |
Fluke 10х Firmware |
v 1.0 |
Отсутствует |
Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «А».
Основные метрологические и технические характеристики мультиметров приведены в таблицах 2 - 9.
Таблица 2 - Измерение напряжения постоянного тока
|
Верхняя граница диапазона, В |
Пределы допускаемой основной абсолютной погрешности |
|
|
Модель Fluke 106 |
Модель Fluke 107 |
|
|
6 |
± (0,005 U + 0,003 В) |
± (0,005 U + 0,003 В) |
|
60 |
± (0,005 U + 0,03 В) |
± (0,005 U + 0,03 В) |
|
600 |
± (0,005 U + 0,3 В) |
± (0,005 U + 0,3 В) |
|
Примечание - |
J - показания мультиметра |
|
Таблица 3 - Измерение напряжения переменного тока
|
Верхняя граница диапазона |
Пределы допускаемой основной абсолютной погрешности |
|
|
Модель Fluke 106 |
Модель Fluke 107 |
|
|
600 мВ |
± (0,03 U + 0,3 мВ) |
± (0,03 U + 0,3 мВ) |
|
6 В |
± (0,01 U + 0,003 В) |
± (0,01 U + 0,003 В) |
|
60 В |
± (0,01 U + 0,03 В) |
± (0,01 U + 0,03 В) |
|
600 В |
± (0,01 U + 0,3 В) |
± (0,01 U + 0,3 В) |
Примечания
1 Диапазон частот от 40 до 500 Гц
2 U - показания мультиметра
Таблица 4 - Измерение силы постоянного тока
|
Верхняя граница диапазона, А |
Пределы допускаемой основной абсолютной погрешности |
|
|
Модель Fluke 106 |
Модель Fluke 107 |
|
|
4 |
± (0,015 I + 0,003 А) |
± (0,015 I + 0,003 А) |
|
10 |
± (0,015 I + 0,03 А) |
± (0,015 I + 0,03 А) |
|
Примечания - I - показания мультиметра |
||
Таблица 5 - Измерение силы переменного тока
|
Верхняя |
Пределы допускаемой основной абсолютной погрешности |
|
|
граница диапазона, A |
Модель Fluke 106 |
Модель Fluke 107 |
|
4 |
± (0,015 I + 0,003 А) |
± (0,015 I + 0,003 А) |
|
10 |
± (0,015 I + 0,03 А) |
± (0,015 I + 0,03 А) |
|
Примечания 1 I - показания мультиметра 2 Диапазон частот от 40 до 200 Г ц |
||
Таблица 6 - Измерение электрического сопротивления
|
Верхняя граница диапазона |
Пределы допускаемой основной абсолютной погрешности |
|
|
Модель Fluke 106 |
Модель Fluke 107 |
|
|
400 Ом |
± (0,005 R + 0,3 Ом) |
± (0,005 R + 0,3 Ом) |
|
4 кОм |
± (0,005 R + 0,002 кОм) |
± (0,005 R + 0,002 кОм) |
|
40 кОм |
± (0,005 R + 0,02 кОм) |
± (0,005 R + 0,02 кОм) |
|
400 кОм |
± (0,005 R + 0,2 кОм) |
± (0,005 R + 0,2 кОм) |
|
4 МОм |
± (0,005 R + 0,002 МОм) |
± (0,005 R + 0,002 МОм) |
|
40 МОм |
± (0,015 R + 0,03 МОм) |
± (0,015 R + 0,03 МОм) |
|
Примечания - R - показания мультиметра |
||
Таблица 7 - Измерение частоты напряжения переменного тока
|
Верхняя граница диапазона |
Пределы допускаемой основной абсолютной погрешности |
|
50 Гц |
± (0,001 F + 0,03 Гц) |
|
500 Гц |
± (0,001 F + 0,3 Гц) |
|
5 кГц |
± (0,001 F + 0,003 кГц) |
|
50 кГц |
± (0,001 F + 0,03 кГц) |
|
100 кГц |
± (0,001 F + 0,3 кГц) |
|
Примечания |
|
|
1 Только для модели Fluke 107 |
|
|
2 F - показания мультиметра |
|
Таблица 8 - Измерение электрической емкости
|
Верхняя граница диапазона |
Пределы допускаемой основной абсолютной погрешности |
|
|
Модель Fluke 106 |
Модель Fluke 107 |
|
|
50 нФ |
± (0,02 C + 0,05 нФ) |
± (0,02 C + 0,05 нФ) |
|
500 нФ |
± (0,02 C + 0,5 нФ) |
± (0,02 C + 0,5 нФ) |
|
5 мкФ |
± (0,05 C + 0,005 мкФ) |
± (0,05 C + 0,005 мкФ) |
|
50 мкФ |
± (0,05 C + 0,05 мкФ) |
± (0,05 C + 0,05 мкФ) |
|
500 мкФ |
± (0,05 C + 0,5 мкФ) |
± (0,05 C + 0,5 мкФ) |
|
1000 мкФ |
± (0,05 C + 5 мкФ) |
± (0,05 C + 5 мкФ) |
|
Примечания - С - показания мультиметра |
||
Таблица 9 - Основные технические характеристики мультиметров
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °С |
от 0 до + 40 |
|
В пределах рабочего диапазона для температур менее +18 °С и более +28 °С температурный коэффициент составляет: 0,1 х (указанная погрешность) / °С |
|
|
Относительная важность, % |
от 0 до 90 при температуре от 0 °С до 30 °С |
|
Габаритные размеры(длина х ширина х высота), мм |
142 х 69 х 28 |
|
Масса, г, не более |
200 |
Знак утверждения типа наносится в виде наклейки на нижнюю поверхность корпуса мультиметров в соответствии с рисунком 2, а также типографским методом на титульные листы эксплуатационной документации.
В комплект поставки входят: мультиметр
- 1 шт.;
- 1 компл.;
- 1 шт.;
- 1 компл.;
- 1 экз.
измерительные провода руководство пользователя элементы питания (установлены) методика поверки
Поверка осуществляется в соответствии с документом МП 57587-14 «Мультиметры цифровые Fluke 106 и Fluke 107. Методика поверки», утвержденным ФГУП «ВНИИМС»
17.04.2014 г.
Основное оборудование, необходимое для поверки:
- калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В, пределы допускаемой погрешности: ±
0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон
воспроизведения силы постоянного тока: 0 - 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц - 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 - 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ - 110 мФ, пределы допускаемой погрешности : ± 0,4 %.
Мультиметры цифровые Fluke 106 и Fluke 107. Руководство пользователя.
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым Fluke 106 и Fluke 107
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
