| Номер в госреестре | 57592-14 |
| Наименование СИ | Аппаратура измерительно-управляющая для вибрационных испытаний |
| Обозначение типа СИ | LASER (COMET) |
| Изготовитель | "Bruel & Kjaer Sound & Vibration Measurement A/S", Дания |
| Год регистрации | 2014 |
| Срок свидетельства | 06.06.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура измерительно-управляющая для вибрационных испытаний LASER (COMET) (далее-аппаратура) предназначена для измерения параметров вибрации и управления вибростендами в контуре с обратной связью, обеспечивая измерение, настройку и поддержание заданных режимов работы вибростендов.
Принцип работы аппаратуры основан на приеме, усилении и преобразовании аналоговых сигналов от вибропреобразователей, формировании сигнала рассогласования для управления вибростендом и обмене информацией с персональным компьютером. С помощью программного обеспечения производится формирование заданий на проведение испытаний, формирование сигнала рассогласования, анализ виброотклика, автоматическое регулирование и поддержание параметров вибростенда, а также протоколирование результатов испытаний.
В состав аппаратуры входят следующие основные узлы:
— от 2 до 16 входных измерительных каналов, предназначенных для работы с датчиками, имеющими выход по напряжению (типа DeltaTron, ICP);
— один выходной канал управления;
— встроенный калибровочный кварцевый генератор;
— интерфейс связи с компьютером.
Каждый измерительный канал включают в себя:
— 8-ми разрядный аттенюатор входных сигналов, усилитель, снабженный частотными фильтрами, 24-х разрядный аналого-цифровой преобразователь входных сигналов.
Первичные преобразователи в состав аппаратуры не входят.
По результатам анализа входных сигналов аппаратура формирует выходной управляющий сигнал, который подаётся на усилитель мощности вибростенда.
Различие модификаций LASER и COMET заключаются только в конструктивном исполнении корпуса: модификация LASER выполнена в горизонтальном корпусе, COMET-в вертикальном. Остальные характеристики идентичны.
Внешний вид аппаратуры измерительно-управляющей для вибрационных испытаний LASER (COMET) приведен на рисунках 1-2.

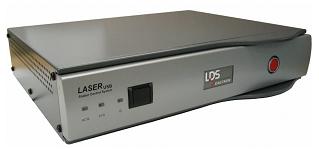

Рисунок 1- Аппаратура измерительно-управляющая для вибрационных испытаний
LASER
COMET
Программное обеспечение (ПО) служит для передачи измерительных данных, поступающих от датчиков в измерительно-вычислительный модуль с целью сбора, обработки, и управления алгоритмом работы системы. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисленния цифрового идентификатора программного обеспечения |
| Vibration Control Software | VCS | V8.1 | 2cf735f5c2c3d5 d82088d71a9b0 4e363 | MD5 |
| Vibration Control Software | VCS | V9.0 | 9781c1f01e3dc3 51262af66f5a87 429e | MD5 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений: виброускорения, м/с2 (при заданном коэффициенте преобразования 1В/м с-2) виброскорости, м/с (при заданном коэффициенте преобразования 1В/м с виброперемещения, мм (при заданном коэффициенте преобразования 1В/мм | ±10 |
| Пределы допускаемой относительной погрешности измерения синусоидального виброускорения, виброскорости и виброперемещения, дБ | ±0,08 |
| Диапазон рабочих частот, кГц | Св. 0 до 21 |
| Диапазон входного напряжения аналоговых входов, В (пик.) | ±10 |
| Условия эксплуатации: | |
| Диапазон рабочих температур , 0С: | От +5 до +45 |
| Габаритные размеры, В*Г*Ш, мм, не более | 206x340x89 |
| Масса, кг, не более | 3,1 |
Знак утверждения типа наносится на корпус систем методом наклейки и на Руководство по эксплуатации типографским способом.
| Аппаратура измерительно-управляющая для вибрационных испытаний LASER (COMET) | 1 шт. |
| Комплект программного обеспечения, включая калибровочные файлы и лицензионный файл на цифровом носителе | 1 компл. |
| Сертификат калибровки | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Кабель соединительный | 2 шт. |
| Кабель питания | 1 шт. |
| Методика поверки | 1экз. |
осуществляется по документу МП 57592-14 «Аппаратура измерительно-управляющая для вибрационных испытаний LASER (COMET) фирмы «Brnel & Kj^r Sound & Vibration Measurement A/S», Дания. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 марта 2014 г.
Основным средством поверки является цифровой мультиметр Agilent 34411А (г/р №33921-07).
Руководство по эксплуатации «Аппаратура измерительно-управляющая для вибрационных испытаний LASER (COMET). Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре измерительно-управляющей для вибрационных испытаний LASER (COMET)
Техническая документация фирмы «Brnel & Kj^r Sound & Vibration Measurement A/S»,
Дания.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
