| Номер в госреестре | 57593-14 |
| Наименование СИ | Регистраторы грозовой опасности |
| Обозначение типа СИ | Алвес 7.04 |
| Изготовитель | ООО "Алвес", г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 06.06.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Регистраторы грозовой опасности «Алвес 7.04» (далее регистраторы) предназначены для измерения времени задержки сигналов источников электромагнитного излучения (ЭМИ) в сверх-длинноволновом (СДВ) диапазоне, в том числе молниевых разрядов, по отношению к сигналам точного времени.
Принцип действия регистраторов основан на измерении времени прихода электрической компоненты сигнала от источника ЭМИ по отношению к секундной отметке сигналов точного времени систем GPS.
При работе в составе многопунктовых пеленгационных сетей местоопределения гроз (ПСМГ), определение местоположения молниевого разряда происходит путём измерения моментов времени приема сигнала сетью регистраторов (не менее четырех). Зафиксированные моменты времени передаются от регистраторов на сервер отображения информации, где производится вычисление координаты молниевого разряда разностно-дальномерным методом.
Конструктивно регистраторы представляют собой антенный модуль и рабочее место оператора.
Антенный модуль состоит из внешней антенны регистрации электрической компоненты ЭМИ, антенны GPS приемника, блоков предварительного усиления и фильтрации низких и высоких частот, размещенных в корпусе, обеспечивающем защиту от неблагоприятных условий внешней среды. Монтаж антенного модуля производится на несущую стойку.
Рабочее место оператора представляет собой персональный компьютер с предустановленным автономным программным обеспечением (ПО «Алвес7.04»), блок АЦП и GPS приемник.

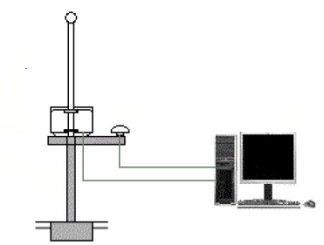

Антенна GPS приемника через кабель подключается к входу приемника, установленного в корпусе ПК. Секундные импульсы с GPS приемника обрабатываются и поступают на блок АЦП. Общий вид и регистраторов приведен на рисунке 1.
Регистраторы работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией с сервером регистраторы оборудованы сетевой картой с интерфейсом связи LAN.
О
1
Лист № 2 Всего листов 4
Пломбирование регистраторов грозовой опасности «Алвес 7.04» производится при установке путем пломбирования защитного корпуса антенного модуля (рис. 2).
О
1
ш.
s
Рис.2 Схема пломбирования регистраторов грозовой опасности «Алвес 7.04»: 1 - пломбы.
Регистраторы грозовой опасности «Алвес 7.04» имеют автономное программное обеспечение «Алвес7.04» (ПО «Алвес7.04»). Автономное ПО «Алвес7.04» обеспечивает отображение и архивирование результатов измерений, проверку состояния и управление системами регистратора. ПО «Алвес7.04» являются полностью метрологически значимым. Идентификационные данные программного обеспечения:
Таблица 2_
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Alves704.exe | не ниже 5.0.2 | 75A9C12B для файла Alves704.exe | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 3
| Наименование характеристики | Значения характеристики |
| Диапазон измерений времени задержки сигналов ЭМИ, с | от 0 до 1 |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, с | ±3 10-6 |
| Максимальное число импульсов ЭМИ, регистрируемых за 1 секунду | 1 |
| Напряжение питания от сети переменного тока частотой 50 Гц, В | 220±20 |
| Потребляемая мощность, не более, Вт | 300 |
| Средняя наработка на отказ, ч | 10000 |
| Срок службы, лет | 8 |
| Условия эксплуатации Для антенного модуля: |
| - температура воздуха, oC - относительная влажность воздуха, % Для рабочего места оператора: o/~' - температура воздуха, C - относительная влажность воздуха, % | от м от 0 до 98 п от 0 до 80 п | инус 50 д ри темпе т 1 до 40 ри темпе | (о 50 ратуре 25 oC ратуре 25 oC | ||
| Габаритные размеры, масса | длина, мм | ширина, мм | высота, мм | диаметр, мм | масса, кг |
| Антенна регистрации электрической компоненты ЭМИ | - | - | 400 | 30 | 5 |
| Защитный корпус антенного модуля | 70 | 190 | 190 | - | |
| Несущая стойка | - | - | 1000 | 50 | |
| Антенна GPS | 80 | 100 | 1 | ||
| ПК с приемником GPS | 500 | 250 | 500 | - | 10 |
Знак утверждения типа наносится на титульный лист формуляра типографским методом и на защитный корпус антенного модуля путем гравировки.
Таблица 4
| Наименование | Количество |
| Антенный модуль | 1 |
| Рабочее место оператора | 1 |
| Стойка с опорными фланцами | 1 |
| Комплект кабелей | 1 |
| Паспорт ПС «Регистраторы грозовой опасности «Алвес 7.04» | 1 |
| Руководство по эксплуатации РЭ «Регистраторы грозовой опасности «Алвес 7.04» | 1 |
| Методика поверки МП 2551-0102-2013 «Регистраторы грозовой опасности «Алвес 7.04» | 1 |
осуществляется по методике поверки МП 2551-0102-2013 «Регистраторы грозовой опасности «Алвес 7.04», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.12.2013 года.
Перечень эталонов, применяемых при поверке:
1. Источник временных сдвигов И1-8, диапазон (0 - 1) с, цена младшего разряда 0,1 нс, погрешность ±0,05 нс.
приведены в руководстве по эксплуатации «Регистраторы грозовой опасности «Алвес 7.04».
Нормативные и технические документы, устанавливающие требования к регистраторам грозовой опасности «Алвес 7.04»
1. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
3. ТУ 4213-247-31041642-2011 «Регистраторы грозовой опасности «Алвес 7.04»
вне сферы государственного регулирования.
