Приемники гидроакустические комбинированные КГП10, 57603-14

Назначение

Приемники гидроакустические комбинированные КГП 10 (далее приемники), предназначены для преобразования в водной среде колебательного смещения (градиента звукового давления или колебательной скорости) и звукового давления в пропорциональные электрические сигналы, с нормируемыми метрологическими характеристиками.

Описание

Конструктивно приемник представляет собой металлический обрезиненный шарообразный герметичный контейнер, внутри которого расположены преобразователь звукового давления и трехкомпонентный преобразователь градиента звукового давления. Предусилители приемника расположены в отдельном герметичном контейнере. Вывод электрических сигналов измерительных каналов, калибровка и питание предусилителей приемника осуществляется через несъемный герметичный кабель, заканчивающийся разъемом, выполненным в герметичном исполнении. Конструкция приемника неразборная.

Приемник обладает пространственно-избирательной чувствительностью и способен работать в условиях повышенных помех.

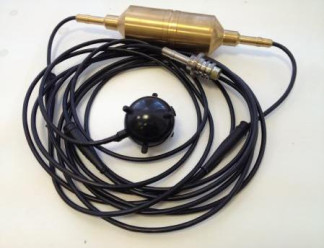

Гравировка названия и заводской номер приемника сделаны на кабельном разъеме. Внешний вид приемника показан на рисунке 1.

Технические характеристики

Количество измерительных каналов (далее - каналов) звукового давления .................. 1.

Количество измерительных каналов градиента давления..........................................3.

Рабочий диапазон частот, Гц :

-    канала звукового давления.........................................................от 5 до 10000;

-    каналов градиента давления.......................................................от 100 до 10000.

Чувствительность на частоте 1000 Гц (коэффициент преобразования), мВ/Па:

-    канала звукового давления............................................................... 10 - 40;

-    каналов градиента давления.................................................................. 1 - 3;

Динамический диапазон, дБ, не менее.................................................................90.

Пределы допускаемой относительной погрешности чувствительности, дБ:

-    канала звукового давления........................................................................ ± 2;

-    каналов градиента давления:

в диапазоне частот от 100 до 1000 Гц.................................................. ± 2;

в диапазоне частот от 1000 до 10000 Гц..................................................± 3.

Коэффициент калибровки каналов, дБ:

-    канала звукового давления........................................................... 0,1 - 0,5;

-    каналов градиента давления................................................................1 - 3.

Неравномерность амплитудно-частотной характеристики, дБ:

-    канала звукового давления:

в диапазоне частот от 100 до 3000 Гц, не более..........................................2;

в диапазоне частот от 3000 до 10000 Гц, не более....................................... 6;

-    каналов градиента давления:

в диапазоне частот от 100 до 3000 Гц, не более...........................................2;

в диапазоне частот от 3000 до 10000 Гц, не более........................................6.

Уровни собственных шумов относительно 20 мкПа в третьоктавных полосах частот:

-    канала звукового давления, дБ, не более............................................. 45;

-    каналов градиента давления - ограничены сверху ломаной линией, проходящей через точки с координатами: 100 Гц -70 дБ; 500 Гц - 60 дБ; 1000 Гц - 55 дБ;

10000 Гц - 40 дБ.

Максимальный выходной сигнал при коэффициенте нелинейных искажений не более 1%, В:

-    канала давления, не менее .....................................................................1;

-    канала градиента давления, не менее .......................................................1.

Показатель асимметрии максимумов каналов градиента давления, дБ.......................± 1.

Отклонение характеристики направленности каналов градиента давления от дипольной в

углах ± 45°, (180 ± 45)° относительно оси максимальной чувствительности, дБ........± 2,5.

Неравномерность диаграммы направленности канала звукового давления, дБ,

не более....................................................................................................3,5.

Коэффициент деления каналов градиента давления, дБ, не менее............................ 14.

Полярность импульса выходного напряжения канала звукового давления при увеличении

внешнего давления.......................................................................положительная.

Полярность импульса выходного напряжения каналов градиента давления при воздействии силы в положительном    направлении измерительной оси

................................................................................................положительная.

Постоянная составляющая напряжения выходного сигнала, В, не более................... 0,1.

Сила тока, потребляемая по цепям электропитания положительного и отрицательного

напряжения, мА, не более........................................................................................ 50.

Входное сопротивление калибровочного входа, Ом, не менее................................. 600.

Минимальное сопротивление нагрузки, кОм ...................................................... 10.

Максимальная эл.емкость нагрузки, нФ..............................................................100.

Электрическое сопротивление изоляции, МОм, не менее........................................20.

Габаритные размеры :

-    диаметр, мм, не более...........................................................................53;

-    длина соединительного кабеля, м, не менее.............................................. 1,5.

Масса, кг, не более.......................................................................................0,3.

Напряжение питания постоянного тока, В................от минус 14 до минус 10; от 10 до 14.

Рабочие условия эксплуатации:

-    рабочая среда...................................................морская или пресная вода;

-    температура водной среды, °С..........................................от минус 4 до 35;

-    избыточное гидростатическое давление, МПа, не более..............................3.

-    средняя плотность приемника, кг/дм3........................................... 1,15 - 2,5.

Среднее время наработки до отказа, ч, не менее................................................ 5000.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист формуляра МГФК.406231.112ФО типографическим способом.

Комплектность

Комплектность поставки приемника приведена в таблице 1.

Таблица 1

Поверка

Осуществляется по документу « Приемники гидроакустические комбинированные КГП 10 Инструкция по поверке МГФК.406231.112ИСЗ », утвержденному руководителем ФГУП «ВНИИФТРИ».

Основные средства поверки:

Вторичный эталон ВЭТ 55-1-96 (рег.№ 2.1ZZT.0001.2012) диапазон частот от 1000 до 100000 Гц, границы суммарной относительной погрешности при доверительной вероятности Р = 0,99 не более ± 0,09.

Установка высшей точности УВТ 71-А-90: диапазон частот от 0,1 до 500 Гц при избыточном гидростатическом давлении от 0,1 до 50 МПа, границы суммарной относительной погрешности при доверительной вероятности Р = 0,99 не более ± 0,044.

Установка для градуировки векторных приемников У1: диапазон частот от 5 до 1000 Гц, границы суммарной относительной погрешности при доверительной вероятности Р = 0,99 не более ± 0,06.

Вольтметр универсальный цифровой В7-27А/1 (рег.№ 6396-77) : диапазон измерений постоянного напряжения от 0,1 мВ до 1000 В, пределы основной относительной погрешности ± 4 %, диапазон измерений переменного напряжения от 0,3 мВ до 1000 В с частотой в диапазоне от 20 Гц до 4 МГц; диапазон измерения постоянного тока от 1 нА до 200 мА, пределы основной относительной погрешности ± 0,5 % , зав.№ 680687, свидетельство о поверке № 6/610-073-12 действительно до 23.03.2013 г.

Осциллограф GOS-6031(рег.№ 29607-05): диапазон рабочих частот от 0 Гц до 100 МГ ц, пределы допускаемой погрешности коэффициентов отклонения ± 4 %, зав.№ Е1844959, свидетельство о поверке №1/150-021-12 действительно до 06.04.2013 г.

Измеритель нелинейных искажений СК6-13 (рег.№ 10227-85) : диапазон частот от 10 Гц до 120 кГц, диапазон измерений Кг от 0,003 до 100 %, пределы допускаемой абсолютной погрешности ± 0,1 Кг , зав.№ 0602135, свидетельство о поверке №1/160-057-12 действительно до 23.03.2013 г.

Анализатор сигналов третьоктавный двухканальный АС-Т2-КП (рег.№ 37979-08) : диапазон частот от 1 до 100000 Гц, пределы допускаемой относительной погрешности измерений мощности электрического сигнала в третьоктавных полосах частот ± 0,2 дБ, зав.№ 01, свидетельство о поверке № 11/25-001-12 действительно до 13.08.2014 г. Усилитель селективный У2-11(рег.№ 12129-90): диапазон частот от 1 Гц до 200 кГц, погрешность передачи ± 0,05 дБ, зав.№ 31035, свидетельство о поверке № 1/160-123-12 действительно до 14.05.2013г.

Генератор сигналов низкочастотный прецизионный Г3-122 (рег.№ 10237-85) : диапазон частот от 0,001 Гц до 2 МГц, пределы допускаемой относительной погрешности установки частоты ± 5-10" , зав.№ 920, свидетельство о поверке №1/160-093-12 действительно до 12.04.2013 г.

Сведения о методах измерений

Приемник гидроакустический комбинированный КГП 10. Руководство по эксплуатации МГФК.406231.112РЭ.

Нормативные и технические документы, устанавливающие требования к приемникам гидроакустическим комбинированным КГП 10.

Приемник гидроакустический комбинированный КГП 10. Технические условия МГФК.406231.112ТУ.

МИ 1620-92. ГСИ. Государственная поверочная схема для средств измерений звукового давления в водной среде в диапазоне частот 110-2 - 1106 Гц.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям.
