Приборы для измерения температуры 3800, 57609-14

Назначение

Приборы для измерения температуры модели 3800 (далее - прибор) предназначены измерения температуры при геотехническом мониторинге скважин, бетонных конструкциях зданий, туннелей метро и путепроводов, мостов, плотин и других инженерных сооружений.

Описание

Принцип действия приборов основан на измерениях внешним модулем приборов изменений температуры измеряемой среды. Основным измерительным элементом внешнего модуля является датчик с термочувствительным элементом (далее - термистор).

Термисторы имеют номинальное электрическое сопротивление 3 кОм, при температуре плюс 25 °С. Зависимость сопротивления термисторов типа NTC - обратная зависимость электрического сопротивления от измеряемой температуры.

Измеряемые электрические сигналы от термисторов внешних модулей приборов усиливаются и обрабатываются в считывающих устройствах приборов.

Конструктивно приборы состоят из внешних модулей, считывающих устройств (GK-401, GK-403, GK-404, GK-405, или MICR0-10 и MICR0-1000) и соединяющих их кабелей.

Приборы выпускаются следующих исполнений: 3800-1, 3800-2.

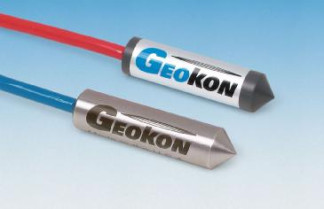

Термисторы внешних модулей приборов находятся в прочном защитном корпусе: у исполнений 3800-1 - из ПВХ, а у исполнений 3800-2 - из нержавеющей стали. Внешние модули прибора являются водонепроницаемыми.

Используемые термисторы имеют стабильную характеристику, и используются с первичной поверкой в течение всего времени эксплуатации.

Считывающие устройства предназначены для получения и преобразования аналоговых выходных сигналов от внешних модулей в цифровые сигналы, вывода информации на дисплей и передачи информации по интерфейсу RS-232. Также внешние модули работают в комплекте с промежуточными устройствами сбора и передачи данных (data logger) моделей 8002, 8020, 8021, 8025.

Для предотвращения несанкционированного доступа к термистору внешнего модуля приборов применяется герметичная заливка внешнего модуля специальными компаундами.

Технические характеристики

Диапазон измерений температуры, оС Пределы допускаемой абсолютной погрешности измерений температуры, С:

от минус 20 до плюс 50.

±0,5. 50 х 12.

0,007;

0,033.

15.

Габаритные размеры (Д х 0), мм Масса, кг, не более:

-    исполнения 3800-1

-    исполнения 3800-2 Средний срок службы, лет, не менее

Знак утверждения типа

наносится на маркировочную этикетку на корпусе прибора фотохимическим способом и на титульный лист руководства по эксплуатации методом печати.

Комплектность

1    Прибор для измерения температуры модели 3800 (исполнение по заказу)

-    1 шт.

-    1 экз. (на партию)

-    1 экз. (на партию)

2    Руководство по эксплуатации

3    Методика поверки МЦКЛ.0140.МП

Поверка

осуществляется в соответствии с документом МЦКЛ.0141.МП «Приборы для измерения температуры модели 3800. Методика поверки», утвержденным ГЦИ СИ КИП «МЦЭ»

09.04.2014 г.

Основные средства поверки:

-    цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых температур от минус 50 до плюс 650 °С, пределы допускаемой основной абсолютной погрешности в диапазоне от минус 50 до плюс 400 °С: ±0,031 °С;

-    термостат жидкостной серии «ТЕРМОТЕСТ», модификации «ТЕРМОТЕСТ-100», диапазон воспроизводимых температур от минус 30 °С до плюс 100 °С, нестабильность поддержания установленной температуры в течении 30 мин, не более ±0,01 °С, неравномерность температуры в рабочей ванне не более ±0,01 °С.

Сведения о методах измерений

изложены в Руководстве по эксплуатации на приборы для измерения температуры модели 3800.

Нормативные и технические документы, устанавливающие требования к приборам для измерения температуры модели 3800

1    ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.

2    Техническая документация «Geokon Incorporated», США.

Рекомендации к применению

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
