| Номер в госреестре | 57620-14 |
| Наименование СИ | Аппаратура измерительно-управляющая для вибрационных испытаний |
| Обозначение типа СИ | VENZO мод. 820, 880 |
| Изготовитель | "DynaTronic Corporation Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 10.06.2019 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура измерительно-управляющая для вибрационных испытаний VENZO моделей 820, 880 (далее-аппаратура) предназначена для измерения характеристик вибрации (виброскорости, виброускорения, виброперемещения) и управления вибростендами.
Принцип работы аппаратуры основан на приеме, усилении и преобразовании аналоговых сигналов от вибропреобразователей, формировании сигнала рассогласования для управления вибростендом и обмене информацией с персональным компьютером. С помощью программного обеспечения производится формирование заданий на проведение испытаний, формирование сигнала рассогласования, анализ виброотклика, автоматическое регулирование и поддержание параметров вибростенда, а также протоколирование результатов испытаний.
В состав аппаратуры входят следующие основные узлы:
— от 2 до 8 (в зависимости от модели) входных измерительных каналов, работающих с датчиками, имеющими выход по напряжению (типа DeltaTron, ICP) и по заряду (Charge);
— один или два (в зависимости от модели) выходных канала управления;
— встроенный калибратор;
— интерфейс связи с компьютером.
Каждый измерительный канал включают в себя:
— 8-ми разрядный аттенюатор входных сигналов, усилитель, снабженный частотными фильтрами, 24-х разрядный аналого-цифровой преобразователь входных сигналов.
По результатам анализа входных сигналов аппаратура формирует выходной управляющий сигнал, который подаётся на усилитель мощности вибростенда.
Внешний вид аппаратуры измерительно-управляющей для вибрационных испытаний VENZO моделей 820, 880 приведен на рисунках 1-2.

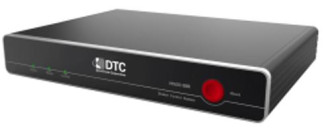

Рисунок 1- Аппаратура измерительно-управляющая для вибрационных испытаний VENZO модели 880.
Программное обеспечение (ПО) служит для передачи измерительных данных, поступающих от датчиков в измерительно-вычислительный модуль с целью сбора, обработки, и управления алгоритмом работы системы. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с системами.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| VibExpert | VibExpert | 2.0 | BBF6068C85E ABE3758891A A18E599E2D | MD5 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Наименование характеристики | Значение | ||
| Количество входных каналов | VENZO 820 | 2 | |
| VENZO 880 | 8 | ||
| Количество выходных каналов | VENZO 820 | 1 | |
| VENZO 880 | 2 | ||
| Диапазон измерений синусоидального: виброускорения, м/с2 (при заданном коэффициенте преобразования 1 В/м с-2) виброскорости, м/с (при заданном коэффициенте преобразования 1 В/м с) виброперемещения, мм (при заданном коэффициенте преобразования 1 В/мм) | ±10 | ||
| Пределы допускаемой относительной погрешности измерения синусоидального виброускорения, виброскорости и виброперемещения, дБ | ±0,1 | ||
| Диапазон входного напряжения аналоговых входов, В (пик.) | ±10 | ||
| Диапазон рабочих частот, кГц | Св. 0 до 80 | ||
| Условия эксплуатации: Диапазон рабочих температур , 0С: | От -30 до +70 | ||
| Габаритные размеры, ВхГхШ, мм, не более | VENZO 820 | 290x210x60 | |
| VENZO 880 | 390x280x60 | ||
| Масса, кг, не более | VENZO 820 | 2,6 | |
| VENZO 880 | 4,2 | ||
Знак утверждения типа наносится на корпус аппаратуры методом наклейки и на Руководство по эксплуатации типографским способом.
| Аппаратура измерительно-управляющая для вибрационных испытаний VENZO модели 820 или 880 | 1 шт. (в соответствии с заказом) |
| Комплект программного обеспечения, включая калибровочные файлы и лицензионный файл на цифровом носителе | 1 компл. |
| Сертификат калибровки | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Свидетельство о поверке | 1 шт. |
| Комплект соединительных кабелей | 1 компл. |
| Методика поверки | 1экз. |
осуществляется по документу МП 57620-14 «Аппаратура измерительно-управляющая для вибрационных испытаний VENZO моделей 820, 880 фирмы «DynaTronic Corporation Ltd.», Китай. Методика поверки», утвержденному ФГУП «ВНИИМС» 04 апреля 2014 г.
Основным средством поверки является цифровой мультиметр Agilent 34411А (Г/р №33921-07).
Всего листов 4
Руководство по эксплуатации «Аппаратура измерительно-управляющая для вибрационных испытаний VENZO моделей 820, 880. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре измерительно-управляющей для вибрационных испытаний VENZO моделей 820, 880
Техническая документация фирмы «DynaTronic Corporation Ltd.», Китай.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
