Номер в госреестре | 57623-14 |
Наименование СИ | Комплексы средств контроля и управления |
Обозначение типа СИ | КР1200 |
Изготовитель | ООО "Крона", г.С.-Петербург |
Год регистрации | 2014 |
Срок свидетельства | 10.06.2019 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Комплексы средств контроля и управления КР1200 предназначены для контроля параметров технологических процессов за счет измерений силы и напряжения постоянного тока, преобразования сигналов от термопреобразователей сопротивления и термопар, а также для реализации функций управления, регулирования и противоаварийной защиты за счет формирования выходных сигналов силы постоянного тока.
Комплексы средств контроля и управления КР1200 (далее - комплексы) используются для сбора и измерений параметров технологических процессов, визуализации, регистрации, обработки и оценки данных, выработки сигналов управления и регулирования, реализации функций противоаварийной защиты, а также для накопления, регистрации и хранения информации о состоянии технологических параметров. Комплексы выполнены на основе программно-технических средств при использовании промышленных контроллеров и программного обеспечения для их программирования, а так же SCADA- систем. Комплексы предназначены для использования в составе систем автоматического контроля и управления различными технологическими процессами.
Принцип действия измерительных каналов комплексов при обработке входных сигналов силы и напряжения постоянного тока заключается в аналого-цифровом преобразовании аналоговых сигналов в цифровые коды; сигналы от термопреобразователей сопротивления и термопар за счет аналого-цифрового преобразования также преобразуются в цифровые коды, которые затем программным путем преобразуются в значения физического параметра (температуру). Программные средства обеспечивают возможность преобразования сигналов от термопреобразователей сопротивления с НСХ по ГОСТ 6651-2009, термопар - по ГОСТ Р 8.585-2001. Представление информации о текущих значениях контролируемых технологических параметров осуществляется на экране монитора ПЭВМ в числовой или в графической форме, а также на мнемосхемах состояния технологического объекта.
Комплексы состоят из следующих компонентов: устройства управления (КР 1200 УУ), основного (КР 1200 ПУ) и резервного (КР 1200 РПУ) пультов управления, блока экстренного аварийного останова (КР 1200 БЭАО) и устройства связи с объектом (КР 1200 УСО). КР 1200 УСО обеспечивает связь с объектом по аналоговым и дискретным каналам, количество которых определяется заказом (до 150 аналоговых и до 2000 дискретных).
Конструктивное исполнение комплекса КР1200 зависит от количества входных /выходных сигналов (в соответствии с заказом). Возможны варианты исполнения КР 1200 УУ, КР 1200 БЭАО и КР 1200 УСО как в отдельных шкафах, так и одном двухдверном металлическом шкафу напольного исполнения. В любом варианте конструктивного исполнения двери шкафов снабжены механическими замками. В шкафах предусмотрены клеммы и разъемы для подключения линий связи.
КР1200 ПУ представляет собой персональный компьютер ПК с основными техническими характеристиками не ниже, чем Intel Celeron 847 (1.10 ГГц, объем оперативной памяти 2 ГБ, объем жёсткого диска 150 ГБ, сетевая карта Ethernet 10/100 Mb).
КР1200 РПУ представляет собой мнемошильд с световой индикацией, кнопками ручного управления, аварийного и экстренного останова. По требованию заказчика КР1200 РПУ может комплектоваться панельным промышленным компьютером с основными техническими характеристиками не ниже, чем Intel Celeron 847 (1.10 ГГц, объем оперативной памяти
2 ГБ, объем жёсткого диска 150 ГБ, сетевая карта Ethernet 10/100 Mb) с установленным сервисным ПО "SCADA WINLOG PRO", дублирующим функции основного пульта управления КР1200 ПУ. КР1200 РПУ монтируется в левую створку дверей шкафа КР 1200 УУ.

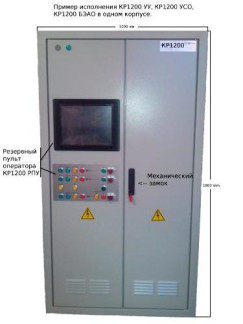

Внешний вид основных компонентов комплекса показан на рисунках 1,2.
Идентификационные данные встроенного программного обеспечения (ВПО) комплексов средств контроля и управления КР1200 приведены в таблице 1.
Таблица 1
Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентифика тор программ ного обеспечения | Алгоритм иденти фикации |
Встроенное ПО КР1200 УУ | Алгоритм управления КР1200 УУ | не ниже v. 4.5 | 8895af7a794c 5d8dedcc312f c62f1f1f | MD5 |
Идентификационные данные сервисного ПО "SCADA WINLOG PRO" приведены в таблице 2. Таблица 2
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
Сервисное ПО "SCADA WINLOG PRO" | SCADA Winlog Pro | не ниже v.2.07 | 4971edeebfc667e0effb c0f6b4f7e7e0 | MD5 |
Защита встроенного ПО (ВПО) и результатов преобразования (измерений) осуществляется за счёт разграничения уровней доступа на "пользовательский" и "административный". Для внесения изменений в ВПО необходимо ввести имя пользователя и пароль (длиной не менее 8 символов).
Механическая защита ВПО и результатов преобразования (измерений) осуществляется за счет установки механических замков на дверях шкафов компонентов комплекса.
ВПО не влияет на метрологические характеристики комплексов (метрологические характеристики комплексов нормированы с учетом ВПО).
Сервисное ПО "SCADA WINLOG PRO", поставляемое вместе с комплексами, обеспечивает визуализацию результатов преобразования (измерений) на экране монитора ПЭВМ КР1200 ПУ (и КР1200 РПУ - по требованию заказчика), используемого как устройство верхнего уровня.
Уровень защиты по МИ 3286-2010 - "С".
Диапазоны измерений силы постоянного тока, мА ..
от 0 до 5 от 4 до 20
± 0,5 от 0 до 100
.. ± 0,5
.. .таблица 3 ... таблица 4 .....от 4 до 20
... ± 0,5
Пределы допускаемой приведенной погрешности
измерений силы постоянного тока, %...........................
Диапазон измерений напряжения постоянного тока, мВ .. Пределы допускаемой приведенной погрешности
измерений напряжения постоянного тока, % ......
Измерительные каналы температуры
- сигналы от термопреобразователей сопротивления
- сигналы от термопар......................................
Диапазон формирования силы постоянного тока, мА........
Пределы допускаемой приведенной погрешности формирования силы постоянного тока, % ........
Таблица 3 Сигналы от термопреобразователей сопротивления
Тип термопреобразователя сопротивления, 0^-1 а, С | НСХ по ГОСТ | Диапазон измерений, 0С | Пределы допускаемой приведенной погрешности преобразования, % |
50М (а= 0,00428) | 6651-2009 | от -180 до 200 | ± 0,5 |
100М (а= 0,00428) | от -180 до 200 | ||
50П (а=0,00391) | от -190 до 850 | ||
100П (а=0,00391) | от -200 до 850 | ||
Pt50 (а= 0,00385) | от -190 до 850 | ||
Pt100 (а= 0,00385) | от -200 до 850 |
Таблица 4 Сигналы от термопар
Тип термопары | НСХ по ГОСТ | Диапазон преобразования, °С | Пределы допускаемой приведенной погрешности преобразования,% |
ТПП(Я) | от 0 до 1700 | ||
ТПП(Б) | от 0 до 1700 | ||
ТМК(Т) | от 0 до 400 | ± 0,5 | |
ТМК (М) | 8.585-2001 | от - 200 до 100 | |
ТЖК (J) | от - 200 до 750 | ||
ТХК (L) | от - 200 до 600 | ||
ТХА (K) | от - 200 до 1200 |
Примечания:
- в таблицах 3, 4 указан максимальный диапазон преобразования, в пределах которого обеспечиваются поддиапазоны, абсолютные значения которых должны быть не менее 50 °С -для входных сигналов от термопреобразователей сопротивления и не менее 300 °С - для входных сигналов от термопар.
- за нормирующее значение при определении приведенной погрешности принято абсолютное значение диапазона измерений/преобразования (алгебраическая разность верхнего и нижнего пределов диапазона).
- погрешность преобразования сигналов от термопар приведена с учетом погрешности встроенного канала компенсации температуры холодного спая.
Рабочие условия эксплуатации:
- диапазон температуры окружающего воздуха, °С.....................от 10 до 35
- относительная влажность воздуха при 25 °С, %.............................до 80
- диапазон атмосферного давления, кПа ..................................от 84 до 106,7
Электропитание:
- напряжение переменного тока 50 Гц, В........................................220
- напряжение постоянного тока, В................................................220
- мощность, потребляемая комплексом
при питании напряжением переменного тока, В-А, не более ... 700 при питании напряжением постоянного тока, Вт, не более...... 500
Количество шкафов..........................................зависит от варианта исполнения
(определяется заказом)
Средняя наработка на отказ, ч................................................................ 20000
Средний срок службы, лет.....................................................................12
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации комплексов типографским способом и на КР 1200 УУ - в виде наклейки.
- комплексы средств контроля и управления КР1200 (количество каналов определяется заказом);
- руководство по эксплуатации КР466400 РЭ;
- сервисное ПО SCADA WINLOG PRO (на жестком диске ПЭВМ КР 1200 ПУ);
- комплект ЗИП (состав определяется заказом);
- методика поверки МП2064-0086-2013.
осуществляется по документу МП2064-0086-2014"Комплексы средств контроля и управления КР1200. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им.Д.И.Менделеева" в марте 2014 г.
Перечень основных средств поверки:
- калибратор универсальный Н4-7, воспроизведение
силы постоянного тока, предел 20 мА, ± (0,004%Ix + 0,0004% Ik)%; напряжения постоянного тока, предел 0,2 В, ± (0,002%Ux+0,0005%U^;
- магазин сопротивления Р4831, от 10-2 до106 Ом, кл. 0,02;
- мультиметр В7-64/1, измерение силы постоянного тока, предел 1000 мА, ± (0,02% Ux+ 2 ед.м.р.);
Приведены в документе "Комплексы средств контроля и управления КР1200. Руководство по эксплуатации" КР466400 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам средств контроля и управления КР1200
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А.
2. ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
3. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
4. ГОСТ 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
5. ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
6. Технические условия 4389-505-73362538-07 ТУ.
Осуществление контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (в составе систем контроля и управления технологическими процессами).
