| Номер в госреестре | 57624-14 |
| Наименование СИ | Преобразователи электрические унифицированных сигналов |
| Обозначение типа СИ | СТЭК-Э |
| Изготовитель | ООО НПФ "СТЭК", г.Пенза |
| Год регистрации | 2014 |
| Срок свидетельства | 10.06.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователи электрические унифицированных сигналов СТЭК-Э Назначение средства измерений
Преобразователи электрические унифицированных сигналов СТЭК-Э (далее - преобразователи) предназначены для измерений силы постоянного электрического тока и напряжения.
Принцип действия преобразователей основан на преобразовании силы электрического постоянного тока в электрическое напряжение постоянного тока с последующим его преобразованием в цифровой код, который с помощью цифроаналогового преобразователя преобразуется либо в выходной унифицированный аналоговый сигнал (силу электрического постоянного тока и/или электрическое напряжение постоянного тока), либо в одно из двух устойчивых состояний с необходимым гистерезисом коммутируемых контактов реле (разомкнуто/замкнуто). Гальваническое разделение входных и выходных цепей реализовано с помощью оптоэлектронных элементов.
Конструктивно преобразователь выполнен в пластмассовом корпусе. Крышка крепится к корпусу с помощью четырех винтов, которые возможно пломбировать.
Преобразователи имеют две модификации СТЭК-ЭА и СТЭК-ЭВ, которые имеют несколько исполнений, приведённых в таблице 1.
Таблица 1
| Код | Входной электрический сигнал |
| СТЭК-ЭА | 4-20 мА |
| СТЭК-ЭВ | 0-5 мА |
Поз.1
| Код | Сигналы в выходном разъеме « Выход I » |
| AB | Первый 4-20 мА , второй 0-5 мА |
| АС | Первый 4-20 мА , второй 0,5-5,5 В |
| А | Первый 4-20 мА, второй - отсутствует |
| В | Первый 0-5 мА, второй - отсутствует |
| С | Первый 0,5-5,5 В, второй - отсутствует |
| О | Разъем «Выход I » отсутствует |
Поз.2
| Код | Сигналы в выходном разъеме « Выход II » |
| AB | Первый 4-20 мА , второй 0-5 мА |
| АС | Первый 4-20 мА , второй 0,5-5,5 В |
| А | Первый 4-20 мА, второй - отсутствует |
| В | Первый 0-5 мА, второй - отсутствует |
| С | Первый 0,5-5,5 В, второй - отсутствует |
| О | Разъем «Выход II » отсутствует |
Поз.3
| Код | Класс точности преобразователя |
| 0,25(*) | 0,25% |
| 0,5 | 0,5% |
| О | Отсутствует, т.к. отсутствуют Поз.2 и Поз.3 |
Поз.4
| Код | Количество выходных разъемов «Реле» | |
| О | Разъемы «Реле I ... | III» отсутствуют |
| 1R | Имеется один разъем: «Реле I» | |
| 2R | Имеется два разъема: | I» I е л е «Р »и I е л е «Р |
| 3R | Имеется три разъема: «Реле I»; «Реле II»; «Реле III» | |
Поз.5
| Код | Устанавливаемые на разъемах «Реле» пороги замыкания / размыкания контактов (** (в процентах от диапазона измерения входного сигнала) |
| 72/90 | (72/90)% |
| 46/28 | (46/28) % |
| 25/24 19/18 | 1-й: (25/24) % ; 2-й: (19/18) % |
| 3/2,5-3/2,5 | 1-й: (3/2,5) % ; 2-й: (3/2,5) % /одинаковые/ |
| 30/16 30/16-4/14 | 1-й: (30/16) %; 2-й: (30/16) %; 3-й: (4/14) % |
| XX/XX- ...-XX/XX | от 1-го до 7-ми порогов по требованию Заказчика |
| О | Отсутствует, т.к. отсутствуют Поз.5 |
Поз.6
СТЭК-ЭА - А - А - 0.25 - 1R - 72/90 Примечания:
(* - При заказе или в документации допускается отсутствие кодов обозначения Поз. 2 -Поз. 5. В этом случае код каждой отсутствующей позиции принимается соответствующим коду, помеченному в таблице 1 знаком - (* или знаком О, например, СТЭК-ЭА-С-О-0,25 соответствует обозначению СТЭК-ЭА-С, также СТЭК-ЭА-О-О-О-3R-30/16-30/16-4/14 соответствует обозначению СТЭК-ЭА^-30/16-30/16-4/14
(**)- Для удобства на каждом разъеме «Реле» может устанавливаться один из возможных порогов замыкания / размыкания путем установки на соответствующей кабельной розетке одной из семи перемычек.
- Характеристики, соответствующие Поз.6 не являются метрологическими.

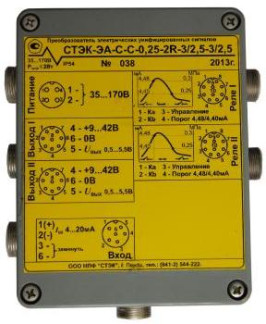

Фотография общего вида представлена на рисунке 1.
Номинальная функция преобразования преобразователя с выходом по току:
Т _ Т I ^вых.к ^вых.н / т _ т )
вых вых.н J J VJ вх вх.н / ,
вх. к вх.н
где 1вых - текущее значение выходного тока;
1вых.н, 1вых.к - начальное и конечное значения диапазона изменения выходного тока;
1вхн, 1вх.к - начальное и конечное значения диапазона изменения входного тока;
1вх - текущее значение входного тока.
Номинальная функция преобразования преобразователя с выходом по напряжению:
ТТ _ ТТ I ^вых.к ^вых.н /т _ т )
вых в^гх.н Т Т VJ вх вх.н / ’
вх. к вх. н
где ивых - текущее значение выходного напряжения;
ивых.н, ивых.к - начальное и конечное значения диапазона изменения выходного напряжения;
1вх.н, 1вх.к - начальное и конечное значения диапазона измерения входного тока;
1вх - текущее значение входного тока.
Диапазоны измерений входного сигнала:
- постоянного тока (4 - 20) мА;
- постоянного тока (0 - 5) мА.
Диапазоны изменений выходного сигнала:
- постоянного тока (4 - 20) мА;
- постоянного тока (0 - 5) мА;
- постоянного напряжения (0,5 - 5,5) В.
Пределы допускаемой основной приведенной погрешности, % ± 0,25; ± 0,5.
Примечание: нормирующее значение - диапазон изменения выходного сигнала.
Лист № 4 Всего листов 6
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной области значений на каждые 10 °С, составляют 0,2 от основной.
Пределы допускаемой дополнительной приведённой погрешности, вызванной отклонением напряжения питания постоянного тока от нормальных значений составляют ± 0,08 %.
Пределы допускаемой дополнительной приведённой погрешности, вызванной отклонением напряжения питания постоянного тока выходных каналов от нормальных значений составляют ± 0,08 %.
Потребляемая мощность, В-А, не более........................................................2.
Сопротивление нагрузки, Ом:
- для преобразователей с выходным сигналом (4 - 20) мА .. .не более (Епит - 12)/0,02;
- для преобразователей с выходным сигналом (0 - 5) мА ... не более (Епит - 12)/0,005;
- для преобразователей с выходным сигналом (0,5 - 5,5) В..............не менее 2000;
где Епит - напряжение питания постоянного тока выходных каналов, В.
Нормальные условия применения:
- температура окружающего воздуха, °С...............................................от 15 до 25;
- относительная влажность воздуха, %.........................................................до 80;
- атмосферное давление, кПа (мм рт. ст.).......................от 84 до 106 (от 630 до 795);
- напряжение питания постоянного тока, В........................................от 45 до 55;
- напряжение питания постоянного тока выходных каналов, В..................от 22 до 26.
Рабочие условия применения:
- температура окружающего воздуха, °С....................................от минус 40 до 50;
- относительная влажность при
температуре плюс 35 °С без конденсации влаги, %........................................95;
- атмосферное давление, кПа (мм рт. ст.).....................от 84 до 106,7 (от 630 до 800);
- напряжение питания постоянного тока, В......................................от 35 до 170;
- напряжение питания постоянного тока выходных каналов, В..............от 12 до 42.
Масса, г, не более................................................................................ 350.
Габаритные размеры, мм, не более................................................ 170*150*60.
Знак утверждения типа наносится печатным способом на маркировочную планку, установленную на верхнюю крышку преобразователя и печатным способом в центре титульного листа руководства по эксплуатации.
Комплектность преобразователей приведена в таблице 2.
Таблица 2
| Наименование | Кол-во, шт. | Примечание |
| Преобразователь электрический унифицированных сигналов СТЭК-Э | 1 | В соответствии с вариантом исполнения. |
| Комплект розеток кабельных для подключения к разъемам преобразователя СТЭК-Э | 1 | В соответствии с вариантом исполнения. |
| Преобразователи электрические унифицированных сигналов СТЭК-Э. Руководство по эксплуатации. 4218338.001РЭ | 1 | При поставке в один адрес - один экземпляр руководства на каждые 10 шт. (если иное не оговорено в заказе) |
| Преобразователи электрические унифицированных сигналов СТЭК-Э. Формуляр. 4218338.001Ф0 | 1 |
осуществляется по разделу «Поверка» документа 4218338.01 РЭ «Преобразователи электрические унифицированных сигналов СТЭК-Э. Руководство по эксплуатации», утвержденному ГЦИ СИ ФБУ «Пензенский ЦСМ» 12 февраля 2014 г.
Перечень рекомендуемых основных средств поверки представлен в таблице 3. Таблица 3
| Наименование и тип СИ | Метрологические характеристики |
| Вольтметр цифровой В7-34 | Измерение напряжений: - верхний предел измерений (U): 1; 10; 100 В; - пределы допускаемой основной погрешности ± [0,0015+0,002(Щи - 1)] %. |
| Магазин сопротивлений Р4831 | Диапазон изменений сопротивления от 0 до 111111,1 Ом, через 0,01 Ом. Класс точности 0,02/2-10-6. |
| Источник питания постоянного тока Б5-78/2 | Выходное напряжение постоянного тока от 0 до 42 В. Нестабильность выходного напряжения: ± 1,2 В Выходной ток (ток нагрузки) (0 - 0,03) А |
Методика измерений приведена в разделах 1.4 и 2 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к преобразователям электрическим унифицированных сигналов СТЭК-Э
1 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 30 А.
2 ГОСТ 8.027-89 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электродвижущей силы и постоянного напряжения.
Вне сферы государственного регулирования обеспечения единства измерений.
