Номер в госреестре | 57631-14 |
Наименование СИ | Источники постоянного напряжения |
Обозначение типа СИ | Б5-97 |
Изготовитель | ЗАО "Супертехприбор", г.Мытищи |
Год регистрации | 2014 |
Срок свидетельства | 10.06.2019 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Источники постоянного напряжения (далее - ИН Б 5-97) предназначены для воспроизведения постоянного стабилизированного тока (напряжения).
ИН Б5-97 выполнен в корпусе «Надел-85». ИН Б5-97 имеет два независимых канала. Канал 1 обеспечивает регулируемое стабилизированное напряжение от 0,3 до 30 В с дискретностью установки 10 мВ или регулируемый стабилизированный ток от 0,1 до 10 А с дискретностью установки 10 мА. Канал 2 ИН Б5-97 позволяет установить фиксированные значения выходного стабилизированного напряжения, В: 1; 1,2; 1,5; 2,0; 2,4; 3; 3,3; 4; 4,5; 5; 6; 6,3; 9; 10; 12; 14; 15; 18; 20; 24; 27; 30 при выходном токе до 10 А.
Принцип действия ИН Б 5-97 основан на высокочастотном преобразовании переменного напряжения в постоянное напряжение с компенсационным стабилизатором на выходе.

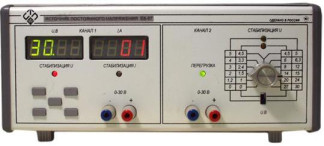

Внешний вид ИН Б5-97 и место нанесения знака утверждения типа приведены на рисунке 1. Места пломбировки от несанкционированного доступа показаны на рисунке 2.
Метрологические и технические характеристики ИН Б 5-97 приведены в таблице 1. Таблица 1
Наименование параметра или характеристики | Значение характеристики |
Количество независимых каналов | 2 |
Метрологические и технические характеристики, включая показатели точности канала 1 | |
Диапазон установки выходного стабилизированного напряжения постоянного тока с дискретностью 10 мВ, В | от 0,3 до 30 |
Пределы допускаемой абсолютной основной погрешности установки выходного стабилизированного напряжения постоянного тока, В | ±(0,02^Иуст + 0,02) |
где иуст - установленное напряжение источника постоянного тока, В | |
Диапазон установки выходного стабилизированного постоянного тока с дискретностью 10 мА, А | от 0,1 до 10 |
Пределы допускаемой абсолютной основной погрешности установки выходного стабилизированного тока, А, не более | ±(0,01 •Туст + 0,05) |
где 1уст - установленное значение силы тока, А | |
Пределы допускаемой абсолютной погрешности измерений выходного напряжения встроенным вольтметром, В | ±(0,01 •Ивых + 0,02) |
где Ивых - выходное напряжение, В | |
Пределы допускаемой абсолютной погрешности измерений выходного тока встроенным амперметром, А | ±(0,02-!вых + 0,03) |
где W - выходной ток, А | |
Пределы дополнительной погрешности установки выходного напряжения при изменении напряжения в сети на ±22В от номинального значения в режиме стабилизации напряжения, В | ±(0,001 ^Иуст + 0,003) |
Наименование параметра или характеристики | Значение характеристики |
Пределы дополнительной погрешности установки выходного напряжения при изменении тока нагрузки от 9А до нуля в режиме стабилизации напряжения, В | ±(0,01 •Иуст + 0,02) |
Пределы дополнительной погрешности установки выходного напряжения при изменении температуры окружающей среды на 10 °С в рабочем диапазоне температур в режиме стабилизации напряжения, В | ±0,5-(0,02-иуст + 0,02) |
Пределы дополнительной погрешности установки выходного тока при изменении напряжения сети на ±22 В от номинального значения в режиме стабилизации тока, А | ±(0,01 ^уст + 0,03) |
Пределы дополнительной погрешности установки выходного тока при изменении напряжения на нагрузке от 27 до 0,3 В в режиме стабилизации тока, А | ±(0,02-1уст + 0,05) |
Пределы дополнительной погрешности установки выходного тока при изменении температуры окружающей среды на 10 °С в рабочем диапазоне температур в режиме стабилизации тока, А | ±0,5(0,0Ыует + 0,05) |
Нестабильность выходного напряжения в режиме стабилизации напряжения (дрейф) за 16 ч непрерывной работы (исключая 20 мин установления рабочего режима) и за любые 10 мин в течение этих 16 ч, В | ±(0,02^Иуст + 0,02) |
Нестабильность выходного тока в режиме стабилизации тока (дрейф) за 16 ч непрерывной работы (исключая 20 мин установления рабочего режима) и за любые 10 мин в течение этих 16 ч | ±(0,01 ^уст + 0,05) |
Отклонение выходного напряжения (выброс) относительно установленного значения выходного напряжения в режиме стабилизации напряжения при выключении/включении, В, не более | 1 |
Время установления выходного напряжения от 0 до 0,9 максимального значения в режиме стабилизации напряжения в ручном режиме управления с момента подачи управляющей команды , мс, не более | 100 |
Амплитудное значение пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более | 20 |
Среднеквадратическое значение пульсаций выходного напряжения в полосе частот до 1 МГц в режиме стабилизации напряжения, мВ | 3 |
Амплитудное значение пульсаций выходного тока в режиме стабилизации тока, мА, не более | 8 |
Режимы управления каналом 1 | ручной, автоматизированный (через ПЭВМ) |
Метрологические и технические характеристики, включая показатели точности канала 2 | |
Фиксированные значения установки выходного стабилизированного напряжения, В | 1; 12 1,5; 2,0; 2,4; 3; 3,3; 4; 4,5; 5; 6; 6,3; 9; 10; 12; 14; 15; 18; 20; 24; 27; 30 |
Наименование параметра или характеристики | Значение характеристики |
Пределы допускаемой абсолютной основной погрешности установки выходного стабилизированного напряжения, В | ±(0,02^Иуст + 0,02) |
Диапазон выходного постоянного тока, А | от 0 до 10 |
Пределы допускаемой дополнительной погрешности установки выходного напряжения при изменении напряжения в сети на ±22 В от номинального значения в режиме стабилизации напряжения, В | ±(0,001 •-иуст + 0,003) |
Пределы допускаемой дополнительной погрешности установки выходного напряжения при изменении тока нагрузки от 9А до нуля в режиме стабилизации напряжения, В | ±(0,01 •Иуст + 0,02) |
Пределы допускаемой дополнительной погрешности установки выходного напряжения при изменении температуры окружающей среды на 10 °С в рабочем диапазоне температур в режиме стабилизации напряжения, В | ±0,5-(0,02-иуст + 0,02) |
Нестабильность выходного напряжения в режиме стабилизации напряжения (дрейф) за 16 ч непрерывной работы (исключая 20 мин установления рабочего режима) и за любые 10 мин в течение этих 16 ч, В | ±(0,02^Иуст + 0,02) |
Отклонение выходного напряжения (выброс) относительно установленного значения выходного напряжения в режиме стабилизации напряжения при выключении/включении, В, не более | 1 |
Время установления выходного напряжения от 0 до 0,9 максимального значения в режиме стабилизации напряжения в ручном режиме управления с момента подачи управляющей команды, мс | 100 |
Амплитудное значение пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более | 20 |
Среднеквадратическое значение пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более | 3 |
Метрологические и технические характеристики, включая показатели точности последовательно соединенных каналов 1 и 2 | |
Диапазон установки выходного стабилизированного напряжения, В | от 1,3 до 60 |
Пределы допускаемой абсолютной основной погрешности установки выходного напряжения, В | ±2-(0,02-иуст + 0,02) |
Диапазон установки выходного стабилизированного постоянного тока, А | от 0,1 до 10 |
Пределы допускаемой абсолютной основной погрешности установки выходного стабилизированного тока, А | ±(0,01 ^уст + 0,05) |
Пределы дополнительной погрешности установки выходного напряжения при изменении напряжения в сети на ±22 В от номинального значения в режиме стабилизации напряжения, В | ±2(0,00Шуст + 0,003) |
Пределы дополнительной погрешности установки выходного напряжения при изменении тока нагрузки от 9А до нуля в режиме стабилизации напряжения, В | ±2-(0,01-иуст + 0,02) |
Пределы дополнительной погрешности установки выходного напряжения при изменении температуры окружающей среды на 10 °С в рабочем диапазоне температур в режиме стабилизации напряжения, В | ±2-(0,02-иуст + 0,02) |
Наименование параметра или характеристики | Значение характеристики |
Нестабильность выходного напряжения в режиме стабилизации напряжения (дрейф) за 16 ч непрерывной работы (исключая 20 мин установления рабочего режима) и за любые 10 мин в течение этих 16 ч, В | ±2-(0,02-иуст + 0,02) |
Амплитудное значение пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более | 40 |
Метрологические и технические характеристики, включая показатели точности при биполярном соединении каналов 1 и 2 | |
Биполярное соединение каналов 1 и 2 с общей средней точкой | Параметры отдельно используемых каналов 1 и 2 |
Общие технические характеристики источника постоянного напряжения | |
Защита от перегрузок и короткого замыкания | Автоматический переход из режима стабилизации напряжения в режим стабилизации тока и наоборот (канал 1); ограничение максимального тока величиной (10,5 ± 0,3) А (канал 2) |
Производственно-эксплуатационный запас при выпуске по погрешности установки выходных напряжений каналов, %, не менее | 20 |
Время установления рабочего режима, мин, не более | 20 |
Время непрерывной работы при сохранении технических характеристик в пределах норм, ч, не менее | 16 |
Электрическая прочность изоляции при частоте испытательного напряжения, равной 50 Гц, и длительности воздействия, равной 1 мин, В: в нормальных условиях при повышенной температуре и влажности | 1500 900 |
Электрическое сопротивление изоляции, МОм, не менее: в нормальных условиях при повышенной температуре при повышенной влажности | 20 5 1 |
Электрическое сопротивление заземления, Ом, не более | 0,1 |
Напряжение питания частотой 50 Гц, В | 220 ± 22 |
Мощность, потребляемая от сети питания, при номинальном напряжении, В • А, не более | 950 |
Напряженность индустриальных радиопомех, создаваемых ИН Б5-97, дБ, не более: на частотах от 30 до 100 МГц на частотах от 100 до 1000 МГц | Н е превышает з н ачений ГОСТ В 25803-91 для гр. 1.1.2 (чертеж 1 кривая 3) |
Наименование параметра или характеристики | Значение характеристики |
По прочности к воздействию механических факторов ИН Б 5-97 соответствует требованиям группы 1.3 ГОСТ РВ 20.39.304-98 (без предъявлений требований работы на ходу, устойчивости и прочности к воздействию акустического шума и снеговой нагрузке) со следующими значениями воздействующих факторов: - диапазон частот синусоидальной вибрации с амплитудой ускорения 19,6 м/с2 (2g), Гц - пиковое ударное ускорение механических ударов многократного действия, м/с2 - длительность действия ударного ускорения, мс | от 5 до 200 98(10g) от 5 до 15 |
По устойчивости и прочности к воздействию климатических факторов ИН Б 5-97 соответствует требованиям, установленным для группы 1.1 ГОСТ РВ 20.39.304-98 климатического исполнения УХЛ со следующими значениями воздействующих факторов: - повышенная температура среды, °С: рабочая предельная - пониженная температура среды, °С: рабочая предельная - повышенная относительная влажность воздуха при температуре 25 °С, % | 40 50 5 минус 30 98 |
Средняя наработка на отказ, ч, не менее | 12000 |
Гамма-процентный ресурс при доверительной вероятности g = 95 %, ч., не менее | 10000 |
Гамма-процентный срок службы, включая срок сохраняемости при доверительной вероятности g = 95 %, лет, не менее | 15 |
Гамма-процентный срок сохраняемости при доверительной вероятности g = 95 %, лет, не менее: при хранении в отапливаемых помещениях при хранении в неотапливаемых помещениях | 10 5 |
Среднее время восстановления работоспособного состояния, мин, не более | 150 |
Вероятность отсутствия скрытых отказов за интервал между поверками равный 24 месяцам при среднем коэффициенте использования 0,1, не менее | 0,95 |
Габаритные размеры (длина х ширина х высота), мм, не более | 310х300х140 |
Масса, кг, не более | 8,0 |
Масса в укладочно-транспортной таре (футляре), кг, не более | 15,0 |
Условия транспортирования и хранения в укладочно-транспортной таре (футляре): - в части воздействия механических факторов группа Лт (Легкие) по ГОСТ В 9.001-72; - в части воздействия климатических факторов - условия хранения в отапливаемых и неотапливаемых хранилищах по ГОСТ В 9.003-72, с учетом диапазона предельных температур от минус 30 до 50 °С и предельной относительной влажность до 98% при температуре 25 °С |
наносится типографским способом на титульные листы эксплуатационной документации и методом сеткографии на корпус ИН Б5-97.
Комплект поставки включает:
- источник постоянного напряжения Б5-97 ПШФИ.434776.001 - 1 шт.;
- комплект ЗИП-О: вставка плавкая ВП1-1, 10 А АГ0.481.303ТУ - 1 шт.;
-программное обеспечение ПШФИ.434775.001-01 (компакт-диск) - 1 CD;
-комплект эксплуатационной документации - 1 к-т.
осуществляется в соответствии с разделом 8 «Поверка» документа ПШФИ.434776.001РЭ «Источник постоянного напряжения Б 5-97. Руководство по эксплуатации», утвержденным руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 27 декабря 2013 г.
Основные средства поверки:
- амперметр цифровой СА3010/3 (рег. № 27219-04): диапазон измерений тока от 0,1 до 10 А, пределы допускаемой относительной погрешности измерений ± 0,1 %;
- вольтметр цифровой СВ 3010/2 (рег. № 27219-04): диапазон измерений напряжения от 0 до 300 В, пределы допускаемой относительной погрешности измерений ± 0,1 %;
- вольтметр переменного тока В3-71 (рег. № 16689-97): полоса пропускания - 30 МГц, пределы допускаемой относительной погрешности измерений ± 4 %;
- осциллограф универсальный С1-125 (рег. № 11127-87): полоса пропускания -10 МГц, пределы допускаемой относительной погрешности измерений временных интервалов ± 4 %, пределы допускаемой относительной погрешности измерений амплитуды ± 4 %;
- мультиметр В7-64 (рег. № 16688-97): измерение постоянного и переменного тока до 2 А, измерение напряжения постоянного тока до 1250 В и напряжения переменного тока до 750 В, пределы допускаемой относительной погрешности измерений ± 0,03 %.
«Источник постоянного напряжения Б5-97. Руководство по эксплуатации. ПШФИ.434776.001РЭ».
Нормативные документы, устанавливающие требования к источникам постоянного напряжения Б5-97
ГОСТ РВ 20.39.301-98 - ГОСТ РВ 20.39.305-98, ГОСТ РВ 20.39.309-98.
Источник постоянного напряжения Б5-97. Технические условия. ПШФИ.434776.001 ТУ.
ГОСТ 22261-94. «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.027-2001. «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
ГОСТ 8.022-91. «Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16^30 А». ГОСТ В 25803-91.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, осуществление деятельности в области обороны и безопасности государства.
