Приемники гидроакустические комбинированные КГП1, 57635-14

Назначение

Приемники гидроакустические комбинированные КГП 1 (далее приемники), предназначены для преобразования в водной среде колебательного смещения (градиента звукового давления или колебательной скорости) и звукового давления в пропорциональные электрические сигналы, с нормируемыми метрологическими характеристиками.

Описание

Конструктивно приемник представляет собой шарообразный герметичный контейнер, выполненный из негигроскопичной пластмассы, внутри которого трехкомпонентный векторный приемник и малошумные усилители, а снаружи две гидрофонные головки. Вывод электрических сигналов измерительных каналов, электрическая проверка, калибровка и питание предварительного усилителя приемника осуществляются через герметичный многожильный несъемный кабель, заканчивающийся разъемом, выполненным в герметичном исполнении. На корпус приемника нанесена маркировка, обозначающая направление измерительных осей каналов градиента давления X , Y , Z (положительные направления осей обозначены как : "X" , "Y" ," Z", отрицательные направления осей обозначены как : "X1" , "Y1" ," Z1"). Конструкция приемника неразборная.

Приемник обладает пространственно-избирательной чувствительностью и может использоваться в условиях повышенных помех.

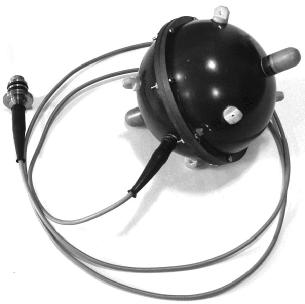

Внешний вид приемника представлен на рисунке 1.

Плоскость на которую наносится гравировка (КГП 1 зав № ....)

Количество измерительных каналов (далее - каналов) звукового давления ................... 1.

Количество измерительных каналов градиента давления........................................ 3.

Рабочий диапазон частот :

-    канала звукового давления , Гц....................................................от 5 до 10000;

-    каналов градиента давления , Гц......................................................от 5 до 1000.

Чувствительность (коэффициент преобразования), мВ/Па :

-    канала звукового давления:

на частоте 100 Гц..............................................................23 ± 1,5;

на частотах 2500 и 10000 Гц, не менее.......................................... 19.

-    каналов градиента давления:

на частоте 100 Гц.................................................................23 ± 3.

Динамический диапазон на частоте 500 Гц, дБ, не менее..........................................60.

Пределы допускаемой относительной погрешности чувствительности, дБ :

-    канала звукового давления:

в диапазоне частот от 5 до 1000 Гц.............................................. ± 1,5;

-    каналов градиента давления:

в диапазоне частот от 5 до 200 Гц...................................................... ± 1,5;

в диапазоне частот от 200 до 1000 Гц....................................................... ± 2.

Коэффициент калибровки каналов, дБ..................................................................0 ± 3.

Неравномерность амплитудно-частотной характеристики, дБ :

-    канала звукового давления:

в диапазоне частот от 5 до 20 Гц, не более ............................................... 11;

в диапазоне частот от 20 до 200 Гц, не более......................................2;

в диапазоне частот от 200 до 1000 Гц , не более ........................................ 4.

-    каналов градиента давления :

в диапазоне частот от 5 до 20 Гц , не более ................................................8;

в диапазоне частот от 20 до 200 Гц , не более ............................................2;

в диапазоне частот от 200 до 1000 Гц , не более ........................................ 3.

Уровни собственных шумов относительно 20 мкПа в третьоктавных полосах частот:

-    канала звукового давления, дБ, не более................................................ 50.

-    каналов градиента давления - ограничены сверху ломаной линией, проходящей через точки с координатами: 5 Гц - 70 дБ; 30 Гц - 54 дБ; 50 Гц - 50 дБ; 1000 Гц - 25 дБ. Максимальный выходной сигнал при коэффициенте нелинейных искажений не более 1 % , В:

-    канала звукового давления, не менее .....................................................1;

-    канала градиента давления, не менее .....................................................1.

Показатель асимметрии максимумов, каналов градиента давления, дБ......................± 1.

Отклонение характеристики направленности каналов градиента давления от дипольной в углах ± 45°, (180 ±45)°, относительно оси максимальной чувствительности, дБ.......± 0,5.

Неравномерность диаграммы направленности канала звукового давления, дБ :

-    в горизонтальной плоскости в рабочем угловом секторе ± 180° в диапазоне частот от 2500 до 10000 Гц, не более...................................................................3;

-    в вертикальной плоскости в рабочем угловом секторе ± 180° в диапазоне частот от 2500 до 10000 Гц, не более.................................................................. 3.

Коэффициент деления каналов градиента давления, дБ, не менее.............................26.

Полярность импульса выходного напряжения канала звукового давления при увеличении внешнего давления.......................................................................положительная.

Полярность импульса выходного напряжения каналов градиента давления при воздействии силы    в    положительном    направлении    измерительной

оси.............................................................................................положительная.

Постоянная составляющая напряжения выходного сигнала, В, не более................... 0,1.

Сила тока, потребляемая по цепям электропитания положительного и отрицательного напряжения, мА, не более...........................................................................................50.

Входное сопротивление калибровочного входа, Ом, не менее................................. 600.

Минимальное сопротивление нагрузки, кОм ...................................................... 10.

Максимальная эл. емкость нагрузки, нФ.............................................................. 100.

Электрическое сопротивление изоляции, МОм, не менее........................................20.

Габаритные размеры :

-    диаметр, мм, не более......................................................................... 130;

-    длина соединительного кабеля, м, не менее.............................................. 1,5.

Масса, кг, не более....................................................................................... 1,5.

Напряжение питания постоянного тока, В................от минус 14 до минус 10; от 10 до 14.

Рабочие условия эксплуатации:

-    рабочая среда...................................................морская или пресная вода;

-    температура водной среды, °С..........................................от минус 4 до 35;

-    избыточное гидростатическое давление, МПа, не более..............................3.

-    средняя плотность приемника, кг/дм ........................................... 1,15 ± 0,1.

Среднее время наработки до отказа, ч, не менее................................................ 5000.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист формуляра МГФК.406231.113ФО типографическим способом.

Комплектность

Комплектность поставки приемника приведена в таблице 1.

Таблица 1.

Поверка

Осуществляется по документу МГФК.406231.113ИСЗ «Приемники гидроакустические комбинированные КГП 1.Инструкция по поверке», утвержденному руководителем ФГУП «ВНИ-ИФТРИ» 14 февраля 2014 г.

Основные средства поверки:

Вторичный эталон ВЭТ 55-1-96 (рег.№ 2.1ZZT.0001.2012) диапазон частот от 1000 до 100000 Гц, границы суммарной относительной погрешности при доверительной вероятности Р = 0,99 не более ± 0,09.

Установка высшей точности УВТ 71-А-90: диапазон частот от 0,1 до 500 Гц при избыточном гидростатическом давлении от 0,1 до 50 МПа, границы суммарной относительной погрешности при доверительной вероятности Р = 0,99 не более ± 0,044.

Установка для градуировки векторных приемников У1: диапазон частот от 5 до 1000 Гц, границы суммарной относительной погрешности при доверительной вероятности Р = 0,99 не более ± 0,06.

Вольтметр универсальный цифровой В7-27А/1 (рег.№ 6396-77) : диапазон измерений постоянного напряжения от 0,1 мВ до 1000 В, пределы основной относительной погрешности ± 4 %, диапазон измерений переменного напряжения от 0,3 мВ до 1000 В с частотой в диапазоне от 20 Гц до 4 МГц; диапазон измерения постоянного тока от 1 нА до 200 мА, пределы основной относительной погрешности ± 0,5 % , зав.№ 680687, свидетельство о поверке № 6/610-073-12 действительно до 23.03.2013 г.

Осциллограф GOS-6031(рег.№ 29607-05): диапазон рабочих частот от 0 Гц до 100 МГц, пределы допускаемой погрешности коэффициентов отклонения ± 4 %, зав.№ Е1844959, свидетельство о поверке №1/150-021-12 действительно до 06.04.2013 г.

Измеритель нелинейных искажений СК6-13 (рег.№ 10227-85) : диапазон частот от 10 Гц до 120 кГц, диапазон измерений Кг от 0,003 до 100 %, пределы допускаемой абсолютной погрешности ± 0,1 Кг , зав.№ 0602135, свидетельство о поверке №1/160-057-12 действительно до 23.03.2013 г.

Анализатор сигналов третьоктавный двухканальный АС-Т2-КП (рег.№ 37979-08) : диапазон частот от 1 до 100000 Гц, пределы допускаемой относительной погрешности измерений мощности электрического сигнала в третьоктавных полосах частот ± 0,2 дБ, зав.№ 01, свидетельство о поверке № 11/25-001-12 действительно до 13.08.2014 г.

Усилитель селективный У2-11(рег.№ 12129-90): диапазон частот от 1 Гц до 200 кГц, погрешность передачи ± 0,05 дБ, зав.№ 31035, свидетельство о поверке № 1/160-123-12 действительно до 14.05.2013г.

Генератор сигналов низкочастотный прецизионный Г3-122 (рег.№ 10237-85): диапазон частот от 0,001 Гц до 2 МГц, пределы допускаемой относительной погрешности установки частоты ± 5-10" , зав.№ 920, свидетельство о поверке №1/160-093-12 действительно до

12.04.2013 г.

Сведения о методах измерений

Приемник гидроакустический комбинированный КГП 1. Руководство по эксплуатации МГФК.406231.113РЭ.

Нормативные и технические документы, устанавливающие требования к приемникам гидроакустическим комбинированным КГП 1

Приемник гидроакустический комбинированный КГП 1. Технические условия МГФК.406231.113ТУ.

МИ 1620-92. ГСИ. Государственная поверочная схема для средств измерений звукового давления в водной среде в диапазоне частот 110-2 - 1106 Гц.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям.
