| Номер в госреестре | 57636-14 |
| Наименование СИ | Анализаторы фракционного состава |
| Обозначение типа СИ | DPA-4.5 |
| Изготовитель | "BARTEC BENKE GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 29.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Анализаторы фракционного состава DPA-4.5 Назначение средства измерений
Анализаторы фракционного состава DPA-4.5 предназначены для измерений температуры кипения и объема фракций в процессе дистилляции нефтепродуктов и органических жидкостей.
Принцип работы анализаторов фракционного состава DPA-4.5 основан на автоматической перегонке пробы нефтепродуктов с конечной точкой кипения ниже температуры термического разложения и коксообразования при условиях, оговоренных в стандартах на методы испытаний фракционного состава нефтепродуктов. Подготовленная проба нефтепродукта автоматически подается в колбу из нержавеющей стали и перегоняется под атмосферным давлением. При этом пары пробы поступают в конденсор с водяным охлаждением, конденсируются и стекают в приемную емкость. Отогнанный объем пробы измеряется при помощи гидростатического датчика.
Анализаторы DPA-4.5 представляют собой стационарные поточные автоматизированные приборы.
Анализатор DPA-4.5 состоит из следующих основных конструктивнофункциональных частей:
- измерительный блок;
- блок электроники в шкафу с поддувом;
- распределительные коробки.
Блок анализатора с сопротивлением давлению содержит все компоненты, необходимые для подключения коммуникаций и измерения параметров контролируемой жидкости в анализаторе.
Блок электроники, находящийся под избыточным давлением, содержит электронные компоненты, контролирующие процесс анализа. Подключение внешнего кабеля осуществляется через распределительные коробки, в которой находятся контакты для подключения напряжения питания, а также входного и выходного сигналов.
Непосредственно под корпусом анализатора располагаются дополнительная система подготовки пробы и основная система охлаждения для регулировки температуры пробы и охлаждающей воды.
Периодичность отбора пробы, ее объем, температура, объемы конденсатов и время перегонки фиксируются автоматически. Измерение температуры паров в колбе и низа колбы осуществляется с помощью платиновых термометров Pt100, температуры конденсора и приемного отсека осуществляется с помощью полупроводникового термометра, атмосферного давления - при помощи полупроводникового датчика давления, входящих в состав анализатора.
Все параметры анализа при их установке, в процессе работы и получаемые результаты анализа дистилляции инициируются на дисплее прибора.
Анализаторы фракционного состава DPA-4.5, имеющие соответствующую маркировку, могут применяться во взрывоопасных зонах, требующих маркировки по взрывозащите 1Ехрх11Т4 или 1Expx[ia]IICT4.

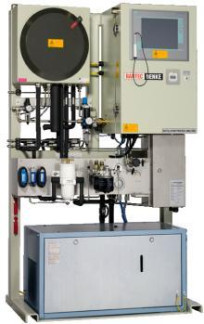

Внешний вид анализаторов приведен на рисунке 1.
Анализатор DPA-4.5 имеет встроенное программное обеспечение.
Встроенное программное обеспечение разработано изготовителем анализатора для решения задач измерения температуры кипения и объема фракций в процессе дистилляции нефтепродуктов, просмотра результатов измерений в реальном времени на встроенном дисплее, а также сохраненных в постоянном запоминающем устройстве данных анализатора, изменения настроечных параметров анализатора и передачи данных (опционально).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентифи -катор программного обеспечения (контрольная сумма исполняемого кода) | Другие идентифика ционные данные | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| dpa-4 | 4.0.45 | e5c7b2750ddf4f150328 9cdeddf8958b | Наименование встроенного ПО: «PACS DPA-4.5» | md5 |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. | ||||
Уровень защиты от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ 3286-2010.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 2
| Наименование характеристики | Значение |
| Максимальная температура конца кипения, оС | 300 (вариант А) или 400 (вариант В) |
| Вместимость входного ресивера, см3 | 103 |
| Скорость отгона пробы, см3/мин | от 3 до 7 |
| Пределы допускаемого значения абсолютной погрешности вместимости входного ресивера, см3 | ± 1 |
| Пределы допускаемого значения абсолютной погрешности измерения температуры, соответствующей заданному объему отогнанного нефтепродукта, оС | ± 6 |
| Пределы допускаемого значения абсолютной погрешности по о/~' каналу температуры, С | ± 1 |
| Тип охлаждения | водяное, от 0,34 до 1 л/мин |
| Дисплей | цветной ЖКИ экран 800 х 600 точек |
| Выходные сигналы | 4 - 20 мА (до 8 каналов) или MODBUS (в зависимости от комплектации) |
| Габаритные размеры, не более, мм длина ширина высота | 1120 700 1900 |
| Масса, не более, кг | 400 |
| Напряжение питания, В при частоте (50 ± 1) Гц | от 220 до 240 |
| Потребляемая мощность, Вт | 600 |
| Срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 25000 |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °С диапазон атмосферного давления, кПа диапазон относительной влажности, % | от 10 до 40 от 84 до 104,7 от 0 до 70 |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации анализатора и на анализатор в виде наклейки.
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект включает:
- анализатор;
- руководство по эксплуатации;
- методика поверки №МП-242-1708-2014.
осуществляется по документу МП-242-1708-2014 «Анализаторы фракционного состава DPA-4.5. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
07.02.2014 г.
Основные средства поверки:
- ГСО фракционного состава нефтепродуктов ГСО7947-2001, ГСО7948-2001, ГСО7949-2001.
Методика измерений приведена в документе «Анализатор фракционного состава DPA-4.5. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к Анализаторам фракционного состава DPA-4.5
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. Техническая документация фирмы «BARTEC BENKE GmbH», Германия.
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 21 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
