Приборы микропроцессорные Трансформер-SL, 57640-14

Назначение

Приборы микропроцессорные Трансформер - SL предназначены для измерений аналоговых входных сигналов постоянного тока 4 - 20 мА, поступающих от первичных преобразователей температуры, влажности, давления и прочих.

Описание

Приборы микропроцессорные Трансформер - SL представляют собой проектно -компонуемые устройства, принцип действия которых основан на измерении и аналогоцифровом преобразовании входного сигнала с отображением результата измерений на жидкокристаллическом дисплее модуля индикации и передаче сигнала управляющим устройствам.

Приборы микропроцессорные Трансформер - SL состоят из модулей, смонтированных в отдельных корпусах, соединённых по интерфейсу RS 485, согласно требуемой конфигурации и установленных на DIN-рейку, и представляют собой эксплуатационно-, информационно-, энергетически-, метрологически- и конструктивно- организованную совокупность средств измерений, средств автоматизации, средств управляющей вычислительной техники, а также программных средств.

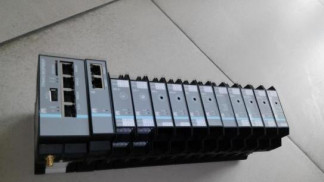

В зависимости от выполняемой задачи, приборы микропроцессорные Трансформер-SL могут комплектоваться различными модулями (рисунок 1):

-    модуль МВ -микропроцессорный модуль управления, сбора и передачи информации;

-    А8-0 - модуль 8 аналоговых универсальных входов с Явх от 320 до 360 Ом для постоянного тока 4 - 20 мА; могут быть использованы как дискретные входы с Явх от 3,90 до 3,96 кОм;

-    Д8-0 - модуль 8 дискретных (контактных) универсальных входов (замкнутый контакт не более 30 Ом, разомкнутый контакт не менее 30 кОм), входной ток по каждому входу от 4 до

5 мА; могут быть использованы как импульсные входы с частотой следования импульсов не более 0,5 кГц и амплитудой от 12 до 26 В;

-    А5-0-1 - модуль 5 аналоговых универсальных входов (аналогичных А8-0) и 1 токовый выход 4-20 мА при сопротивлении нагрузки не более 250 Ом;

-    А0-4 - модуль 4 аналоговых гальванически развязанных выходов тока 4 - 20 мА или напряжения 0 - 10 В;

-    Д0-8DC - модуль 8 дискретных выходов, нагрузочная способность 0,1 А (не более), 24 В постоянного тока;

-    Д0-8АС - модуль 8 дискретных выходов (электронное реле), нагрузочная способность 1 А (не более), 24 В переменного тока;

-    КСИ2 - модуль контроля величины сопротивления петли и сопротивления ППУ изоляции по двум трубопроводам. Измеряемое сопротивление ППУ изоляции по каждому трубопроводу от 0 до 350 кОм.

-    МКУ - модуль контроля уровня электропроводных жидкостей в открытых и закрытых резервуарах и преобразования сигналов уровня.

-    модуль МП4 - модуль управления четырьмя нагрузками (например, магнитными пускателями и др.); нагрузочная способность 1 А, 242 В, 50±1 Гц, еоБф не менее 0,3;

-    модуль Р3 - модуль управления 3-мя реверсивными нагрузками (например, приводом регулирующего клапана и др.); нагрузочная способность 1 А, 242 В, 50±1 Гц, еоБф не менее 0,3;

-    модуль МП2Р - модуль управления двумя нагрузками (например, магнитными пускателями и др.) и одной реверсивной нагрузкой ( например, приводом регулирующего клапана и др.); нагрузочная способность как у МП4 и Р3;

Всего листов 4

-    модуль - конвертор КВ RS485;

-    модуль-преобразователь АД RS422;

-    модуль ИК5.5 - модуль индикации с пятикнопочной клавиатурой;

-    модуль ББП24 - обеспечивает бесперебойное питание прибора.

Функцию измерений осуществляют модули А8-0, А5-0-1 (рисунок 2)

Модуль прибора - конструктивно законченный элемент, заключённый в корпус. На каждом модуле прибора имеется гарантийная наклейка (рисунок 3).

Программное обеспечение

приборов микропроцессорных Трансформер - SL состоит из:

-    внутреннего (встроенного) программного обеспечения (ПО), устанавливаемого в каждый модуль;

-    внутреннего (встроенного) ПО, устанавливаемого в базовый микропроцессорный модуль МВ в зависимости от конфигурации прибора.

Идентификационные данные ПО этих модулей отражены в таблице 1. Таблица 1

го программного обеспечения. Несанкционированный доступ, считывание и модификация не возможны.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - А (в соответствии с МИ 3286-2010).

Технические характеристики

Метрологические и технические характеристики приборов микропроцессорных Трансформер - SL приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель модулей методом трафаретной печати со слоем защитного покрытия и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность средства измерений указана в таблице 3. Таблица 3

Всего листов 4

Поверка

осуществляется по документу МП РТ 2080-2014 «Приборы микропроцессорные Трансформер -SL. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 21 апреля 2014 г.

Перечень основного оборудования, используемого при поверке:

Калибратор токовой петли FLUKE 705, диапазон от 0 до 24 мА, погрешность установки тока в режиме калибратора Ai = ± (0,02 • 10-2 • 1уст + 2 е.н.р.).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации РЭ 4218-004-11361385-2014.

Нормативные и технические документы, устанавливающие требования к приборам микропроцессорным Трансформер - SL

1    ТУ 4218-004-11361385-2014. Приборы микропроцессорные Трансформер - SL.

2    ГОСТ Р 52931-2008 «ГСП. Приборы контроля и регулирования технологических процессов. Общие технические условия».

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
