| Номер в госреестре | 57641-14 |
| Наименование СИ | Установки для проверки проводного монтажа |
| Обозначение типа СИ | MPT |
| Изготовитель | "Cable Test Systems Inc.", Канада |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установки для проверки проводного монтажа MPT (далее - установки МРТ) предназначены для измерений электрического сопротивления и электрической емкости.
Структурно установки МРТ состоят из воспроизводящей части и измерительной части.
Принцип действия воспроизводящей части установки МРТ основан на автоматическом управлении встроенными источниками сигналов, опорными из которых являются источники напряжения постоянного и переменного тока, наборы резисторов и конденсаторов.
Принцип действия измерительной части установки МРТ основан на преобразовании аналогового сигнала с выхода испытуемого объекта (сопротивления, емкости) в цифровой сигнал с помощью аналого-цифрового преобразователя.
Определение работоспособности и характеристик испытуемых объектов проводится посредством анализа их реакции на тестовое воздействие с выдачей результатов измерений на дисплей персонального компьютера. Результаты измерений сохраняются в постоянное запоминающее устройство. Установки МРТ оборудованы защитой от перегрузки по току и напряжению, тепловой защиты выходного трансформатора.
Подключение проверяемых устройств осуществляется через адаптеры, которые выполняются в виде ответных частей разъемов подключаемых изделий.
Конструктивно установки МРТ выполнены в металлических корпусах, работают под управлением персонального компьютера совместимого с IBM PC, имеют звуковую индикацию, блок поверки, входящие в комплект поставки.
Установки МРТ для проверки проводного монтажа имеют две модели:
- MPT-1000 - исполнена в стойке и имеет до 3000 идентичных измерительных каналов;
- MPT-5000L - настольный вариант, имеющий до 1200 идентичных измерительных каналов.
Каждый измерительный канал последовательно измеряет сопротивление и ёмкость.

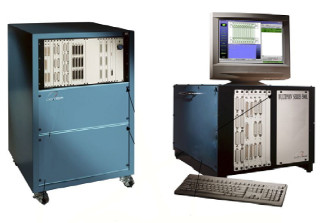

Внешний вид установок МРТ приведен на рисунке 1.
Программное обеспечение (ПО) является специализированным ПО управления установками МРТ, создания измерительных программ, проведением измерений с помощью установок МРТ и обработки результатов измерений.
ПО может быть использовано отдельно от измерительно-вычислительной платформы установки МРТ.
Всё ПО (МРТ Discovery) является метрологически значимым.
Влияние ПО на метрологические характеристики учтено при их нормировании. Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения(кон-трольная сумма исполняемого кода) | Другие идентифи кационные данные | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| МРТ Discovery | не ниже 4.5.1.41 | - | - | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений электрического сопротивления | от 0,1 Ом до 50 МОм |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления (R): - в диапазоне от 0,1 Ом до 400 кОм; - в диапазоне свыше 400 кОм до 1 МОм включительно; - в диапазоне свыше 1 МОм до 50 МОм включительно | ± (0,01 •R + 50 мОм) ± (0,03 •R + 1 кОм) ± (0,1 •R + 10 кОм) |
| Диапазон измерений электрической емкости | от 500 пФ до 1 мФ |
| Пределы допускаемой абсолютной погрешности измерений электрической емкости (С): -в диапазоне от 500 пФ до 10 нФ включительно; - в диапазоне свыше 10 нФ до 1 мФ включительно | ± (0,1-С + 10 пФ) ± (0,05-С + 100 пФ) |
| Диапазон измерений сопротивления изоляции, МОм | от 50 до 2000 |
| Пределы допускаемой относительной погрешности измерений сопротивления изоляции, % | ± 10 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) - частота питающей сети, Гц - напряжение питающей сети переменного тока, В | от 15 до 25 до 80 84 - 106,7 (630 - 800); 50 ± 1 220 ± 22 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - модель MPT-1000 - модель MPT-5000L | 660 х 690 х 1120 530 х 460 х 395 |
| Потребляемая мощность, В • А (справочно) | 2200 |
Знак утверждения типа наносится на лицевую панель корпуса установки МРТ в виде наклейки и на титульный лист руководства по эксплуатации в центре типографским способом.
Комплект поставки включает:
- установка для проверки проводного монтажа MPT - 1 шт.;
- блок поверки - 1 комплект;
- комплект эксплуатационной документации - 1 комплект;
- методика поверки - 1 шт.
осуществляется по документу МП 57641-14 «Установка для проверки проводного монтажа MPT. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ» 14 февраля 2014 г.
Основное рекомендуемое средство поверки:
- измеритель LCR цифровой Е7-8, диапазон измерений электрической емкости от 1 пФ до 10 мкФ, погрешность ± 1 %; диапазон измерений электрического сопротивления от 0,1 Ом до 10 МОм, погрешность ± 1 %.
Методика измерений приведена в разделах 2 и 3 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к установкам для проверки проводного монтажа MPT
1 ГОСТ Р 8.764 - 2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
2 ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической ёмкости.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
