Газосигнализаторы СЕНС СГ-ДГ, 57648-14

Назначение

Газосигнализаторы СЕНС СГ-ДГ (далее - газосигнализатор) предназначены для автоматического, непрерывного измерения довзрывоопасной концентрации горючих газов в окружающем воздухе и сигнализации о потенциальной опасности взрыва.

Описание

Принцип действия газосигнализатора основан на преобразовании с помощью оптического датчика значений концентрации горючего газа в измерительный сигнал, пропорциональный содержанию определяемого компонента в воздухе и выработке световых и управляющих сигналов в соответствии с алгоритмом работы газосигнализатора.

Газосигнализаторы имеют варианты исполнения в зависимости от поверочного компонента, интерфейса выходного сигнала, наличия сигнальных реле в соответствии с таблицей 1.

Таблица 1

Тип газосигнализатора - стационарный, автоматический, электрический, одноканальный, непрерывного действия, с верхним пределом измерений содержания горючих газов и паров до 100% нижнего концентрационного предела распространения пламени (воспламенения) (НКПР). Газосигнализатор является автономным газоаналитическим прибором и относится к электрооборудованию II группы по ГОСТ Р 52350.29.1-2010.

Метод измерений - прямой, инфракрасная абсорбция.

Способ отбора пробы - диффузионный.

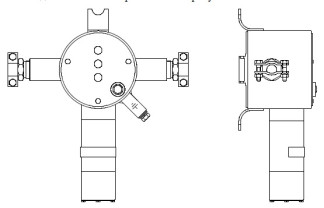

Внешний вид газосигнализатора показан на рисунке 1.

Конструкция газосигнализатора обеспечивает ограничение доступа к внутренним элементам с целью предотвращения несанкционированного доступа, схема пломбировки от несанкционированного доступа приведена на рисунке 2. Степень защиты от пыли и влаги по ГОСТ 14254-96, соответствует IP66.

Газосигнализатор выполнен во взрывозащищённом исполнении и имеет виды взрывозащиты “взрывонепроницаемая оболочка” “d” и “искробезопасная электрическая цепь “i” уровня “ib”.

Помба

Программное обеспечение

Газосигнализаторы имеют встроенное программное обеспечение (ПО), разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Метрологически значимые параметры защищены от преднамеренного или случайного изменения.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

В идентификационном номере ПО Х - номер версии ПО, в зависимости от варианта исполнения газосигнализатора, приведён в руководстве по эксплуатации.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.

Диапазон измерений, % НКПР

Пределы допускаемой основной абсолютной погрешности измерений (Ад)

от 0 до 100

±3 % НКПР

или

Вариация выходного сигнала (J), не более

Пределы допускаемой дополнительной погрешности измерений при изменении температуры в диапазонах:

-    (от минус 10 до плюс 40) оС

-    (от минус 40 до минус 10) оС и (от плюс 40 до плюс 60) оС

Пределы допускаемой дополнительной погрешности измерений при изменении давления окружающей среды в диапазоне от 80 до 120 кПа

±5 % от показаний Ад

±5 % НКПР,

*

или ±10 % от показаний ±10 % НКПР,

*

или ±20 % от показаний

±1,5 % НКПР

*

или ± 5 % от показаний при изменении давления на каждые 3,3 кПа

Пределы допускаемой дополнительной погрешности измерений при изменении относительной влажности окружающей среды от 0 до 98 %

±5 % НКПР

*

или ±15% от показаний при температуре 40 °С и относительной влажности 50 %

Время прогрева, с, не более

120

60

5

от минус 40 до плюс 60 от 80 до 120 98

9

от 4,5 до 30 2

250х200х100

2

Время установления показаний t(90), с, не более

Количество настраиваемых порогов аварийной сигнализации, шт.

Рабочие условия эксплуатации

-    диапазон температур, °С

-    атмосферное давление, кПа

-    верхний предел влажности, %

Напряжение питания постоянного тока, В :

-    номинальное

-    допустимое

Потребляемая мощность, Вт, не более

Габаритные размеры (длина, ширина, высота), мм, не более Масса, кг, не более

Знак утверждения типа

наносится типографским способом на титульный лист (правый верхний угол) руководства по эксплуатации.

Комплектность

Газосигнализатор СЕНС СГ-ДГ Руководство по эксплуатации. СЕНС.413347.007РЭ Методика поверки. СЕНС.413347.007МП Адаптер для подачи ПГС

1 шт.

1 шт.

1 шт.

1 шт. (по заказу).

Поверка

осуществляется в соответствии с документом СЕНС.413347.007МП «Газосигнализаторы СЕНС СГ-ДГ. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 25.04.2014 г. Основные средства поверки:

-    ГСО-ПГС по ТУ 6-16-2956-92 (с изм. №№ 1, 2, 3, 4, 5, 6, 7), в баллонах под давлением состава СН4-К2 (ГСО-ПГС 9750-2011);

-    ГСО-ПГС по ТУ 6-16-2956-92 (с изм. №№ 1, 2, 3, 4, 5, 6, 7), в баллонах под давлением состава С3Н8-К2 (ГСО-ПГС 9142-2008).

Сведения о методах измерений

Метод измерений описан в документе «Газосигнализаторы СЕНС СГ-ДГ. Руководство по эксплуатации», СЕНС.413347.007РЭ.

Нормативные документы, устанавливающие требования к газосигнализаторам

1    ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

2    ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов».

3    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

Рекомендации к применению

осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
