| Номер в госреестре | 57652-14 |
| Наименование СИ | Расходомеры турбинные |
| Обозначение типа СИ | TURBODOS |
| Изготовитель | "ProMinent Dosiertechnik GmbH", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Расходомеры турбинные TURBODOS (далее по тексту - расходомеры) предназначены для измерений объемного расхода и объема жидкости, преобразования измеренных значений в унифицированные электрические выходные сигналы.
Принцип действия расходомера заключается в преобразовании скорости потока жидкости, проходящего через известное сечение, в частоту электрических импульсов. При этом частота импульсов пропорциональна мгновенному объемному расходу жидкости, а суммарное число подсчитанных импульсов - суммарному объему прошедшего через прибор вещества за заданный период времени.
Первичный преобразователь представляет собой корпус, в проточной части которого установлена крыльчатка, свободно вращающаяся в подшипниках корпуса под действием проходящего потока, а во внешней части находится электромагнитная катушка с магнитным сердечником. В результате взаимодействия лопастей вращающейся крыльчатки с магнитным полем датчика формируется электрический сигнал переменного тока, частота которого пропорциональна скорости вращения крыльчатки. После усиления и преобразования получается сигнал в виде прямоугольных импульсов.

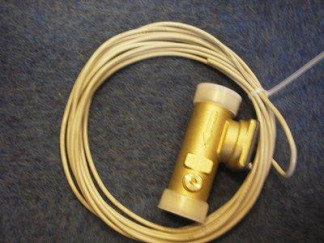

Общий вид и конструкция расходомера показаны на рисунках 1 и 2.
Основные метрологические и технические характеристики приведены в таблице 1. Таблица 1.
| Наименование характеристики | Значение параметра |
| Диапазон измерений расхода, м3/ч | от 0,07 до 22 |
| Диаметр условного прохода, мм | 25, 50 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема) в диапазоне от 0,2 до 20 м3/ч, % | ±2 |
| Напряжение питания постоянного тока, В | 12 |
| Потребляемая мощность, Вт, не более | 0,3 |
| Коэффициент преобразования, k-фактор, имп/м3 | 67500 |
| Максимальное избыточное давление в трубопроводе, МПа (бар) | 1,0 (10) |
| Диапазон изменения температуры измеряемой среды, °С | от плюс 5 до плюс 38 |
| Диапазон кинематической вязкости измеряемой жидкости, мм2/с | от 1 до 100 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, без конденсата, % - атмосферное давление, кПа | от плюс 5 до плюс 40 от 5 до 95 от 84 до 106,7 |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP54 |
| Габаритные размеры (диаметрхдлина), мм, не более - зав. номера FT-USG084E, FT-USG097E, FT-UVW009E, FT-UVW011E, FT-UVW012E - зав. номер FT-USG085E | 35x205 65x255 |
| Масса в сборе, кг, не более - зав. номера FT-USG084E, FT-USG097E, FT-UVW009E, FT-UVW011E, FT-UVW012E - зав. номер FT-USG085E | 1,2 5,5 |
| Среднее время наработки на отказ, ч, не менее | 30 000 |
| Полный средний срок службы, лет, не менее | 10 |
1. Расходомеры турбинные TURBODOS зав. номера FT-USG084E,
FT-USG085E, FT-USG097E, FT-UVW009E, FT-UVW011E, FT-UVW012E
6 шт. 6 экз. 6 экз.
2. Паспорт
3. Методика поверки
осуществляется в соответствии с документом МП 57652-14 «Расходомер турбинный TURBODOS. Методика поверки», утвержденным ФГУП «ВНИИМС» в марте 2014 г.
Основное средство поверки: установка поверочная расходомерная «Водоучет» (Госреестр 40402-09), диапазон воспроизводимых расходов от 0,005 до 180 м3/ч, относительная погрешность измерений объема (расхода) воды с помощью КСО и КПО не более 0,5 %.
приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к расходомерам турбинным TURBODOS
1. ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
2. Техническая документация ProMinent Dosiertechnik GmbH, Германия.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта - Комплекса по производству ПВХ ООО «РусВинил», г. Кстово, Россия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
