Установки газосмесительные ГСУ, 57654-14

Назначение

Установки газосмесительные ГСУ (далее - установки) предназначены для приготовления в баллонах под давлением газовых смесей метан-воздух, водород-воздух, водород-азот, азот-кислород.

Описание

Принцип действия установки основан на смешении чистых целевых газов (метана, водорода, азота) с газом-разбавителем в соответствии с их парциальными давлениями и расчете содержания компонентов по уравнению состояния бинарной смеси с учетом сжимаемости компонентов.

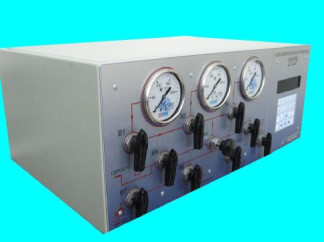

Газосмесительная установка состоит из блока питания, вакуумного насоса, блока смешения и измерения (БСИ).

На лицевой панели БСИ размещены запорно-регулирующие газовые вентили, дисплей для вывода информации: давления в газовых трактах (кгс/см2), температуры (оС), состояния вакуумного насоса (вкл/выкл). К БСИ подсоединяют до трех баллонов с исходными газами и до трех приемных баллонов для смесей.

Технические характеристики

Диапазон и характеристики погрешности объемной доли ваемых смесях приведены в таблице 1.

целевого газа в приготавли-

Таблица 1

Диапазон объемной доли метана в воздухе, %

от 0 до 2,0 от 0 до 0,8 от 0,01 до 99 от 0,005 до 99 ± 20

Диапазон объемной доли водорода в воздухе, %

Диапазон объемной доли кислорода в азоте, %

Диапазон объемной доли водорода в азоте, %

Пределы допускаемых значений приведенной к верхнему пределу измерений погрешности (%) в диапазоне объемной доли от 0,001 % до 0,01 %

Пределы допускаемых значений относительной погрешности измерений (%) в диапазоне объемной доли: св. 0,01 до 1,0 св. 1,0 до 10 св. 10 до 90 св. 90 до 99 Максимальное давление смеси, кгс/см Потребляемая мощность установки, кВт, не более Потребляемая мощность вакуумного насоса, кВт, не более Габаритные размеры (без вакуумного насоса), мм, не более Масса (без вакуумного насоса), кг, не более

± 20 ± 10 ± 5 ± 3 60 0,2 1,0

500х500х300

10

Условия эксплуатации:

-    рабочая температура, оС

25 ± 10 от 680 до 785 от 30 до 80 380

-    атмосферное давление, мм рт.ст

-    относительная влажность, %

-    напряжение питания, В

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом, на установку - методом фотопечати.

Комплектность

Установка газосмесительная - 1 шт.

Вакуумный насос - 1 шт.

Руководство по эксплуатации и техническое описание - 1 экз.

Паспорт - 1 экз.

Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 57654-14 "Инструкция. Установки газосмесительные ГСУ. Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" 28 марта 2014 г. и входящему в комплект поставки.

Средства поверки:

-    генератор газовых смесей ГГС-03-03 - рабочий эталон 2-го разряда;

-    ГСО-ПГС 3910-87, 3940-87, 3947-87, 3728-87, 3905-87;

-    азот газообразный особой чистоты, 1 сорт, ГОСТ 9293-74.

Сведения о методах измерений

изложены в руководстве по эксплуатации "Установки газосмесительные ГСУ".

Нормативные и технические документы, устанавливающие требования к установкам газосмесительным ГСУ

техническая документация ООО "Микросенсорная техника".

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
