Генераторы газовых смесей паров этанола в воздухе GUTH мод. 10-4D, 57656-14

Назначение

Генераторы газовых смесей паров этанола в воздухе GUTH модель 10-4D (далее - генераторы) предназначены для приготовления газовых смесей, используемых при проведении поверки и испытаний анализаторов паров этанола в выдыхаемом воздухе, в том числе в целях утверждения типа.

Описание

Генераторы являются стационарными приборами циклического действия.

Принцип действия генераторов основан на барботировании воздуха с постоянным расходом через термостатированный водный раствор этанола с известным содержанием этанола. При барботировании через водный раствор этанола воздух насыщается парами этанола и воды. Массовая концентрация этанола в получаемой парогазовой смеси на выходе генераторов определяется содержанием этанола в используемом водном растворе.

Конструктивно генераторы состоят из приборного модуля, соединенного с емкостью для водного раствора этанола. В емкость с раствором погружены следующие элементы приборного модуля: электронагреватель, полупроводниковый датчик температуры, перемешива-тель раствора и трубка для барботирования воздуха. На корпусе приборного модуля расположены: цифровой дисплей для индикации значения температуры раствора и вывода сообщений об ошибках, трубка подачи воздуха, трубка выхода газовой смеси, тумблер включения/выключения и контрольный порт.

Генераторы применяются в комплекте со стандартными образцами состава водного раствора этанола ВРЭ-2 (ГСО 8789-2006), которые поставляются с генераторами. При дальнейшей эксплуатации генератора водные растворы этанола поставляются по отдельным заказам.

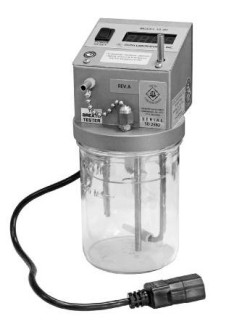

На рисунке 1 приведен внешний вид генераторов.

Рисунок 1 - Внешний вид генераторов.

Программное обеспечение

Генераторы имеют встроенное программное обеспечение M10-4D.

Встроенное системно-прикладное программное обеспечение генераторов разработано изготовителем специально для решения задачи термостатирования водного раствора этанола, индикации на дисплее значения температуры раствора и вывода сообщений об ошибках.

Идентификационные данные встроенного программного обеспечения генераторов приведены в таблице 1.

Таблица 1

Лист № 3 Всего листов 5

Влияние встроенного программного обеспечения на метрологические характеристики генераторов учтено при их нормировании. Уровень защиты встроенного программного обеспечения генераторов от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

1 Основные метрологические характеристики генераторов приведены в таблице 2. Таблица 2

2    Объем водного раствора этанола, заливаемого в емкость генераторов, см3:

500 ± 25.

34,0.

± 0,1.

не более 15.

не менее 90; от 6 до 10;

не более 10;

18;

3    Водный раствор этанола термостатируется при номинальной температуре, °С:

4    Пределы допускаемой абсолютной погрешности поддержания температуры водного раствора этанола, °С:

5    Время прогрева генераторов (после замены водного раствора этанола), мин:

6    Параметры газовой смеси на выходе генераторов:

-    относительная влажность газовой смеси, %:

-    объемный расход газовой смеси (задается пользователем), л/мин:

-    длительность генерации пробы газовой смеси (контролируется пользователем), с:

-    максимальный объем газовой смеси без замены водного раствора этанола (контролируется пользователем), л:

-    максимальное количество генерируемых проб газовой смеси без замены водного раствора этанола указано в таблице 3.

Таблица 3

7 Максимальное количество анализаторов паров этанола в выдыхаемом воздухе, поверяемых с помощью генератора без замены водного раствора этанола (при выполнении трех измерений на каждой точке поверки) указано в таблице 4.

8    Электрическое питание генераторов осуществляется от сети переменного тока частотой (50±1) Гц, В:    220±22.

9    Потребляемая мощность, Вт:    не более 72.

10    Габаритные размеры, мм:

-    длина:    не более 110;

-    высота:    не более 225;

-    ширина:    не более 120.

11    Масса, г:    не более 1750.

12    Рабочие условия эксплуатации:

-    диапазон температуры окружающего воздуха, оС:    от 20 до 25;

-    диапазон относительной влажности окружающего воздуха, %:    от 30 до 80;

-    диапазон атмосферного давления, кПа:    от 84,0 до 106,7;

-    пространственное положение - горизонтальное с отклонением не более 10° в любом направлении.

13    Средний срок службы, лет:    8.

14    Средняя наработка на отказ, ч:    8000.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации, паспорт и на генераторы в виде наклейки.

Комплектность

Комплект поставки генераторов приведен в таблице 5.

Таблица 5

Поверка

осуществляется по рекомендации МИ 3202-2009 «Генераторы газовых смесей паров этанола в воздухе. Методика поверки», утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева» 7 апреля 2009 г.

Основные средства поверки: эталонный комплекс аппаратуры Б3, входящий в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011, с использованием эталонов сравнения - газовых смесей состава этанол/азот в баллонах под давлением ЭС Хд 2.706.136-352, ЭС Хд 2.706.136-353.

Сведения о методах измерений

Методика измерений приведена в документе «Генераторы газовых смесей паров этанола в воздухе GUTH модель 10-4D. Руководство по эксплуатации», 2014 г.

Нормативные и технические документы, устанавливающие требования к генераторам газовых смесей паров этанола в воздухе GUTH модель 10-4D

1    ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»

2    ГОСТ Р 8.676-2009 «ГСИ. Государственная поверочная схема для средств измерений содержания этанола в газовых и жидких средах»

3    Техническая документация фирмы-изготовителя.

Рекомендации к применению

при оказании услуг по обеспечению единства измерений в качестве рабочего эталона 1-го разряда по ГОСТ 8.578-2008.
