Счетчики-расходомеры массовые Rheonik, 57660-14

57660-14
Счетчики-расходомеры массовые Rheonik (далее - счетчики-расходомеры) предназначены для измерения массы, массового расхода и плотности различных по составу и вязкости жидкостей.
Документы
Карточка СИ
Номер в госреестре 57660-14
Наименование СИ Счетчики-расходомеры массовые
Обозначение типа СИ Rheonik
Изготовитель "GE Sensing & Inspection Technologies GmbH", Германия
Год регистрации 2014
Срок свидетельства 11.06.2019
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Счетчики-расходомеры массовые Rheonik (далее - счетчики-расходомеры) предназначены для измерения массы, массового расхода и плотности различных по составу и вязкости жидкостей.

Описание

Принцип действия счетчиков-расходомеров основан на использовании сил Кориолиса, действующих на поток жидкости, двигающейся через петлеобразные трубки, которые колеблются с постоянной частотой. Силы Кориолиса вызывают поперечные колебания противоположных сторон трубок и, как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу.

Счетчики-расходомеры состоят из датчика массового расхода (сенсора) и измерительного преобразователя. Фазовые смещения фиксируются чувствительными элементами (катушками индуктивности) установленными в датчике массового расхода и обрабатываются измерительным преобразователем. Так же измерительным преобразователем фиксируется разность задающей частоты и фактической частоты колебания измерительных трубок. Разность частоты пропорциональна плотности продукта проходящего через измерительные трубки.

Для измерения температуры в корпусе датчика массового расхода установлены термопреобразователи сопротивления. На основании измеренной температуры измерительный преобразователь проводит автоматическую коррекцию измеренных значений массы и плотности, тем самым уменьшая влияние температуры измеряемой среды на точность измерений. Измерение массы проводится путем интегрирования массового расхода по времени. На основании измеренного массового расхода (массы) и плотности счетчик-расходомер рассчитывает объемный расход (объем) жидкости.

Датчики массового расхода имеют следующие модели в зависимости от диаметра условного прохода: RHM015, RHM03, RHM04, RHM06, RHM08, RHM12, RHM15, RHM20, RHM30, RHM40, RHM60, RHM80, RHM100, RHM 160.

Измерительные преобразователи имеют следующие модели в зависимости от типов выходных сигналов, исполнения корпуса, наличия жидкокристаллического дисплея и других функций: RHE07, RHE08, RHE11, RHE12, RHE14. Измерительные преобразователи могут сочетаться с любыми моделями датчиков массового расхода. Для подключения счетчиков-расходомеров к системе PROFIBUS DP используется дополнительный модуль RHE15.

Счетчики-расходомеры в зависимости от требуемых пределов основной относительной погрешности при измерении массового расхода (массы) и диапазона измерения могут иметь различные исполнения, которые определяются при заказе. Калибровку по плотности проводят по специальному заказу.

Для обеспечения термоизоляции измерительные трубы датчика массового расхода заключены в герметичную защитную оболочку, которая может быть укомплектована дополнительным наружным обогревом. Для обеспечения высоких эксплуатационных характеристик и надежного функционирования при работе в агрессивных средах измерительные трубы могут быть изготовлены из нержавеющей стали, Hastelloy, Monel, Inconel, Tantal и Duplex.

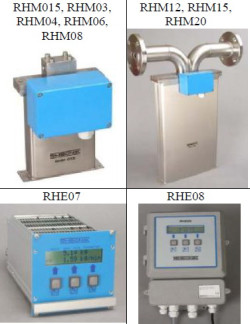

Фотографии общего вида датчиков массового расхода и измерительных преобразователей приведены на рисунке 1.

Лист № 2 Всего листов 9

В целях предотвращения несанкционированной настройки или вмешательства в работу корпуса датчиков массового расхода пломбируются свинцовой пломбой изготовителя или изготавливаются в неразборном корпусе. Место пломбировки приведено на рисунке 1.

RHM015, RHM03, RHM04, RHM06, RHM08

RHM12, RHM15, RHM20

А

RHM100,

RHE07

RHE12

W

RHE15

I

Место пломбировки

Рисунок 1.

Программное обеспечение

Программное обеспечение (далее - ПО) счетчиков-расходомеров является встроенным ПО микропроцессора и представляет собой метрологически значимую часть.

Работой встроенного ПО управляет микропроцессор, расположенный внутри измерительного преобразователя на электронной плате. Защита ПО осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти. Повторная запись программного кода в память микропроцессора невозможна.

Пользовательские настройки и калибровочные коэффициенты значения массы и плотности могут быть изменены пользователем и защищены паролем для предотвращения несанкционированного вмешательства.

Идентификация ПО счетчиков-расходомеров осуществляется путем отображения на дисплее измерительного преобразователя или на дисплее подключенного персонального

Лист № 3 Всего листов 9

компьютера с помощью прикладного программного обеспечения структуры идентификационных данных, содержащей номер версии ПО или идентификационное наименование счетчика-расходомера. Идентификационные данные ПО счетчиков-расходомеров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО счетчиков-расходомеров.

Наименование

ПО

Идентификационное наименование ПО

Номер версии ПО

Цифровой

идентификатор

ПО

(контрольная

сумма)

Алгоритм

вычисления

цифрового

идентификатора

ПО

ПО счетчиков-расходомеров массовых Rheonik

M280313

V.3.00

-

-

M241106

V.1.36

-

-

M040303

V.2.03

-

-

M020609

V.2.05

-

-

M150604

V.1.32

-

-

M221299

V.1.24

-

-

PIC18039

V.1.15

-

-

PIC18106

V.1.10

-

-

PIC10047

V.1.12

-

-

Примечание - Номер версии ПО зависит от модели счетчика-расходомера. Допускается обновление ПО заводом-изготовителем, при этом идентификационное наименование ПО должно соответствовать, указанному в сертификате калибровки завода-изготовителя.

ПО счетчиков-расходомеров имеет уровень защиты от непреднамеренных и преднамеренных изменений C по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики счетчиков-расходомеров приведены в таблицах 2 - 4. Метрологические и технические характеристики измерительных преобразователей приведены в таблице 5.

Наименование

характеристики

Модификации

RHM015

RHM03

RHM04

RHM06

RHM08

Диаметр условного прохода, мм

1,55

3,62

5,5

5,64

8,46

Пределы основной относительной погрешности при измерении массового расхода и массы, %, (в диапазоне массового расхода, кг/мин)

Исполнение 1

±0,5 (от 0,008 до 0,6)

±0,5 (от 0,1 до 5)

±0,5 (от 0,2 до 10)

±0,5 (от 0,5 до 20)

±0,5 (от 1 до 50)

Исполнение 2

±0,2 (от 0,03 до 0,6)

±0,2 (от 0,25 до 5)

±0,2 (от 0,5 до 10)

±0,2 (от 1 до 20)

±0,2 (от 2,5 до 50)

Исполнение 3

±0,2 (от 0,008 до 0,16) ±0,6 (от 0,003 до0,008)

±0,2 (от 0,1 до 2) ±0,6 (от 0,075 до 0,1)

±0,2 (от 0,2 до 4) ±0,6 (от 0,1 до 0,2)

±0,2 (от 0,5 до 10) ±0,6 (от 0,3 до 0,5)

±0,2 (от 1 до 20) ±0,6 (от 0,6 до 1)

Исполнение 4

±0,12 (от 0,03 до 0,6)

±0,12 (от 0,25 до 5)

±0,12 (от 0,5 до 10)

±0,12 (от 1 до 20)

±0,12 (от 2,5 до 50)

Исполнение 5

±0,1 (от 0,06 до 0,6)

±0,1 (от 0,5 до 5)

±0,1 (от 1 до 10)

±0,1 (от 2 до 20)

±0,1 (от 5 до 50)

Функция измерения плотности

-

-

-

-

-

Пределы дополнительной приведенной погрешности при измерении массового расхода и массы от изменения температуры окружающей или измеряемой среды на 1оС, %

±0,00036

±0,00036

±0,00036

±0,0005

±0,0005

Пределы дополнительной относительной погрешности при измерении массового расхода и массы от изменения давления измеряемой среды на 0,1 МПа, %

±0,0001

Температура окружающей среды, оС

от минус 40 до 60

Температура измеряемой среды, оС

от минус 20 до 120; от минус 196 до 3501"1

Верхний предел рабочего давления среды, МПа

от 15 до 87

Масса, кг

3,5

3,5

3,5

8

8

Габаритные размеры, мм

220x205x100

220x205x100

220x205x100

350x276x120

350x276x120

1) - специальное исполнение.

Наименование

характеристики

Модификации

RHM12

RHM15

RHM20

RHM30

RHM40

Диаметр условного прохода, мм

14,1

16,92

23,97

40,89

53,58

Пределы основной относительной погрешности при измерении массового расхода и массы, %, (в диапазоне массового расхода, кг/мин)

Исполнение 1

±0,5 (от 2 до 100)

±0,5 (от 4 до 200)

±0,5 (от 6 до 300)

±0,5 (от 15 до 750)

±0,5 (от 30 до 1500)

Исполнение 2

±0,2 (от 5 до 100)

±0,2 (от 10 до 200)

±0,2 (от 15 до 300)

±0,2 (от 35 до 750)

±0,2 (от 60 до 1200)

Исполнение 3

±0,2 (от 2 до 40) ±0,6 (от 1,5 до 2)

±0,2 (от 4 до 80) ±0,6 (от 2 до 4)

±0,2 (от 15 до 300) ±0,5 (от 6 до 15) ±0,6 (от 4,5 до 6)

±0,2 (от 35 до 750) ±0,5 (от 15 до 35) ±0,6 (от 10 до 15)

±0,2 (от 60 до 1200) ±0,5 (от 30 до 60) ±0,6 (от 25 до 30)

Исполнение 4

±0,15 (от 3,75 до 75)

±0,12 (от 7,5 до 150)

±0,15 (от 20 до 200)

±0,15 (от 60 до 600)

±0,15(от 100 до 1000)

Исполнение 5

±0,12 (от 7,5 до 75)

±0,10 (от 15 до 150)

-

-

-

Пределы основной относительной погрешности при измерении плотности, кг/м3

±1

±0,51}

±1

±0,51}

±1

±0,51}

±1

±0,51}

±1

±0,51}

Пределы дополнительной приведенной погрешности при измерении массового расхода и массы от изменения температуры окружающей или измеряемой среды на 1оС, %

±0,0005

±0,0005

±0,0005

±0,0005

±0,0005

Пределы дополнительной абсолютной погрешности при измерении плотности от изменения температуры окружающей или измеряемой среды на 1оС, кг/м3

±0,05

±0,032

±0,027

±0,022

±0,022

Пределы дополнительной относительной погрешности при измерении массового расхода и массы от изменения давления измеряемой среды на 0,1 МПа, %

±0,0001

Пределы дополнительной относительной погрешности при измерении плотности от изменения давления измеряемой среды на 0,1 МПа, %

±0,008

±0,008

±0,008

±0,009

±0,009

Температура окружающей среды, оС

от минус 40 до 60

Температура измеряемой среды, оС

от минус 20 до 120; от минус 196 до 3502)

от минус 20 до 120; от минус 200 до 3502)

Верхний предел рабочего давления среды, МПа

от 15 до 87

от 6 до 30

Масса, кг

16

16

23

58

120

Габаритные размеры, мм

400x540x130

400x540x130

500x540x130

725x875x200

725x1153x240

1)    - калибровка по плотности, выполняется по специальному заказу;

2)

; - специальное исполнение.

Наименование

характеристики

Модификации

RHM60

RHM80

RHM100

RHM160

Диаметр условного прохода, мм

76,14

112,8

146,64

225,6

Пределы основной относительной погрешности при измерении массового расхода и массы, %, (в диапазоне массового расхода, кг/мин)

Исполнение 1

±0,5 (от 60 до 2200)

±0,5 (от 200 до 8000)

±0,5 (от 300 до 12000)

±0,5 (от 750 до 30000)

Исполнение 2

±0,2 (от 100 до 2000)

±0,2 (от 400 до 8000)

±0,2 (от 800 до 12000)

±0,2 (от 2000 до 30000)

Исполнение 3

±0,2 (от 100 до 2000) ±0,5 (от 60 до 100) ±0,6 (от 45 до 60)

±0,2 (от 400 до 8000) ±0,5 (от 200 до 400) ±0,6 (от 130 до 200)

±0,2 (от 800 до 12000) ±0,5 (от 300 до 800) ±0,7 (от 200 до 300)

±0,2 (от 2000 до 30000) ±0,5 (от 750 до 2000) ±0,75 (от 600 до 750)

Исполнение 4

±0,15 (от 180 до 1800)

±0,15 (от 600 до 6000)

±0,15 (от 1800 до 9000)

±0,15 (от 3000 до 12000)

Пределы основной относительной погрешности при измерении плотности, кг/м3

±1

±0,51}

±1

±0,51}

±1

±0,51}

±1

±0,51}

Пределы дополнительной приведенной погрешности при измерении массового расхода и массы от изменения температуры окружающей или измеряемой среды на 1оС, %

±0,005

±0,005

±0,005

±0,005

Пределы дополнительной абсолютной погрешности при измерении плотности от изменения температуры окружающей или измеряемой среды на 1оС, кг/м3

±0,024

±0,024

±0,024

±0,024

Пределы дополнительной относительной погрешности при измерении массового расхода и массы от изменения давления измеряемой среды на 0,1 МПа, %

±0,0001

Пределы дополнительной относительной погрешности при измерении плотности от изменения давления измеряемой среды на 0,1 МПа, %

±0,009

±0,01

±0,01

±0,01

Температура окружающей среды, оС

от минус 40 до 60

Температура измеряемой среды, оС

от минус 20 до 120; от минус 200 до 3502)

от минус 20 до 120; от минус 200 до 2102)

от минус 20 до 120; от минус 45 до 1202)

Верхний предел рабочего давления среды, МПа

от 6 до 30

Масса, кг

235

380

475

670

Габаритные размеры, мм

950x1443x290

1320x1775x463

1320x1735x613

1610x1820x 730

1 - калибровка по плотности, выполняется по специальному заказу;

2)

; - специальное исполнение.

Наименование

характеристики

Модификации

RHE07

RHE08

RHE11

RHE12

RHE14

RHE15

Количество аналоговых выходов от 4 до 20 мА

2

2

2

1

1

Пределы основной приведенной погрешности каналов аналогового вывода, %

±0,1

±0,1

±0,1

±0,1

±0,1

Пределы дополнительной приведенной погрешности каналов аналогового вывода от изменения температуры окружающего воздуха на 1оС, %

±0,01

±0,01

±0,01

±0,01

±0,01

Количество частотноимпульсных выходов от 0 до 10000 Гц

1

1

1

1

1

Цифровые интерфейсы связи

RS422/485/232

RS422/485/232,

HART

RS422/485,

HART

HART

PROFIBUS DP,

RS232

Функция измерения плотности

есть

есть

есть

-

-

Защита по ГОСТ 14254-96

IP20

IP65

IP66

IP66

IP20

Температура окружающей среды, °С

от минус 40 до 60

от минус 20 до 55

от минус 40 до 65

Электропитание:

-    напряжение переменного тока

-    напряжение постоянного тока

230 В (±10%) 24 В (±10%)

230 В (±10%) 24 В (±10%)

230 В (±10%) 24 В (±10%)

24 В (±10%)

от 8 до 26 В

Потребляемая мощность, Вт, не более

15

15

15

7

2

3

Масса, кг

1,9

4,7

9

2

0,5

0,5

Габаритные размеры, мм

142x128x230

302x207x128

159x159x225

114x114x200

70x86x58

70x86x58

Средний срок службы, лет, не менее

15

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус измерительных преобразователей в виде голографической наклейки.

Комплектность

Комплексность поставки счетчиков-расходомеров приведена в таблице 6. Таблица 6 - Комплектность

Наименование

Обозначение

Количество

Датчик массового расхода

RHM015, RHM03, RHM04, RHM06, RHM08, RHM12, RHM15, RHM20, RHM30, RHM40, RHM60, RHM80, RHM100, RHM160

1 экз .

Измерительный преобразователь

RHE07, RHE08, RHE11, RHE12, RHE14, RHE15

1 экз .

Руководство по эксплуатации. Счетчики-расходомеры массовые Rheonik. RHE 07, 08, 11. RHM .. NT, ETx, HT

1 экз .

Руководство по эксплуатации. Счетчики-расходомеры массовые Rheonik. RHE 12. RHM .. NT, ETx, HT

1 экз .

Руководство по эксплуатации. Счетчик-расходомер массовый Rheonik. RHE 14. RHM .. NT, ETx, HT

1 экз .

Руководство по эксплуатации. Rheonik RHE 15. Ведомый интерфейс PROFIBUS DP для счетчика-расходомера массового Rheonik

1 экз .

ГСИ. Счетчики-расходомеры массовые Rheonik. Методика поверки. МП-78-30151-2014

1 экз.

Поверка

осуществляется по документу МП-78-30151-2014 «ГСИ. Счетчики-расходомеры массовые Rheonik. Методика поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП»

08 декабря 2013 г.

Перечень основных средств поверки:

-    Поверочная расходомерная установка на базе весов (далее - ПУ), диапазон воспроизводимого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика-расходомера, отношение пределов допускаемой погрешности ПУ к поверяемому счетчику-расходомеру не более 1:3;

-    Государственный первичный специальный эталон единицы объемного и массового расхода воды ГЭТ 119-2010 (Приказ Росстандарта от 04.03.2011 №891 «Об утверждении Государственного первичного специального эталона единицы объемного и массового расхода воды»);

-    Государственный первичный эталон единицы массового расхода жидкости ГЭТ 63-2011 (Приказ Росстандарта от 03.05.2012 №295 «Об утверждении Государственного первичного эталона единицы массового расхода жидкости»);

Лист № 9 Всего листов 9

-    Калибратор многофункциональный MC5-R, диапазон измерений силы постоянного тока ±100мА, пределы допускаемой основной погрешности измерений ±(0,02 % от показаний + 0,01% от диапазона);

-    Ареометр стеклянный для нефти АНТ-1 , диапазон измерения плотности от 650 до

3    3

1070 кг/м , пределы допускаемой абсолютной погрешности ±0,5 кг/м .

Сведения о методах измерений

Метод измерений счетчиков-расходомеров описан в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к счетчикам-расходомерам массовым Rheonik

ГОСТ 8.510-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    выполнение государственных учетных операций.

57660-14
Номер в ГРСИ РФ:
57660-14
Производитель / заявитель:
"GE Sensing & Inspection Technologies GmbH", Германия
Год регистрации:
2014
Cрок действия реестра:
11.06.2019
Похожие СИ
84382-22
84382-22
2022
Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью «Райвола» (ОО
Срок действия реестра: 14.01.2027
84547-22
84547-22
2022
Endress+ Hauser Flowtec AG, Швейцария; производственные площадки: Endress+ Hauser Flowtec AG, Швейцария; Endress+ Hauser Flowtec AG, Франция; Endress+ Hauser Flowtec (China) Co Ltd., Китай
Срок действия реестра: 31.01.2027
84820-22
84820-22
2022
ООО "ВОГЕЗЭНЕРГО", Республика Беларусь
Срок действия реестра: 02.08.2026
84826-22
84826-22
2022
Общество с ограниченной ответственностью "Пьезус" (ООО "Пьезус"), г. Москва
Срок действия реестра: 03.03.2027
84862-22
84862-22
2022
Walsn Measurement and Control Technology (Hebei) Co.,Ltd., Китай
Срок действия реестра: 11.03.2027
85097-22
85097-22
2022
Общество с ограниченной ответственностью "ИРЗ ТЭК" (ООО "ИРЗ ТЭК"), г. Ижевск
Срок действия реестра: 04.04.2027
84959-22
84959-22
2022
Fluid Components International LLC (FCI), США
Срок действия реестра: 25.03.2027
85267-22
85267-22
2022
Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет"), г. Санкт-Петербург
Срок действия реестра: 12.04.2027
85146-22
85146-22
2022
"Micro Motion Inc.", США; производственные площадки "Emerson SRL", Румыния; "Emerson Process Management Flow Technologies Co., Ltd.", Китай; "F-R Tecnologias de Flujo, S.A. de C.V.", Мексика; Акционерное общество &q
Срок действия реестра: 06.04.2027
85224-22
85224-22
2022
"ENVEA Process GmbH", Германия
Срок действия реестра: 08.04.2027
