Установка поверочная колокольная КПУ-2000, 57662-14

Назначение

Установка поверочная колокольная КПУ-2000 предназначена для воспроизведения заданного объема и объемного расхода газа.

Описание

Принцип действия установки поверочной колокольной КПУ-2000 основан на сравнении эталонного объема и объемного расхода газа, прошедшего последовательно через установку (в диапазоне расхода газа от 1 до 100 м3/ч с помощью колокольного мерника и в диапазоне расхода газа от 0.01 до 1 м /ч с помощью набора критических сопел) и поверяемое средство измерений, с показаниями поверяемого средства измерений. В качестве рабочей (поверочной) среды используется газ, забираемый из ресивера, входящего в состав установки поверочной колокольной КПУ-2000.

Установка поверочная колокольная КПУ-2000 применяется для поверки и калибровки средств измерений расхода и объема газа различных типов методом непосредственного сличения в диапазоне расходов воспроизводимых установкой.

В состав установки поверочной колокольной КПУ-2000 входят:

-    мерник колокольный газовый (далее колокол), с закрепленными на боковой стенке верхними и нижними роликами;

-    набор эталонных критических сопел с номинальными значениями объемного расхода

0,01; 0,016; 0,025; 0,04; 0,06; 0,15; 0,5; 1 м3/ч.

-    блок регулирования и задания расхода для регулировки и устанавливания расхода газа при проведении измерений перед поверяемым средством измерений;

-    резервуар, заполненный маслом трансформаторным типа ГК, установленный неподвижно на стойках;

-    система трубопроводов с затворными механизмами, оснащенных электроприводами для подачи и вывода газа при работе установки;

-    ресивер РВ-430/16 с понижающим газовым редуктором для нагнетания газа в систему трубопроводов;

-    градуированная измерительная линейка;

-    энкодер цифровой для контроля вертикального перемещения линейки;

-    датчик избыточного давления Метран-150 CG2 (ГР № 32854-09);

-    датчик абсолютного давления Метран-150 ТА1, (ГР № 32854-09);

-    датчик дифференциального давления Метран-150 CD2 (ГР № 32854-09);

-    термопреобразователь ТСПУ-0104 (ГР № 42454-09);

-    измеритель влажности и температуры ИВТМ-7 МК-С - 2 шт. (ГР № 15500-12);

-    термометр сопротивления ДТС 124-100П (ГР № 28354-10);

-    грузы для противовесов массой 0,3; 0,4; 17 и 50 кг для регулирования значения давления газа под колоколом.

-    шкаф автоматики;

-    персональный компьютер (далее ПК) с установленным программным обеспечением «Колокольная установка.exe» (далее - ПО).

Конструкция резервуара обеспечивает поддержание постоянной температуры газа под колоколом и масла в резервуаре. Контроль температуры и давления газа, подаваемого из-под колокола, производится по встроенным датчикам температуры и давления. Изменение значения избыточного давления под колоколом производится с помощью навешивания или снятия грузов на противовесы.

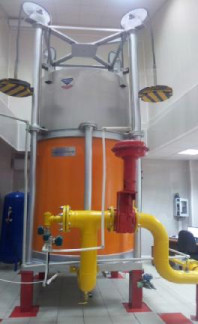

Колокол представляет собой герметичный цилиндр постоянного сечения с полусферическим закрытым верхом, подвешенный на четырех грузовых цепях. Нижняя (открытая) часть колокола погружена в резервуар, заполненный маслом. На грузовых цепях, натягиваемых направляющими шестернями, закреплены уравновешивающие колокол противовесы, на которые могут устанавливаться дополнительные грузы. К верхней части колокола гибким соединением через вращающийся блок и цифровой энкодер прикреплена линейка с нанесенной шкалой, градуированной с интервалом 0,1 м . Линейка перемещается по направляющей, закрепленной на внешней стенке резервуара. Цифровой энкодер преобразует угол поворота вращающегося блока в электрический импульсный сигнал, соответствующий линейному перемещению отградуированной линейки - 1000 импульсов на 0,1 м .

С помощью ПО и автоматики установки задается необходимый для проведения измерения объем газа, путем задания количества импульсов цифровому энкодеру.

При выполнении измерений колокол на роликах под действием собственного веса перемещается в резервуаре с маслом по направляющим штангам и внутренней стенке резервуара. При этом из пространства под колоколом вытесняется объем газа, пропорциональный площади внутреннего (пустотелого) сечения колокола и его перемещению по вертикали. Применение направляющих штанг и роликов обеспечивает постоянный зазор между стенками колокола и резервуара, а также между линейкой и внешней стенкой резервуара.

Поверяемые средства измерений подключаются к одному из выводящих патрубков блока регулирования и задания расхода.

В блок регулирования и задания расхода входят:

-    управляемый электроприводом с обратной связью регулирующий вентиль;

-    набор критических сопел, открытие и закрытие которых обеспечивается управляемыми электроприводами шаровыми кранами.

Блок регулирования и задания расхода управляется с помощью ПО, установленного на ПК из состава установки.

Программное обеспечение

установки поверочной колокольной КПУ-2000 является автономным и устанавливается на персональном компьютере.

Программное обеспечение позволяет:

-    управлять работой установки с монитора ПК, все функции установки полностью автоматизированы;

-    автоматически поверять средства измерений газа любых типов, имеющие импульсный выходной сигнал, а также поверочные установки СПУ-3;

-    сохранять и распечатывать полученные результаты поверки.

Программное обеспечение разделено на:

-    метрологически значимую часть;

-    метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

-    программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

-    программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;

-    параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

-    компоненты защищенного интерфейса для обмена данными с внешними устройствами.

Идентификационные данные ПО установки приведены в таблице 1: Т а б л и ц а 1

Недопустимое влияние на метрологически значимую часть ПО установки через интерфейс связи отсутствует. Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения установки от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Технические характеристики

Основные метрологические и технические характеристики установки приведены в таблице 2.

Т а б л и ц а 2

Знак утверждения типа

наносится на маркировочную табличку, прикрепленную на резервуаре с маслом, методом аппликации и в центр титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплект установки приведен в таблице 3.

Т а б л и ц а 3

Поверка

осуществляется по документу МП 0133-2-2014 «Инструкция. ГСИ. Установка поверочная колокольная КПУ-2000. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 04 апреля 2014 г.

Основные средства поверки:

-    Весы электронные тензометрические для статического взвешивания МП 300 МДА Ф-3 (50/100; 600х800), НПВ 300 кг, НмПВ 1 кг, пределы допускаемой погрешности: ± 50 г в диапазоне от 1 до 25 кг; ± 75 г в диапазоне от 25 до 100 кг; ± 125 г в диапазоне от 100 до 300 кг;

-    набор эталонных критических сопел с номинальными значениями объемного расхода 10, 25 и 50 м3/ч;

-    Термометр ртутный ТЛ-4, диапазон от 0 °С до 50 °С , пределы абсолютной погрешности ± 0,1 °С;

-    Барометр-анероид М67, диапазон от 80 до 120 кПа, пределы абсолютной погрешности ± 0,1 кПа.

Сведения о методах измерений

Методы измерений содержатся в документе «Установка поверочная колокольная КПУ-2000. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установке

1.    ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа.

2.    Техническая документация ООО НПО «Турбулентность - ДОН».

Рекомендации к применению

Передача единицы величины в соответствии с государственной поверочной схемой по ГОСТ Р 8.618-2006.
