| Номер в госреестре | 57667-14 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | P-10, P-11, DP-10, LH-20 |
| Изготовитель | "WIKA Alexander Wiegand SE & Co. KG", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 15.11.2024 |
| МПИ (интервал между поверками) | 1 год - для преобразователей с привед. погрешностью ±0,05 %, ±0,1 %, ±0,2 %; 2 года - с привед. погрешностью ±0,5 %, ±1 % |
| Описание типа | скачать |
Преобразователи давления измерительные P-10, P-11, DP-10, LH-20 (далее по тексту
- преобразователи) предназначены для измерения и непрерывного преобразования избыточного, абсолютного или разности давления газообразных и жидких сред в нормированный аналоговый выходной сигнал постоянного тока.
Принцип действия преобразователей основан на упругой деформации чувствительного элемента. Измеряемое давление вызывает прогиб мембраны преобразователя, что приводит к изменению электрического сопротивления тензорезистивного или пьезорезистивного чувствительного элемента, находящегося в контакте с мембраной. Изменение сопротивления чувствительного элемента преобразуется в нормированный выходной сигнал постоянного тока или напряжения, пропорциональный давлению. Результаты измерений могут отображаться на жидкокристаллическом дисплее, а также передаваться через интерфейс на компьютер.
Модификации преобразователей давления отличаются метрологическими характеристиками и исполнением.
Модификация P-10 имеет стандартный резьбовой штуцер для присоединения к источнику давления.
Модификация Р-11 имеет внешнюю мембрану и применяется для измерения давления сред, которые могут засорить внутреннюю полость стандартного штуцера.
Преобразователь модификации DP-10 предназначен для измерения давления чистых, сухих, не агрессивных газов и воздуха. Корпус производится из пластика и имеет жидкокристаллический дисплей. Подключение источника давления производится гибкими шлангами к штуцерам преобразователя.
Преобразователи модификации LH-20 состоят из чувствительного элемента и электронного модуля, размещенных в герметичном цилиндрическом корпусе из нержавеющей стали или титана, с вмонтированным кабелем с вентиляционной трубкой. Такой кабель обеспечивает компенсацию абсолютного давления внутри преобразователя, и, следовательно, позволяет производить измерение избыточного гидростатического давления жидкостей. Преобразователь модификации LH-20 имеет функцию перенастройки диапазона измерений (до 1:5).
11Ш
А
I
Ш
LH-20
p-11
DP-10

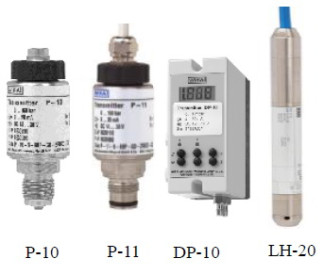

Рисунок 1. Внешний вид преобразователей
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1
| №п | Наименование характеристики | Значение характеристики для модификации | |
| P-10 | Р-11 | ||
| 1 | Диапазоны измерений | ||
| положительного избыточного давления, МПа | от 0 - 0,025 до 0 - 110 | от 0 - 0,025 до 0 - 60 | |
| отрицательного избыточного давления, МПа | От минус 0,025 - 0 до минус 0,1 - 0 | ||
| отрицательного и положительного избыточного давления, МПа | От минус 0,02 - 0,02 до минус 0,1 - 3 | ||
| абсолютного давления, МПа | От 0 - 0,025 до 0 - 2,5 | ||
| разности давлений, МПа | - | ||
| 2 | Пределы допускаемой основной приведенной погрешности, % диапазона измерений | ±0,05; ±0,1 | |
| 3 | Выходной сигнал, мА В | 4 - 20; 0 - 20 0 - 5; 0 - 10 | |
| 4 | Напряжение питания, В | 10 - 30; 14 - 30 | |
| 5 | Потребляемая мощность, Вт, не более | 0,6 | |
| 6 | Диапазоны температуры О/'ч окружающего воздуха, С | минус 20 - 80 | |
| 7 | Дополнительная температурная погрешность, % диапазона измерений/10 К - в диапазоне минус 20 - 0 0С - в диапазоне 0 - 50 0С - в диапазоне 50 - 80 0С | 0,1 0,1 | |
| 8 | Г абаритные размеры, мм, не более Высота Диаметр | 99 40 | |
| 9 | Масса, кг, не более | 0,3 | |
| 10 | Средний срок службы, лет | 10 | |
| № п/п | Наименование характеристики | Значение характеристики для модификации | ||
| DP-10 | LH-20 | |||
| 1 | Диапазоны измерений | |||
| положительного избыточного давления, МПа | от 0 - 610-5 до 0 - 0,1 | От 0 - 0,01 до 0 - 2,5 | ||
| отрицательного избыточного давления, МПа | От минус 6 10-5 - 0 до минус 0,1 - 0 | - | ||
| отрицательного и положительного избыточного давления, МПа | От минус 0,0001 - 0,0001 до минус 0,1 - 0,1 | |||
| абсолютного давления, МПа | От 0 - 0,05 до 0 - 0,12 | От 0 - 0,16 до 0 - 2,5 | ||
| разности давлений, МПа | от 0 - 610-5 до 0 - 0,1 | “ | ||
| 2 | Пределы допускаемой основной приведенной погрешности, % диапазона измерений | ±0,2; ±0,5; ±1,0 | ±0,1; ±0,2 | |
| 3 | Выходной сигнал, мА В | 4 - 20; 0 - 20 0 - 5; 0 - 10 | 4 - 20 | |
| 4 | Напряжение питания, В -постоянного тока - переменного тока, с частотой, Гц | 12 - 30; 19 - 31 24 ± 2,4; 115 ±11; 230 ± 23 50-60 | 8 - 36; 9,6 - 36 | |
| 5 | Потребляемая мощность, Вт, не более | 0,6; 4,6 | 0,72 | |
| 6 | Диапазоны температуры О/'ч окружающего воздуха, С | минус 10 - 60; минус 10 - 50 | минус 40 - 60; минус 40 - 85 | |
| 7 | Дополнительная температурная погрешность, % диапазона измерений/10 К | ±0,3 | ±0,051; ±0,1 2 | ±0,151; ±0,2 2 |
| 8 | Габаритные размеры, мм, не более Длина Ширина Высота Диаметр | 109 52 129 | 239 22 | |
| 9 | Масса, кг, не более | 0,7 | 0,37 | |
| 10 | Средний срок службы, лет | 10 | 10 | |
Примечание:
1 без перенастройки диапазона измерений.
2 при перенастройке диапазона измерений до 1:5 включительно.
Знак утверждения типа наносится типографским способом на титульный лист паспорта и на шильдик преобразователя в виде наклейки.
В комплект поставки входят:
1. Преобразователь давления измерительный.
2. Паспорт
осуществляется по МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- грузопоршневые манометры МП-2,5, МП-6, МП-60, МП-600, МП-2500 классов точности 0,02 и 0,05 по ГОСТ 8291-83;
- грузопоршневой манометр абсолютного давления МПА-15, диапазон измерений
0,3...400 кПа, класс точности 0,01;
- задатчики давления «Воздух-250», «Воздух-1,6», «Воздух-2,5», классов точности
0.02.и 0,05.
приведены в паспортах на преобразователи давления измерительные P-10, P-11, DP-10,
LH-20.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным P-10, P-11, DP-10, LH-20
1. ГОСТ 22520-85 «Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами ГСП».
2. ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств для средств измерений избыточного давления до 250 МПа»;
3. ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7 102 г 4000 1 02 Па».
4. ГОСТ 8.187-76 «ГСИ Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 • 104 Па»;
5. МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».
6. Техническая документация фирмы - изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 331 |
| Поверителей | 14 |
| Актуальность данных | 17.11.2024 |
